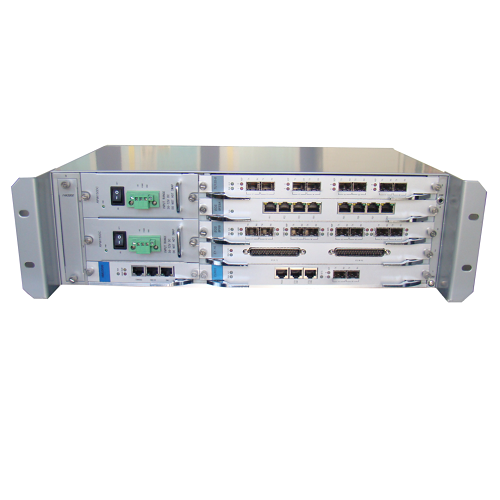

QL-MASP 2530是新一代开放式的小型MSAP综合业务接入平台。SDH群路光口速率支持STM-1 、STM-4 、STM-16等级，支持环网、链网和点对点拓扑结构。它支持SDH、以太网独立总线架构，具有SDH/MSTP传送网和IP城域网 双向承载能力，能够真正实现高可靠性的综合业务接入和传输。
QL-MASP 2530具有强大的时隙交叉和IP数据交换能力，可实现各种业务的灵活调度，完美实现传统E1，光分支，
EOS/EOP ，PCM等多种业务的接入和汇聚；提供完备的业务保护能力，向客户提供稳定的传输线路；支持多种网络拓扑 结构，能适应复杂网络的应用需求；具备全面、智能的管理平台，可实现业务端到端的监控和管理。它在大客户专线接入、基站互联以及视频监控领域具有广泛应用。
l设备结构
19 英寸 3U 插箱，9 个插卡槽位
LVDS 无时钟走线背板， SDH 和 GE 独立总线结构
lSDH 群路业务
支持 STM-16 或 STM-4 或 STM-1 群路光接口
群路光口使用 LC 型 SFP 光收发模块，可支持热插拔
支持*大 48VC4×48VC4 无阻塞交 叉连接，颗粒度为 VC4 ；也可选支持*大72TU-3×72TU-3 、 1512TU-12×1512TU-12 无阻塞全交叉，颗粒度为 TU-12 ，TU-3；
支持单/双端 1+1 线性复用段保护和 SNCP 保护
支持点对点、链网以及环网等拓扑结构
l以太网核心交换业务
*多支持 2 个千兆光口和2 个千兆电口
可汇聚来自于背板的 3 个千兆以太网端口数据
l多种支路业务
支持下行 SDH 光分支， E1 ，EOS ，EOP ，PCM 等多种支路业务的接入和汇聚
可实现与远端以太网光纤收发器、协议转换器、SDH 光端机等产品互联
支持 1+1 通道保护
支持内置 E1 误码仪测试功能
l设备定时
可跟踪群路光口定时源、外同步定时源以及支路定时源
提供外同步定时源输出
支持自动或强制选择定时源
支持自由震荡、跟踪、锁定和保持四种定时模式
l设备管理
提供设备架顶告警输出
支持 DCC 管理通道和内置 DCN 网管通道
支持 SNMP_V1 和 SNMP_V2 协议
支持 C/S 架构的 RayView 网络管理平台,可实现本地设备板卡和远端设备的软件在线升级功能
类别 | 板卡名称 | 型号 | 简要说明 | 可插入槽位 |
SDH 上联 | STM-16 上联盘 | CU2500 | 2×STM-16，内置交叉连接和 SET 功能。 | 1 |
STM-16 上联盘 | CU2501 | 2×STM-16，内置交叉连接和 SET 功能。 | 1 | |
STM-4 上联盘 | CU622 | 2×STM-4，内置交叉连接和 SET 功能。 | 1 | |
STM-1 上联盘 | CU155 | 2×STM-1，内置交叉连接和 SET 功能。 | 1 | |
STM-1 上联盘 | CU155-4 | 4×STM-1，内置交叉连接和 SET 功能。 | 1 | |
以太网 上联 | 以太网上联盘 | CUGE4A | 2×GX+2×GE，支持端口 VLAN 和 IEEE 802.1QVLAN， 支持链路聚合功能。 | 2 |
*多可汇聚 8 个业务槽位的 1000M 以太网数据。 | ||||
业务盘 | E1 映射 | E1-16 | 16 路 E1，可选 75Ω 或者 120Ω。 | 2,3,4,5 |
E1-32 | 32 路 E1，可选 75Ω 或者 120Ω。 | 2,3,4,5 | ||
SDH光分支 | TU155-8 | 8×STM-1，内置交叉连接功能。 | 2,3,4,5 | |
TU155-4 | 4×STM-1，内置交叉连接功能。 | 2,3,4,5 | ||
PDH 光分支 | TUP155-8 | 8×PDH 光接口，可连接远端 PDH 设备， 内置交叉连接 功能。 | 2,3,4,5 | |
TUP155-4 | 4×PDH 光接口，可连接远端 PDH 设备， 内置交叉连接 功能。 | 2,3,4,5 | ||
TUP1250 | 2×GE+2×OPT（1.25Gb/s），实现 16 路 E1 和 2 路千兆 以太网的光传输。 | 2,3,4,5 | ||
EOS 单元 | EOS-8FX8 | 8×FX, 8VCG 物理隔离, EoSDH, GFP/LCAS/VCAT，流 控、TS1000 协议。 | 2,3,4,5 | |
EOS-4FX4 | 4×FX ，4VCG 物理隔离， EoSDH ，GFP/LCAS/VCAT， 流控、TS1000 协议。 | 2,3,4,5 | ||
EOS-8FE8 | 8×FE ，8VCG 物理隔离， EoSDH ，GFP/LCAS/VCAT， 流控 | 2,3,4,5 | ||
EOS-8FE8A | 8×FE, 8VCG， EoSDH ，GFP/LCAS/VCAT，流控，支持交换功能。 | 2,3,4,5 | ||
EOS-4FE4A | 4×FE, 4VCG， EoSDH ，GFP/LCAS/VCAT，流控，支持交换功能。 | 2,3,4,5 | ||
EOS-16GE2A | 1×Combo+1×GE+1×FE 测试口，EoSDH ，16 个 VCG； 单板汇聚比 16 ：1； | 2,3,4,5 | ||
端口 VLAN 和 IEEE 802.1QVLAN，支持 QinQ。 支持 GFP/LCAS/VCAT。 | ||||
EOS-2GE2A | 2×GE ，EoS ，2 个 VCG，每个 VCG *大容量为 63 个 VC12。 | 2,3,4,5 | ||
端口 VLAN 和 802.1QVLAN，支持 QinQ。支持 GFP/LCAS/VCAT。 | ||||
EoP 单元 | EOP-8FX8 | 8×FX ，8VCG 物理隔离， EoPDH ，TS1000 协议。 | 2,3,4,5 | |
EOP-4FX4 | 4×FX ，4VCG 物理隔离， EoPDH ，TS1000 协议。 | 2,3,4,5 | ||
EOP-8FE8 | 8×FE ，8VCG 物理隔离， EoPDH。 | 2,3,4,5 | ||
EOP-8FE8A | 8×FE ，8VCG，EoPDH，支持交换功能。 | 2,3,4,5 | ||
EOP-4FE4A | 4×FE ，4VCG，EoPDH，支持交换功能。 | 2,3,4,5 | ||
EOP-16GE2A | 1×Combo+1×GE+1×FE 测试口，EoPDH ，16 个 VCG； 单板汇聚比 16 ：1； | 2,3,4,5 | ||
以太网交换单元 | ETH-FX8A | 8×FX，端口 VLAN，IEEE 802.1QVLAN ,QInQ，TS1000 协议，可实现 8 个远端光纤收发器到千兆以太网的汇聚。 | 2,3,4,5 | |
ETH-FX4A | 4×FX，支持端口 VLAN ，IEEE 802.1QVLAN 和 QInQ， TS1000 协议，流控，可实现 4 个远端光纤收发器到千兆 以太网的汇聚。 | 2,3,4,5 | ||
PCM | DXCCH30 | 基于 64Kb/s 数据交叉，交叉容量 1890 x 1890 64kb/s。 并支持 8 个 PCM 模块槽位。每个 PCM 槽位可选 4 路 FXS/FXO//载波磁石等话路模块或 2 路二/四线 EM 音频 模块或 2 路 64K 同向型数据/RS232 异步/RS485 异步数 据模块。单盘*多支持 30 路话路或 16 路音频或 16 路 数据接口。 | 2,3,4,5 | |
TUCH30 | 8 个 PCM 模块槽位。每个 PCM 槽位可选 4 路 FXS/FXO// 载波磁石等话路模块或 2 路二/四线 EM 音频模块或 2 路 64K 同向型数据/RS232 异步/RS485 异步数据模块。单 盘*多支持 30 路话路或 16 路音频或 16 路数据接口。 | 2,3,4,5 | ||
管理单元 | 网管盘 | NMU3000 | 提供系统管理功能，支持网管级联。 | 6 |
电源 | 管理型直流电源 盘 | RPW150DCM | 双电源冗余备份，电源板功率 150W ，交直流混插，电 源输入输出故障告警指示 | 7,8 |
管理型交流电源 盘 | RPW150ACM | |||
管理型直流电源 盘 | RPW100DCM | 双电源冗余备份，电源板功率 100W ，交直流混插，电 源输入输出故障告警指示 | 7,8 | |
管理型交流电源 盘 | RPW100ACM | |||
风扇 | 风扇盘 | FAN3000 | 风扇盘 | 9 |
管理型风扇盘 | FAN3000M | 温度门限，风扇的开启和关闭可设，支持温度的实时显 示和风扇的故障告警 | 9 |
模块型号 | 模块名称 | 描述 |
PCM-4FXS | 远端话路模块 | 每个模块提供4路FXS话路。它与用户话机直接相连，与局端话路模块 PCM-4FXO配合使用，实现交换机用户线的延伸。 |
PCM-4FXO | 局端话路模块 | 每个模块提供4路FXO话路。它与交换机直接相连，与远端话路模块PCM-4FXS |
配合使用，实现交换机用户线的延伸。 | ||
PCM-4MAG | 磁石电话模块 | 每模块提供4路磁石话路。采用2100Hz带内信令，具有信令发送和检测的功能， 用于调度、公务和专线电话等场合。 |
PCM-2EM-2/4 | 二/四线EM音频模 块 | 每模块提供双路不带信令的二/四线EM音频，支持二/四线模式在线切换。 |
PCM-2RS232 | RS232接口模块 | 每模块提供双RS232异步接口，各占用一个64K时隙，速率范围： 0Kbps~ 19.2Kbps。 |
PCM-2RS485 | RS485接口模块 | 每模块提供双RS485异步接口，各占用一个64K时隙，速率范围： 0Kbps~ 19.2Kbps 。半双工方式。抗噪声干扰性好。 |
PCM-2CD64K | 64K同向数据模块 | 每模块提供双 64K 同向数据接口，符合 ITU-T G.703。 |

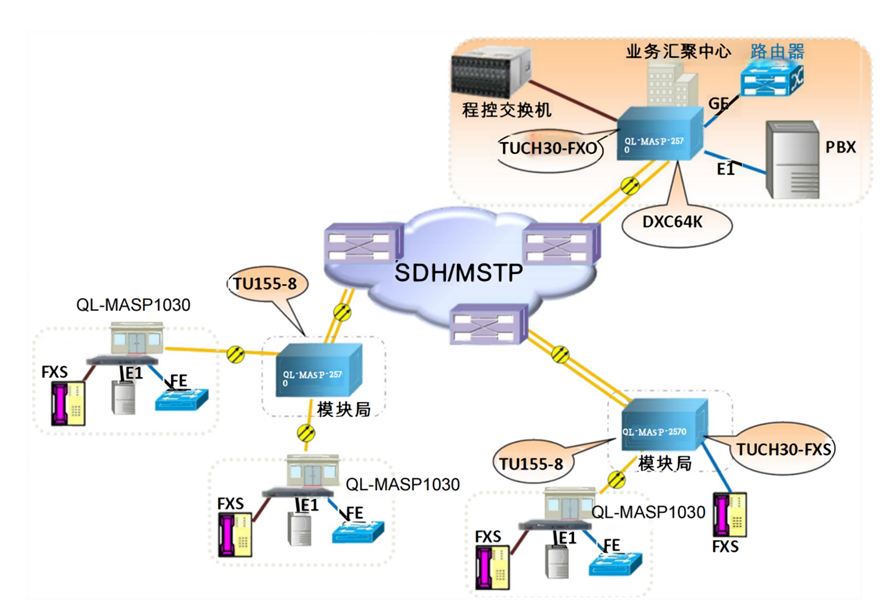

图 5-1 典型应用

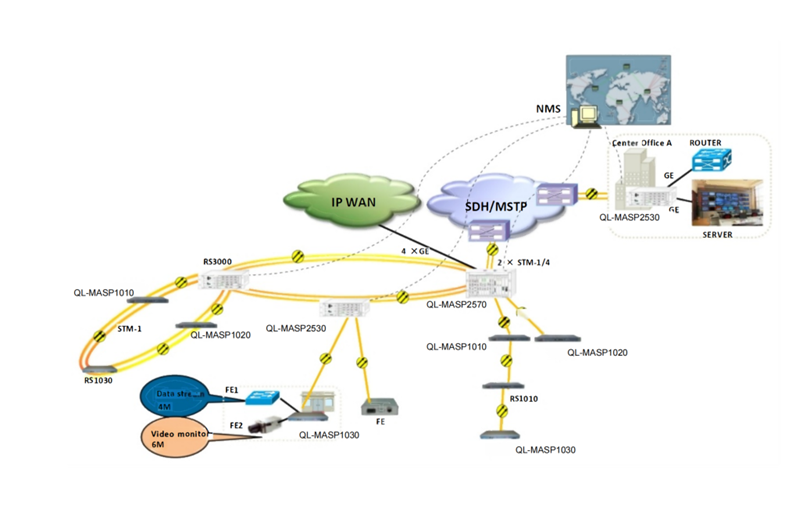

图 5-2 PCM 应用
