1.概述

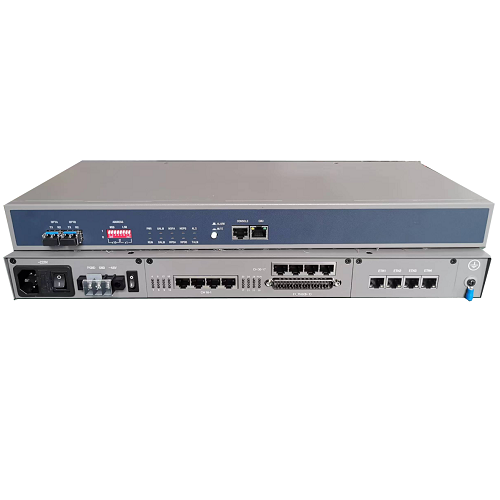

QL-MASP 1030 是一款 19 英寸 1U 高的多业务光端机，具有 2 路 STM-1 等级群路光口。设备除了固 定提供 4路以太网接口（4VCG） 以外，还提供多种业务子卡，可以按需要提供不同数量的 E1 接口（*多 8 路 E1）、V.35 接口、FXO/FXS/载波磁石等话路接口以及/二/四线 EM 音频/64K 同向型数据/异步数据 RS232/ 异步数据RS485 等数据接口，实现基于 GFP 封装的以太网、E1 、V.35、语音话路等多业务的复用和传输。
QL-MASP 1030 设备采用符合 ITU-T G.7041 、G.7042 、G.707 标准的 EOS(Ethernet Over SDH) 技术，可以 与遵循相同标准的设备互通。
2.特点
l支持 TU-12 颗粒度交叉连接功能
l提供 1 个业务卡槽位，可选择安装 4E1 或 8E1 或者 2E1+V.35 或者 8E1+8PCM 或者 8E1+16PCM 接口卡
l光接口
提供 2 个 STM-1 速率等级群路光接口，采用 SFP 光模块（LC 接口），支持热插拔
光口支持 RPD（Remote Power Down Detection ）信息检测，并支持本端设备掉电信息发送
光口支持 ALS（Automatic Laser Shutdown） 自动激光关断功能，可有效保护操作人员安全
lE1 接口
*多提供 8 路 E1
符合 ITU-T G.703 标准
接口速率 2048Kbps±50ppm
可选择 120Ω平衡式或 75Ω非平衡式
lV.35 接口
采用 DB25 连接器，符合 ITU-T V.35 标准
V.35 接口支持非成帧和成帧模式，成帧时接口速率 N×64Kbps（N= 1～31）；非成帧时接口速率 2048Kbps
成帧时，可选择 PCM30/PCM31/PCM30C/PCM31C 模式
支持 DCE 和 DTE 模式配置，在 DCE 模式下，可以选择主定时和跟踪 E1 线路定时；在 DTE 模式下，V.35 业务跟踪 V.35 接口定时
支持 V.35 接口输出数据和时钟的相位关系设置
提供故障转移功能，将 E1 线路侧故障通知 V.35 接口
lPCM 接口
*多提供 16 路 FXO/FXS/载波磁石等话路接口
*多提供 8 路二/四线 EM 音频接口
*多提供 8 路 64K 同向型数据/RS232 异步数据/RS485 异步数据接口
l以太网接口
提供 4 个 LAN 口（物理接口），每个 LAN 口支持自协商，也支持强制 10M/ 100M 全/半双工模式
提供 4 个 WAN 口（内部端口），每个WAN 口分别对应一个VCG，可选一个 VCG 的*大带宽为48 个 VC12( 100Mbps) ，4 个 VCG 总带宽为 63 个 VC12
4 个 LAN 口和 4 个 WAN 口符合 IEEE802.3/802.3u 标准
支持流控和广播风暴过滤功能
支持端口型 VLAN 和符合 IEEE 802. 1Q 标准的标签型 VLAN 功能
支持 GFP-F 封装，符合 ITU-TG.7041 标准
支持虚级联 VCAT 和 LCAS 链路容量自动调整机制，符合 ITU-T G.707 ，G.7042 标准
提供 VC12 时延检测，任意两路 VC-12 通道之间可容忍的*大延迟差可达 112ms
提供 LCAS 和非 LCAS 两种模式
支持以太网性能统计
lSDH 设备定时模式
可选跟踪内部定时源，符合 ITU-T G.813 标准
可选跟踪 STM-1 光线路定时源（T11、T12）
定时源可根据告警、SSM 值、频偏以及人工设定优先级自动切换，也可以人工强制切换。
l通道保护
支持 1+1 通道保护功能，保护倒换时间优于 50ms
支持自动保护倒换及强制倒换功能
l支持内置误码仪和多种环回操作
l支持 FTP 文件传输协议，实现嵌入式软件的在线升级、对设备配置数据的上载和下载操作。
l网元管理
提供串行管理接口（CONSOLE）和以太网管理接口（EMU），连接器均采用 RJ45
支持 DCC 、内嵌 DCN 的网络管理方式
支持基于串口和 TELNET 的 CLI 命令行管理方式，CLI 仅支持对本地设备的单独管理，不能管理
网络中的其它网元
支持 SNMP_V1 和 SNMP_V2 协议，支持 C/S 架构的网络管理平台 RayView，轻松完成对复杂网 络配置、管理和维护
l双电源冗余保护，支持热插拔，*大功耗小于 15W 或 25W
220VAC 或-48V DC 单电源供电
双 220VAC 同时供电
双-48V DC 同时供电
220VAC&-48V DC 同时供电
3.PCM 模块列表
模块型号 | 模块名称 | 描述 |
PCM-4FXS | 远端话路模块 | 每个模块提供4路FXS话路。它与用户话机直接相连，与局端话路模块 PCM-4FXO配合使用，实现交换机用户线的延伸。 |
PCM-4FXO | 局端话路模块 | 每个模块提供4路FXO话路。它与交换机直接相连，与远端话路模块PCM-4FXS 配合使用，实现交换机用户线的延伸。 |
PCM-4MAG | 磁石电话模块 | 每模块提供4路磁石话路。采用2100Hz带内信令，具有信令发送和检测的功能， 用于调度、公务和专线电话等场合。 |
PCM-2EM-2/4 | 二/四线EM音频模 块 | 每模块提供双路不带信令的二/四线EM音频，支持二/四线模式在线切换。 |
PCM-2RS232 | RS232接口模块 | 每模块提供双RS232异步接口，各占用一个64K时隙，速率范围：0Kbps~ 19.2Kbps。 |
PCM-2RS485 | RS485接口模块 | 每模块提供双RS485异步接口，各占用一个64K时隙，速率范围：0Kbps~ 19.2Kbps 。半双工方式。抗噪声干扰性好。 |
PCM-2CD64K | 64K同向数据模块 | 每模块提供双 64K 同向数据接口，符合 ITU-T G.703。 |
4.组网应用
QL-MASP 1030 既可用作 TM 设备，又可用作 ADM 设备，组网应用灵活；支持点对点、链网、环型网络。在组 成环网时，支持 1＋1通道保护倒换。
图 4-1 点对点应用
图 4-2 链网应用
图 4-3 环网应用
注：每台设备的 A 光口必须与其相邻设备的 B 光口相接

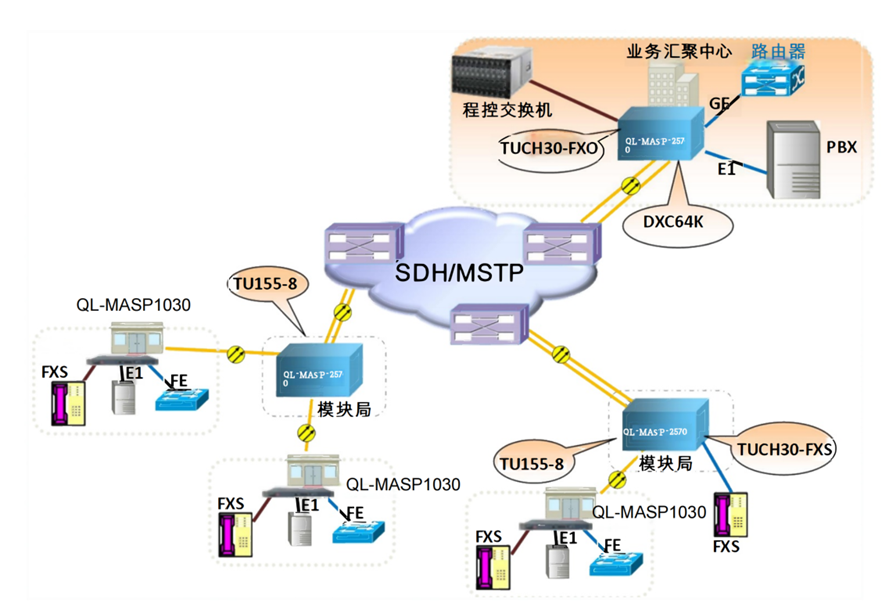

图 4-4 PCM 应用
