1.概述

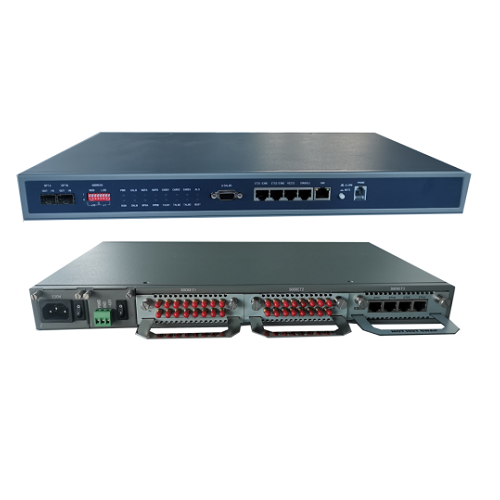

QL-MASP 1010是STM-1级别的多业务SDH（Synchronous Digital Hierarchy）光传输系统。具有2路STM-1等级群路光 口和3个业务插槽，在插槽内配置不同业务类型的插卡，可实现E1和基于GFP封装的以太网等业务的复用和传输。
设备支持全时隙交叉功能，上下电路方便灵活，可作为上下电路复用器或终端复用器，支持点对点型、链型、环型组网 应用，设备广泛应用于电信公网和电力、公安、铁路、部队等专网。
2.特点
l机箱结构
1U 高，19 英寸宽，插卡式结构，提供 3 个业务卡插槽
l业务接口
提供 2 个 STM-1 速率等级群路光接口，采用SFP 光模块（LC 连接器），支持热插拔
提供 2 个 E1 业务卡槽位：*多可提供 16 路符合 ITU-T G.703 标准的 E1 接口（每卡 8 个，可选非平衡式或平 衡式接口）
提供 1 个 ETH 业务卡槽位：*多可提供 4 个 100Base-T 以太网电口，或 2 个 1000Base-T 以太网电口，或 1 个 1000Base-FX 以太网光口，或 1 个 1000Base-T 以太网电口+1 个 1000Base-FX 以太网光口
l辅助接口
提供以太网网管接口 EMU ，接口方式 RJ45
提供串行网管接口 CONSOLE ，接口方式 RJ45
提供 2 个外部定时源/扩展网管接口：ETS1/EXM1 、ETS2/EXM2 ，接口方式 RJ45
提供串行用户通道接口 RS232 ，接口方式 RJ45
提供架顶告警输出 U/DALMO ，接口方式 DB9
l定时模式
可选跟踪内部定时源，符合 ITU-T G.813 标准
可选跟踪 STM-1 光线路定时源（T1）
可选跟踪 1-16 路 E1 中的任意一路作为定时源（T21）
可选跟踪外同步定时源（T3），T3 既可以是 2Mbps 业务流，也可以是 2MHz 时钟信号
支持外同步定时源输出（T4），T4 既可以是 2Mbps 业务流，也可以是 2MHz 时钟信号
定时源可根据 SSM 值和人工设定优先级自动切换
l支持 1+1 通道自动保护功能，保护倒换时间<<50ms
l以太网功能
支持 ITU-T G.7041 标准的 GPF-F 封装协议
支持 ITU-T G.707 建议的 VCAT 协议，支持 ITU-T G.7042 建议的 LCAS 协议
支持 VLAN 功能、PAUSE 流控功能
支持*长帧长为 1552
支持 LAN 端口自协商功能
l支持远端掉电检测（RPD）功能和自动激光关断（ALS）功能
l支持本地软件在线升级，易于维护
l支持内置误码仪和多种环回操作
l网元管理
支持基于串口和 TELNET 的 CLI 命令行管理方式
可被基于 C/S 架构的 RAYVIEWE 网络管理平台管理，可轻松完成对复杂网络的管理
支持 DCC 和内嵌 DCN 两种网元管理通道方式
l提供 2 块热备份电源卡，可选 220VAC 接入和-48VDC 输入，设备功耗小于 25W
3.业务卡列表
类型 | 名称 | 描述 |
E1 业务卡 | X8DU | 8 路非平衡式 E1 业务卡 |
X8DB | 8 路平衡式 E1 业务卡 | |
ETH 业务卡 |
XS030 | 4 通道千兆光电以太网映射卡，板卡内部支持 4 个 VCG 通道，提供 1 个 1000M 以太网光接口（SFP） 或 2 个 1000M 以太网电接口 （RJ45），支持基于端口的 VLAN 和符合 IEEE 802. 1Q 标准的标 签型 VLAN 功能 |
XS050 | 4 通道 100M 以太网映射卡，提供 4 个以太网业务接口，4 个接口分 别对应 4 个传输通道（VCG），支持基于端口的 VLAN 和符合 IEEE 802. 1Q 标准的标签型 VLAN 功能 | |
XS060 | 单通道千兆光电以太网映射卡，提供 1 个千兆以太网光接口和 1 个 千兆以太网电接口，共享 1 个 VCG ，VCG 的带宽可灵活配置，* 大可达 63 个 VC12（133Mb/s） |
4.组网应用
QL-MASP1010 是专门针对接入网设计的产品，主要应用在用户接入侧，提供 E1 及以太网等接入方式。如图 4-1 所示， QL-MASP1010 设备分布在各个用户接入侧，根据不同的用户需求，每个设备提供 8-16 路 E1 及 1-4 路以太网业务，业务数据通 过 STM-1 接口汇聚到 QL-MASP2570 设备上，并*终汇聚到业务汇聚设备上，从而实现了用户数据的远距离传输。
图 4-1 典型应用
