产品概述

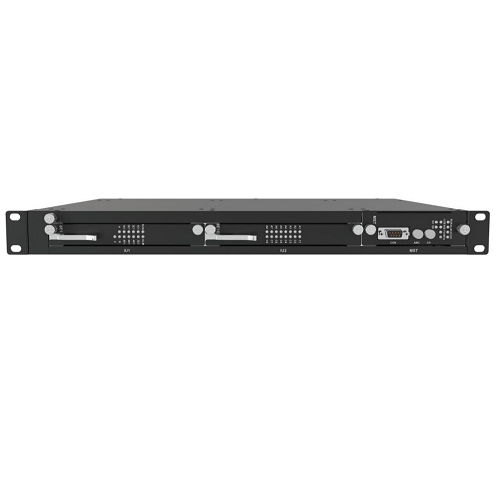

PT-50P 1008 E1通道保护倒换设备为标准19英寸1U高子架，设备支持双电源1+1保护，单台设备支持多达8个E1通道的保护能力。

E1倒换设备为双通道选择切换保护设备，采用2个E1通道保护1个E1通道，设备根据2个保护通道的质量自动选择传输通道，使被保护E1始终处于优质的通道中传输。

单模块可支持2路、4路、8路2M链路捆绑方式，捆绑后实现多2M链路时延对齐。

E1保护倒换设备被广泛应用于航空、银行、公安、电力、党政部门等专用网络中需要保护的重要2M电路。

产品特点

l高集成度

Ø单台设备E1接口的*大被保护通道为8路。

l高可靠性

Ø双电源输入AC+DC 1+1热备份，所有的板卡支持热插拔。

l无损切换

ØE1 成帧和非成帧模式下，无损伤自动切换

Ø设备支持自动倒换或人工强制倒换。

Ø成帧状态下倒换条件优先级如下：LOS（信号丢失）＞FA（帧失步）＞AIS（全1告警）＞MFA（复帧失步）＞10-3误码＞10-6误码；

Ø非成帧状态下倒换条件如下：LOS、AIS

l掉电保持

Ø设备保护通道不分主备用，设备始终记忆E1保护通道的工作状态，当设备电源丢失时被保护通道自动保持在当前保护通道中。

l维修保持

Ø每个保护单元分由“E1倒换板”和“通道保持板”组成，两种板卡都可以独立工作，当我们对设备维修需要对“E1倒换板”或“通道保持卡”进行插拔替换维修时，不会引起业务中断，我们称之为“维修保持”。

l完善的网络管理功能

Ø可以通过网管软件系统平台，在以太网网络中同时对多台设备进行本地或异地管理，使用10M/100M网络接口组网方式；也可采用加固液晶手持终端对设备通过面板RS232网管接口对设备进行配置。

l多链路时延同步功能

Ø通过网管可以对单模块实现2路、4路、8路2M链路捆绑，采用数字同步技术将捆绑的多链路进行时延对齐，解决不同信道传输中由于时延不同造成的图像失真、网络通信数据丢失等问题。

产品规格

lE1接口

Ø接口速率：2.048Mbps±50ppm

Ø接口码型：HDB3码，符合G.703标准

Ø接口阻抗：75Ω或120Ω

Ø帧结构： 符合ITU G.704、G.706

Ø压缩规则：    符合ITU G.711

Ø电平：       ±2.37V ±10%

l延时同步

Ø补偿延时：≥500ms

Ø同步精度：≤5ms

Ø插入时延：≤5ms

l工作电源

Ø输入电压：标准 -48VDC和220VAC

Ø电压范围：-36VDC ∼ -72VDC，165VAC ∼ 240VAC

Ø电源功耗：<50W

l工作环境

Ø工作温度: -15~+55℃

Ø储存温度：-50℃～+65℃

Ø湿度: ≤90%

Ø大气压: (70~106) Kpa

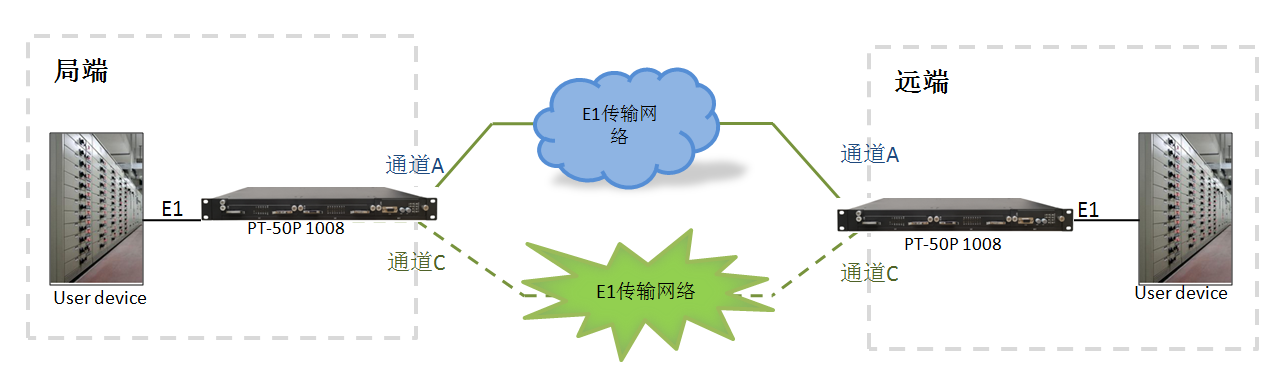

产品应用
