产品概述

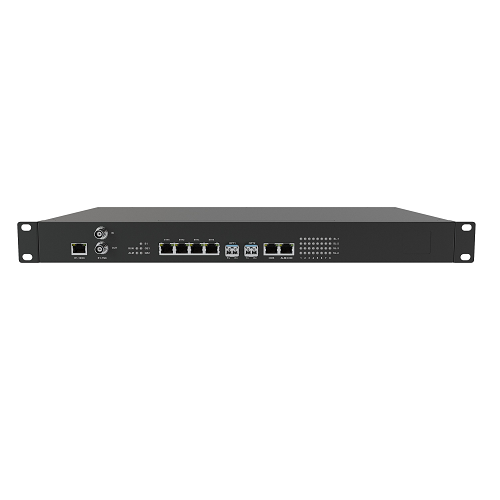

PT-50T 1308 IP综合复用设备为标准19英寸1U高子架，设备支持双电源1+1保护，单台设备支持E1传输通道或IP传输通道。

设备可通过光/电百兆或千兆以太网传输接口或标准的E1接口同 其他传输设备相连。设备具有4个业务槽位，可以插入FXS、FXO、热线、磁石、RS232、 4WEM等多种业务板卡。 PT-50T具有完善的网管功能，支持WEB网管和图形网管，图形网管协议 与丰泰通信公司的网管协议兼容。

产品特点

Ø支持1E1上联接口，客户可选择使用75Ω或120Ω;

Ø支持2×100/1000M 以太网上联接口，采用SFP模块，支持光/电模块，便于插拔；

Ø支持4×10/100/1000M以太网下联接口：支持VLAN；支持全 /半双工自适应功能；

Ø支持64K包QOS优先保证；

Ø设备具有4个业务槽位，可插入语音、数据板卡；

Ø设备具备回声抵消功能;

Ø提供本端/远端设备告警状态上报；

Ø支持点对点、点对多点传输，可达到≤32个方向；

Ø支持WEB /GUI网管；

Ø设备的固件和软件具备远程升级功能；

Ø可以提供三种电源：AC 220，DC -48，AC220 + DC-48;

Ø模块化设计，1U高，19英寸宽标准机箱.

技术参数

lE1 接口

Ø接口速率：2.048Mbps±50ppm

Ø接口码型：HDB3码，符合G.703标准

Ø接口阻抗：75Ω（非平衡接口），120Ω（平衡接口 ）可选

Ø帧结构： 符合ITU G.704、G.706

Ø压缩规则：符合ITU G.711

Ø电平：2.37V ±10%

l上联以太网接口（光口）

Ø速率：1.25Gbps ±50ppm

Ø输出光功率：≥-15dBm

Ø接收灵敏度：≤-35dBm

Ø光波长：1310nm/1550nm

Ø接口：SFP/LC

l工作电源

Ø输入电压：标准 -48VDC和220VAC

Ø电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC

Ø电源功耗：<50W

l上联以太网接口（电口）

Ø速度：1000Mbps全双工

Ø接口：SFP/GE-T (RJ45) ,以太网接口 (10/100BASE/TX)

Ø速率：10/100Mbps, 半双工/全双工自适应

Ø标准：IEEE 802.3, IEEE 802.1Q (VLAN)

Ø接口：RJ45

l工作环境

Ø工作温度：-10℃∼ +50℃

Ø工作湿度：5% ∼95% (无凝结)

Ø储藏温度：-40℃∼ +80℃

Ø储藏湿度：5% ∼95% (无凝结)

l结构尺寸

Ø尺寸：440mm x 270mm x 44mm

Ø重量：4KG

产品应用

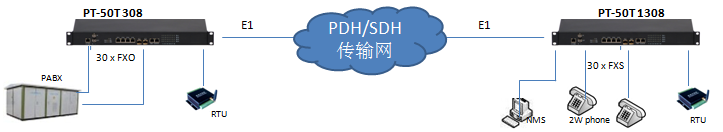

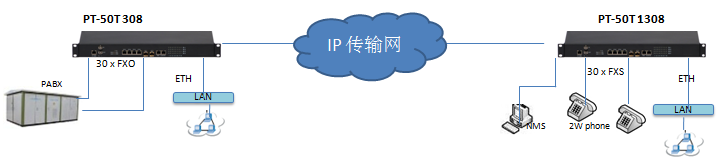

图一：点对点应用

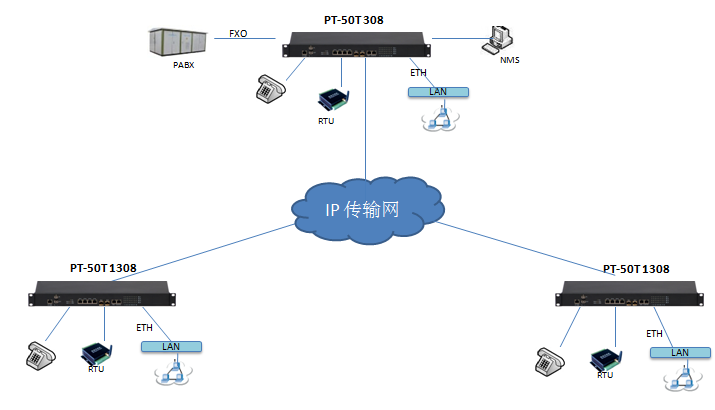

图二：点对多点应用
