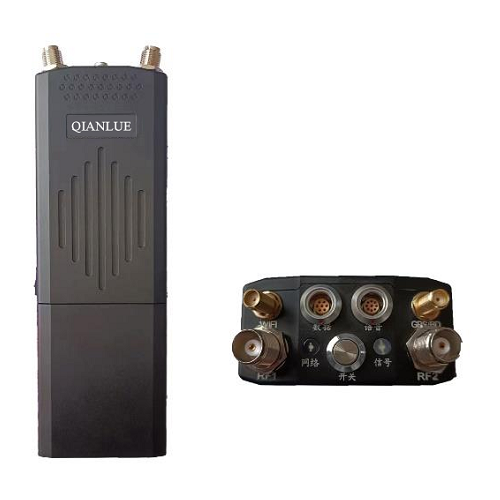

QL-MESH201-A1W4单兵便携式自组网设备机动灵活,可将设备挂于腰间,减轻额外重量或作为临时中继节点固定放置。开机上电即可自动建链组网，无需额外配置工作。每台单兵节点无需通过中心节点转发数据信息,所有节点都可同时作为数据信息采集节点、中继转发节点以及数据信息输出节点。组网方式随环境动态变化，满足多场景应用需求。设备在无遮挡环境下传输距离可达10km（地地视距）或者60-100km（空地视距）,在强遮挡环境中,仍然能保持高数据传输通信。军品级设计,有效应用于各种严峻环境领域。
该单兵便携式自组网电台采用FPGA平台方案，COFDM技术和移动Ad hoc网络技术，不依赖任何基础通信设施，可临时、动态、快速地构建一个无线IPMESH网络，该网络具有自组织、自恢复、高抗毁的能力，支撑数据、话音、视频等多媒体业务多跳传输。可应用于部队军事、海警海事、公安武警、反恐特勤、边防海防、消防应急、抢险救灾、石油化工、港口水利、林业交通、矿井隧道、智能机器人、无人车、无人船、野外作业、临时会议、无线图传、环境监测、单兵组网、车辆组网、无人机集群组网等场合。
该电台可以通过自身的电池直接给摄像头等外设提供直流12V供电。
单兵手持台适用于单兵背负或用作便携中继节点
通信波形: 默认 A 波形（64 节点，65Mbps@10MHz），可选 A，B，C，D 四种波形

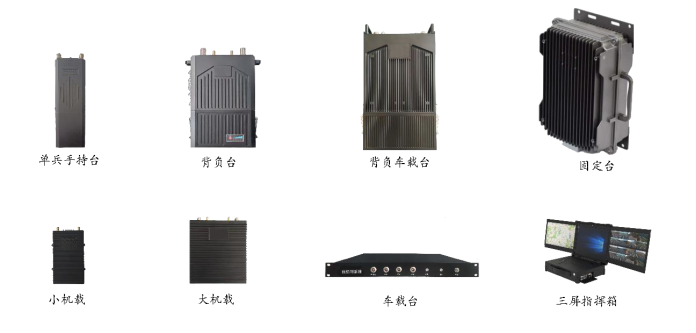

形态编号: 形态编号分为 1,2,3,4,5,6，单兵手持台编号为 1
工作频段: 可选 500-680MHz，中心频点 600 或 1300-1500MHz，中心频点 1400
可扩展 License：自适应选频/跳频/干扰防御/空间时分复用（收费功能，按需授权）
功能选项 | 规格 | 定制项 | |
无线特性 |
通信频率 | 默认 L：1400-1500MHz， UHF：500-600/606-678MHz 提供选配 | 70~6000MHz 范围内可 定制 |
信道带宽 | 2.5/5/10/20*MHz | 20MHz 版本可选配 | |
调制方式 | TDD-COFDM + MIMO（双发双收） | ||
载波调制 | BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM | ||
传输速率 | 峰值 65Mbps@10MHz | 峰值 125Mbps@20MHz | |
接收灵敏度 | |||
传输距离 | 可达 10km（地地视距）可达 60-100km 以上 （空地视距） | ||
发射功率 | 双通道 4W，*大 36dbm（2*2W） | ||
组网功能 | 组网能力 | 单频支持 64 节点以上 | |
组网跳数 | *大跳数不低于 32 跳 | ||
入网时间 | 系统启动后 1s 入网 | ||
网络拓扑 | 无中心网络、星型网，链式网，网格网等 | ||
网络透传 | 支持网络 IP 透明传输功能 | ||
系统功能 |
外设接口 |
网口*1 ,语音*1,电源*1，WiFi*1，定位*1 | 支持多网口，R232， RS422，RS485 等接口 定制 |
视频输入 | 支持 IP 视频输入 | ||
视频扩展 | 视频编码器 HDMI/SDI/CVBS* | （*按需定制扩展） | |
控制功能 |
支持 WEB 软件统一管理配置 | 支持配置管理软件定 制，API 开发接口 | |
语音通信 | 全双工 VOIP 语音会议/PTT 手咪对讲 | ||
卫星定位 | GPS/BD* | 按需外接定位天线 | |
其余功能 | WiFi AP | 可外接 4G/5G 路由器 | |
物理特性

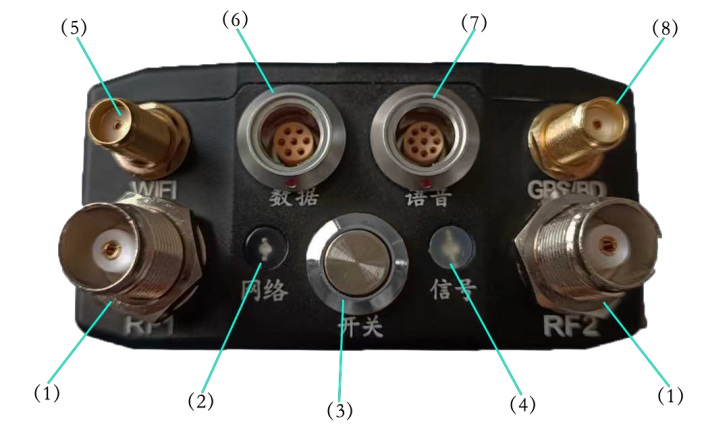

| 整机功耗 | 15~25W，双通道 | |
工作时间 | 6~8 小时（集成可拆卸电池） | 支持低电量报警定制 | |
工作温度 | -40℃~65℃ | ||
防护等级 | IP66 | ||
外形尺寸 | 70*35*208mm | ||
整体重量 | 约 880g | ||
接口 序号 | 对应接口 | 功能说明 | 连接配件 |
1 | RF1、RF2 | 天线接收发送 | 2 根鹅颈天线 |
2 | 网络指示灯 | 网络灯是否入网标识 | |
3 | 开关 | 控制电台电源的开启关闭 | |
4 | 信号指示灯 | 信号灯信号强弱标识 | |
5 | WiFi | 提供内网热点 | WiFi 天线 |
6 |
数据 |
网口供电二合一 | RJ-45 网口和 5.5mm 电源 二合一航插线 |
7 |
语音 |
PTT 语音对讲/语音和串口 二合一（定制选项） | 3.5mm 语音手咪/3.5mm 语 音接口和 RS232 串口二合 一航插线（定制选项） |
8 | GPS/BD | 提供 GPS/BD 定位 | 定位天线 |

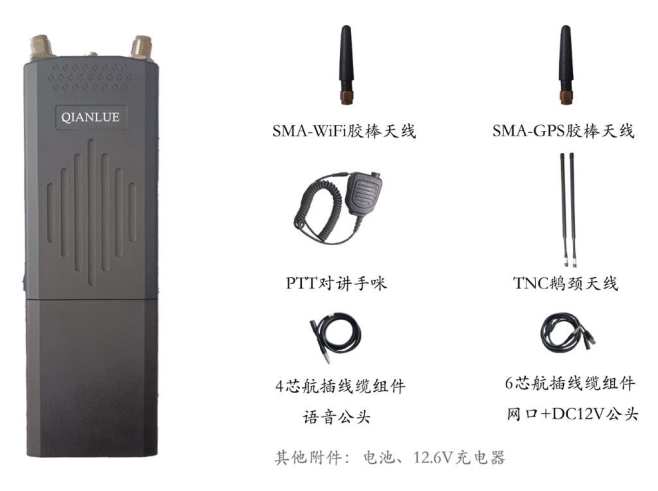

包装清单 | 物品名称 | 数量 | 单位 |
QL-MESH201-A1W4 单兵便携式电台 | 1 | 台 | |
全向鹅颈天线 | 2 | 根 | |
PTT 手咪 | 1 | 个 | |
WiFi 天线 | 1 | 根 | |
航插连接线 | 1 | 根 | |
保修卡与合格证 | 1 | 份 |
