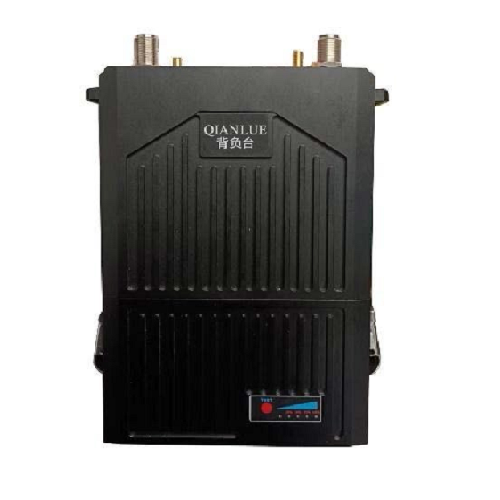

这款MIMO双通道背负型宽带自组网电台，发射频率范围为300M至1.5GHz可定制，采用新一代多跳自组网协议的无线电技术，具备对抗复杂信道环境能力，实现在复杂场景下完成单兵、车辆、无人机等机动点、固定点之间的无中心自组网宽带业务传输。
这款MIMO双通道背负型宽带自组网电台，内置大容量锂电池，具备*大2*1W的发射功率，不依赖任何基础通信设施，可临时、动态、快速地构建一个无线IP网络，该网络具有自组织、自恢复、高抗毁的能力，支撑数据、话音、视频等多媒体业务多跳传输。可满足用户在紧急场景下快速建立专用网络，为用户的语音、消息、视频等IP数据业务提供稳定的传输通道。
该背负自组网电台结合单兵无线自组网电台可以进行混合分簇分级组网。背负自组网电台之间形成骨干远距离通信组网，单兵无线自组网电台形成分队子网，支撑视频、话音、数据等多媒体业务的多跳通信。手机、平板、PC等各类IP终端可通过电台网口或WIFIAP接入网络，实现各类IP应用终端之间的互联互通。通过电台自身的电池可以直接给摄像头等外设提供直流12V供电。
Ø传输距离远：采用 OFDM 和 MIMO 收发分集等技术，电台接收灵敏度可达-96dBm，双 通道合成 2*1W 发射功率下，地空/空空视距通信可达 30km，地地视距通信可达5-10km，在复杂地形环境条件下也有着较好的抗多径干扰和较强的绕射能力。
Ø传输速率高：采用OFDM、BPSK/QPSK/16QAM/64QAM 自适应调制、接收分集等技术， 峰值速率大于80Mbps+，适合较大业务量多跳传输。
Ø网络规模大：采用 CSMA/CA协议，信道资源动态分配,单频可支持32个节点组网。
Ø中继跳数多：实测视频中继跳数可达8跳以上，大大扩大网络覆盖范围，提升自组网灵 活性，增强了网络应用的适用性。
Ø软件架构：基于IP体系的无中心、分布式无线自组织网络；
Ø抗多径干扰：OFDM多载波调制具有很强的抗多径干扰通力；
Ø绕射能力：具有较强的绕射和穿透通力；
ØMAC 协议：CSMA/CA协议；
Ø路由协议：二层智能路由协议；
Ø灵活性：可扩展性强，节点可动态加入和退出；
Ø移动性：已测试节点*大移动速率为 300 公里/小时；

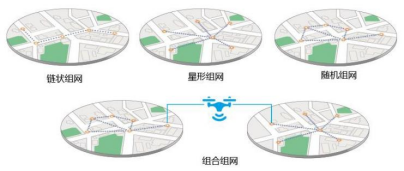

Ø工作模式：星形网、网状网、链状网、点对点，点对多点，多点对多点；
ØIP 透传：支持网口ßà网口、网口ßà串口、串口ßà串口的IP透明传输；
Ø互联网扩展：有效延伸互联网覆盖范围，网内任一终端都可作为网关，自组网各个节点可以通过网关节点接入互联网；
Ø静态路由：支持手动设置静态路由（特殊情况下便于指定传输路径）；
Ø地图显示：连接 GPS/BD 条件下，支持地图位置显示；
Ø频谱扫描：具有频谱扫描功能，查看当前频谱使用情况，指示干扰；
Ø配置管理：可对电台的信道、带宽、功率、速率、IP，密钥等参数进行设置；
Ø状态显示：可动态显示网络拓扑、链路质量、信号强度、环境底噪等；
ØWiFi AP：手机、平板、电脑等便携移动设备可以无线动态接入，作为应用终端实现用 户交互功能（应用终端需要用户自行开发相应的应用程序）。
ØWiFi 客户端：可以连接已有 WIFI AP，接入其他网络；
Ø指标灯：电源灯表示开机通电，mesh灯常亮表示已入网且信噪比大于30dB，mesh灯慢闪烁表示信噪比处于20~30dB之间，mesh灯快闪烁表示信噪比处于10~20dB之间，mesh灯灭表示信噪比小于10dB。
功能选项 | 规格 | 定制项 | |
无线特性 | 网络规模 | 单频可支持 32 个节点以上 | |
通信频率 | L 波段 1400~1500MHz，5MHz 步进可调 | 其他频率可定制 | |
发射功率 | L 波段 30*2dBm（2*1W），1dBm 步进 可调 |
其他发射功率可定制 | |
带宽模式 | 5 / 10 / 20 / 40 MHz | 其他频宽模式可定制 | |
通信波形 | OFDM + MIMO + CSMA/CA | ||
载波调制 | BPSK/QPSK/16QAM（自适应） | ||
接收灵敏度 | -96dBm @ 5MHz | ||
组网功能 | 通信距离 | 30+km（地空/空空视距），10+km（地 地视距，天线至少架高 2 米） | |
通信速率 | 峰值 80+Mbps | ||
传输时延 | |||
多跳能力 | 短报文可达 15 跳、语音可达 10 跳、视 频可达 8 跳以上 | ||
移动速度 | 移动速度：支持 300+km/h 高速移动 | ||
系统功能 | 启动时间 | 32 秒 | |
入网时间 | 小于 1 秒 | ||
数据接口 | 网口*2，串口*2，音频 3.5mm 接口 | ||
频谱感知 | 具有频谱扫描、干扰指示功能 | ||
语音通信 | IP 语音通话/PTT 对讲（按需选择） | ||
网络扩展 | WIFI 接口 | 与公网/卫星融合对接 | |
安全加密 | AES128、AES256 | ||
物理特性 | 卫星定位 | GPS/BD | |
电池供电 | 16.8V/2A | ||
整机功耗 | 6~15W,待 6W,接收 8W,满负载发送 15W | ||
工作时间 | 6~8 小时（可拆卸电池） | ||
防护等级 | IP65 | ||
工作温度 | -40~+65℃ | ||
外观尺寸 | 145 * 220 * 60 mm | ||
整机重量 | 1.6k g | ||
包装清单 | 物品名称 | 数量 | 单位 |
2 瓦背负台（背负式自组网电台） | 1 | 台 | |
全向玻璃钢天线 | 2 | 根 | |
快速使用指南 | 1 | 份 | |
保修卡与合格证 | 1 | 份 |
设备选型 | 设备信息 |
自组网背负台-L | QL-MESH102-2W(1400) 1.4GHz 频段 33dBm(2w) 带 WiFi AP/GPS/BD/PTT 语音对讲功能 |
