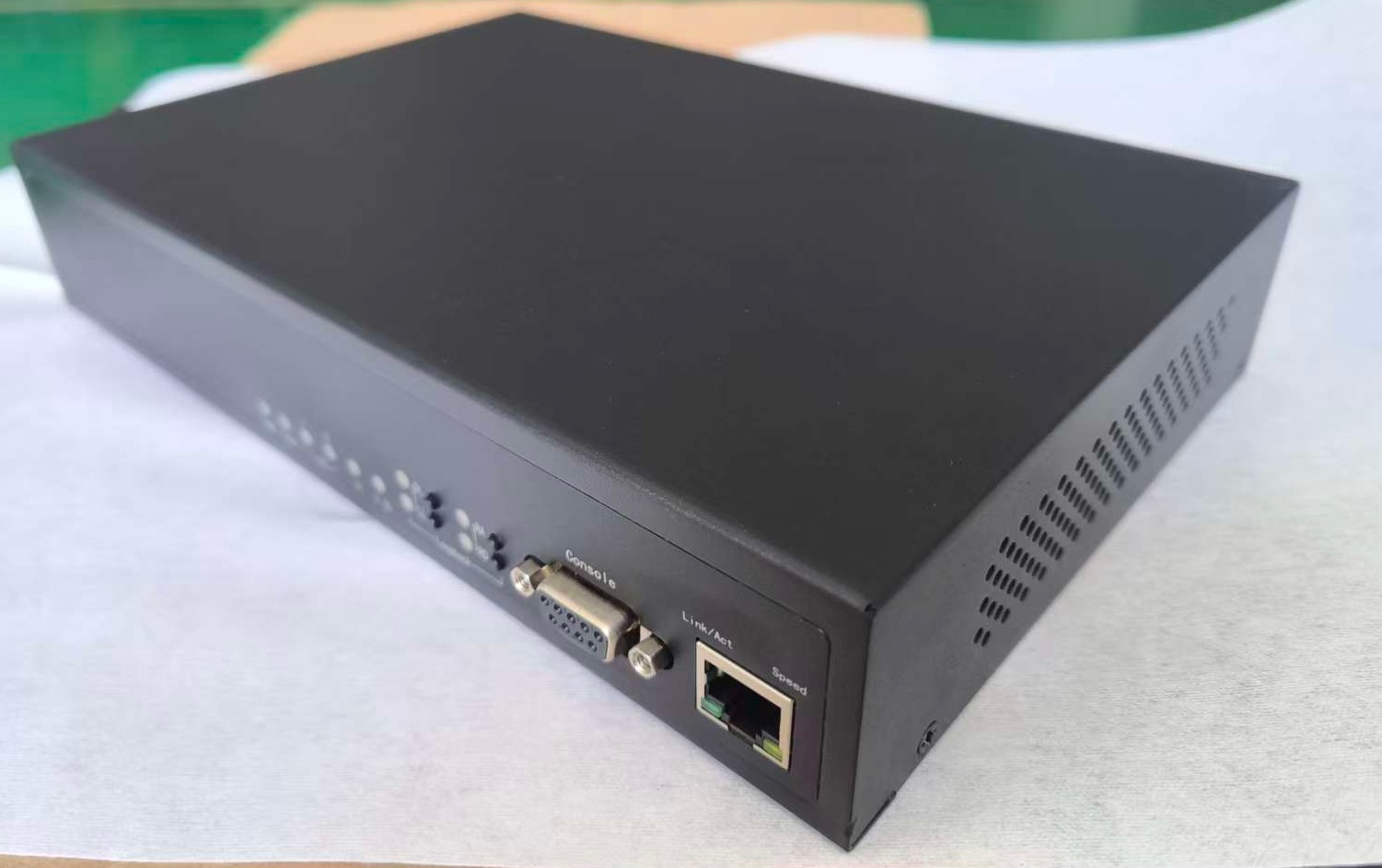

QL-200GTA, G.SHDSL以一或两对铜绞线传送兆位宽带信息, 本机采用 TC-PAM调变技术, 提供64 K到4608 K比次(n x 64 K比次)传输速率（G.BIS模式，速率*大可达到11.392Mbps）. QL-200GTA可选配包含 V.35 [ X.21,..]; 以太网; 和E1三种不同用户接口, 藉由分享 DSL回路频宽同时运作. 其中以太网接口符合 IEEE 802.3 10/100 Base-T规范, 支持本地区域网对远程区域网的连接，同时具有VLAN和带内网管的功能.
QL-200GTA搭配用户DTE接口和数据速率选择, 满足多样网络应用需求, 采用EOC通道 (Embedded Operation channel) 监控远程机组(SHDSL Unit ), 执行 G.SHDSL, E1线路效能监视, V.54近端和远程回路折返并提供实时告警. QL-200GTA符合对称式SHDSL spectrum Annex A [B], ITU-T Rec. G.991.2.规格要求.
依据不同网络端接口 / 客户端接口, 数据传输速率如下表.
注: SHDSL Transciver Unit-C/R: STU-C: 局端机组; STU-R: 远程机组
QL-200GTA 一对式SHDSL回路操作 | |||
网络端接口, 局端机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 K比次) | 界面 | 数据速率 ( N x64 Kbps ) |
E1 | N= 1 ~ 32 | E1 | N= 1 ~ 32 |
QL-200GTA 一对式SHDSL回路操作 | |||
网络端接口, 局端机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 Kbps ) | 界面 | 数据速率 ( N x64 Kbps ) |
E1 | N= 1 ~ 32 | V.35 | N= 1 ~ 32 |
QL-200GTA 一对式SHDSL回路操作 | |||
网络端接口, 局端机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 K比次 ) | 界面 | 数据速率 ( N x64 K比次 ) |
V.35 | N= 1 ~ 36（G.BIS：89） | V.35 | N= 1 ~ 36（G.BIS：89） |
QL-200GTA 一对式SHDSL回路操作 | |||
网络端接口, 局端机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 K比次 ) | 界面 | 数据速率 ( N x64 K比次 ) |
Ethernet | N= 1 ~ 36（G.BIS：89） | Ethernet | N= 1 ~ 36（G.BIS：89） |
QL-200GTA 两对式SHDSL回路操作 | |||
网络端接口, 中央机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 K比次) | 界面 | 数据速率 ( N x64 K比次 ) |
E1 | N= 1 ~ 32 | E1 | N= 1 ~ 32 |
QL-200GTA 两对式SHDSL回路操作 | |||
网络端接口, 局端机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 Kbps ) | 界面 | 数据速率 ( N x64 Kbps ) |
E1 | N= 1 ~ 32 | V.35 | N= 1 ~ 32 |
QL-200GTA 两对式SHDSL回路操作 | |||
网络端接口, 局端机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 K比次 ) | 界面 | 数据速率 ( N x64 K比次 ) |
V.35 | N= 1 ~ 72（G.BIS:178） | V.35 | N= 1 ~ 72（G.BIS:178） |
QL-200GTA 两对式SHDSL回路操作 | |||
网络端接口, 局端机组 | 客户端接口, 远程机组 | ||
界面 | 数据速率 ( N x64 K比次 ) | 界面 | 数据速率 ( N x64 K比次 ) |
Ethernet | N= 1 ~ 72（G.BIS：178） | Ethernet | N= 1 ~ 72（G.BIS：178） |
于0.4 毫米和0.5毫米线径, 数据速率对应回路传输距离描述如下表:
一对式/两对式 数据速率对应回路传输距离, 0.4毫米线径 | |||||||||
一对式数据速率, K比次 | 64 | 128 | 192 | 384 | 768 | 1024 | 1536 | 2048 | 2304 |
距离, 公里 | 6.0 | 6.0 | 6.0 | 5.2 | 4.5 | 4.2 | 4.0 | 3.6 | 3.5 |
两对式数据速率, K比次 | 128 | 256 | 384 | 768 | 1536 | 2048 | 3072 | 4096 | 4608 |
距离, 公里 | 6.0 | 6.0 | 6.0 | 5.2 | 4.5 | 4.2 | 4.0 | 3.6 | 3.5 |
一对式/两对式 数据速率对应回路传输距离, 0.5毫米线径 | |||||||||
一对式数据速率, K比次 | 64 | 128 | 192 | 384 | 768 | 1024 | 1536 | 2048 | 2304 |
距离, 公里 | 11 | 11 | 11 | 9.0 | 7.0 | 6.0 | 5.0 | 4.5 | 4.1 |
两对式数据速率, K比次 | 128 | 256 | 384 | 768 | 1536 | 2048 | 3072 | 4096 | 4608 |
距离, 公里 | 11 | 11 | 11 | 9.0 | 7.0 | 6.0 | 5.0 | 4.5 | 4.1 |
特性:
1. 符合 ITU-T G.991.2
2. 程序设定为 一对式, 两对式回路或 1+1 保护模式操作
3. 提供用户数据速率, 从64K比次到4608 K比次，以64K比次单位设定
4. G.SHDSL.bis, 数据速率可达 11.392 百万比次
5. 提供各种接口，如V.35接口,1-4个以太网接口及E1接口
6. Nx64K比次数据端口, 可软件程序设定为 V.35/RS449/RS-530/X.21界面
7. 经由Nx64K时槽分配, 可同时运作V.35, 以太网 和 E1接口
8. 使用内频操作通道( in-band EOC )执行远程控制和监视
9. 提供 DSL回路PRBS错误比次率( BER )测试
10. 提供编号式V.54近端和远程回路折返测试
11. G.SHDSL和E1状态监视
12. 96*15分钟和 7*24小时效能记录储存
13. 所有操作选项可经由CID控制端口或LCD显示按键设定
14. 可现场升级软件
G.SHDSL 界面
标准: | ITU-T G.991.2, Annex A [预设],或选用Annex B |
DSL回路数量: | 一对式或二对式DSL回路[用户指定] |
编码方式: | 可程序选用16 TC-PAM, 或32 TC-PAM调变, 符合ITU-T G.991.2, Annex A 或 Annex B规范 |
取样速率 | (数据速率 加8K ) / 3 symbol/秒 |
回路速率: | 一对式DSL回路:192 Kbps ~ 11392 K比次, 设定间隔: 64K比次 二对式DSL回路: 384 Kbps ~ 11392 K比次, 设定间隔: 64K比次 |
数据速率: | 64 ~ 11392 Kbps [ NX64Kbps, N=1 ~ 178 ]分配各类用户接口 |
阻抗 : | 135Ω +/- 5 % |
湿电流: | 1.0 mA ~ 20mA |
连接端子: | QL-200GTA Desktop桌上型: 螺丝端子 |
系统开机: | 开机于60秒内完成 |

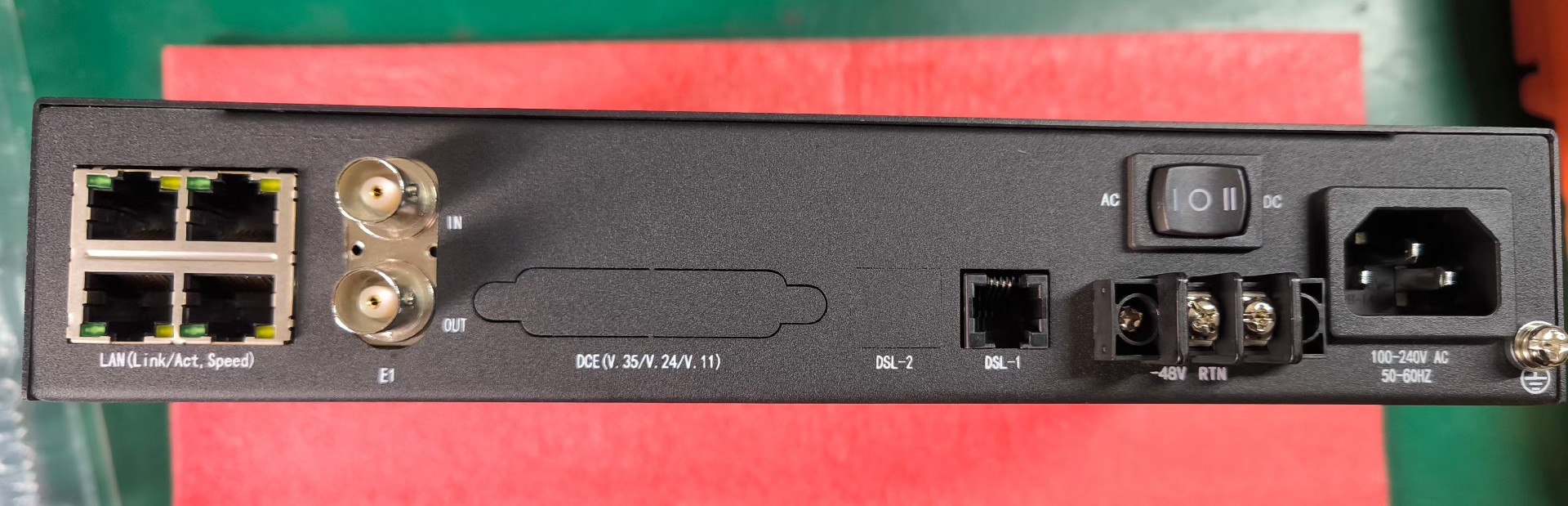

用户端口( User DTE Port )接口
QL-200GTA 提供多类用户接口如 (1): 1 个 E1, 1个 V.35[ X.21 …] 及*多4个以太网接口
E1 界面
标准: | ITU-T G.703, G.704, G.706, G.732, G.823 |
速率: | 2048 K比次 +/- 50 ppm |
编码方式: | HDB3 |
码框: | PCM31, PCM30, PCM31C, PCM30C或选择无码框方式传输 |
数据速率: | 64 K比次 to 2048 K比次[ Nx64 K比次, N=1 ~ 32 ] |
操作: | E1速率或部分E1速率 (Nx64 K比次) |
未用时槽: | 填入“ 0xFF “ Hex byte |
脉冲外观: | 符合ITU-T G.703 |
脉冲宽度: | 244 ns |
阻抗: | 平衡式120Ω +/- 5%或非平衡式75Ω +/-5% |
连接端子: | QL-200GTA Desktop桌上型: 螺丝端子 |
数据端口接口
标准: | ITU-T V.35 |
界面: | 可程序设定为V.35/V.36/RS-530/X.21 |
速率: | 64 K比次 至11392 K比次, NX64K比次, N=1 ~ 178 |
连接端子: | DB25F, [提供DB25M至MR34 ISO 2593 34-pin转换] |
以太网接口
标准: | IEEE 802.3 / IEEE 802.3u |
界面: | IEEE 802.3/802.3u 10/100 Base-T |
数据速率: | 64 K比次 至11392 K比次, NX64K比次, N=1 ~ 178 |
桥接能力: | 符合 IEEE 802.1d 透通桥接协定 |
提供高达128 MAC地址 | |
提供桥接过滤功能 | |
连接端子: | QL-200GTA Desktop桌上型: RJ-45 |
系统时序 (System timing)
Payload时序: | (1) 内部时序(Internal clock) (2) E1输入时序 (3)数据端口DTE时序[ TT ] |
(4) 在线时序(Recovered clock) (5) 外部时序(External clock) | |
SHDSL 时序: | (1) 准同步Plesiochronous (2) 同步Synchronous (3) 混合型Hybrid |
抖动 (Jitter)和漂移 (Wander)
E1界面符合G.823和G.824抖动和漂移要求.
维护
回路折返: | 近端和远程回路折返可由前面板 ”回路折返” 按键, VT-100 目录画面或in-band numbering V.54回路折返码启动 |
DSL: | PRBS BER测试 |
显示讯号噪声比SNR 和回路衰减 ( Loop Attenuation ) | |
LOSW, ES, SES 和 UAS 于 DSL 回路 | |
E1界面: | 提供G.821和G.826故障统计 |

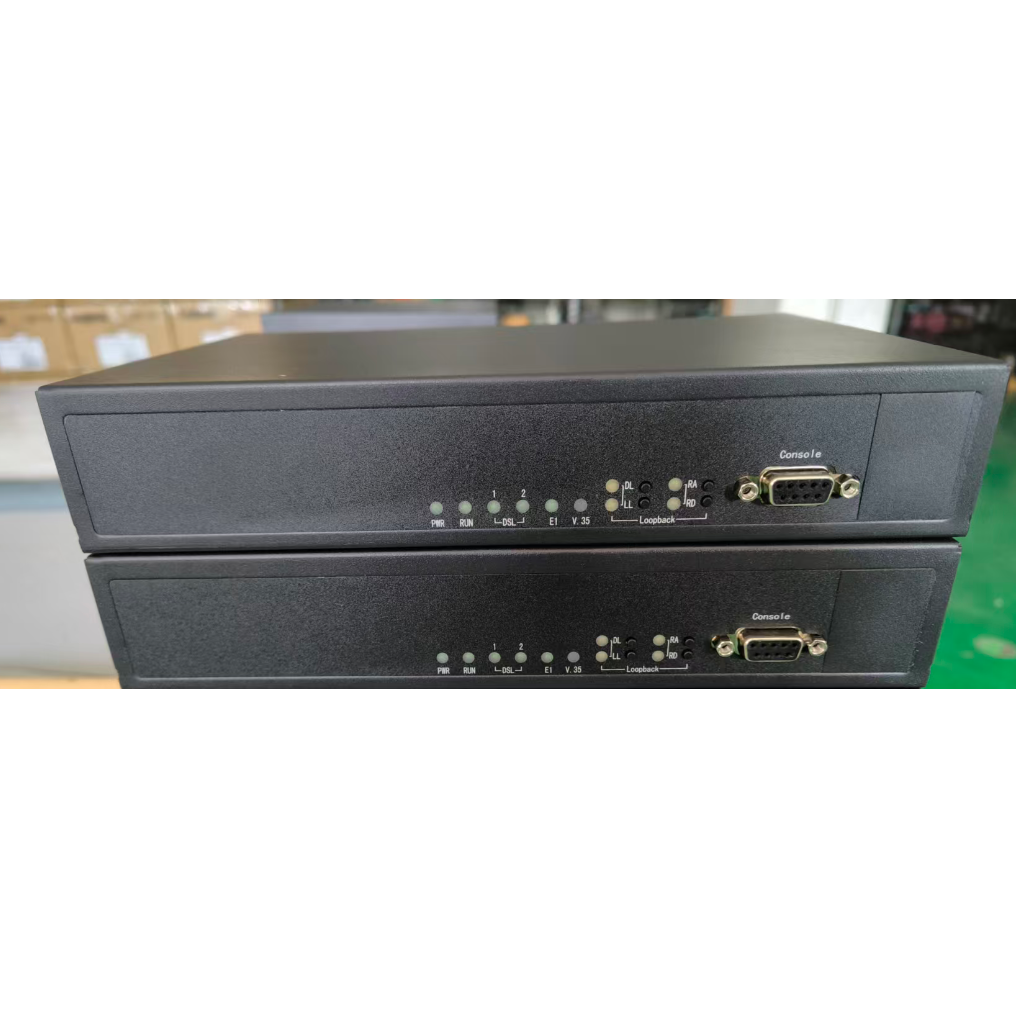

管理接口:
1. QL-200GTA Desktop桌上型
控制接口: RS-232/DB-9 VT-100
单机型LCD显示(选用配备)可按键设定
通过网口Telnet登录配置
电气特性和机械特性
QL-200GTA桌上型 (不论是STU-C或STU-R ) | |
输入电压:
| 1. AC: 90 ~ 260 V ( 47 ~ 63 Hz ) |
2. DC: -36 ~ -72 V ( 依现场需求选用 ) | |
操作温度: | 0 ~ 60 °C |
操作湿度 | *高95% 无凝结 |
设备尺寸 | 234.4 x 155.5 x 44.2 mm ( W x L x H ) |
功耗 | 小于6Watts |
E1 接口 特性
QL-200GTA E1界面特性符合ITU-T G.703, G.704, 和G.732 要求. 便利传输 Nx64k bps码框, N=0~31, 和无码框E1资料流. E1接口软件选择 (1) 120 ohms 平衡负载或 (2) 75 ohms 非平衡负载和HDB3编码.
LAN 接口 特性
LAN 界面为 RJ-45端子,符合IEEE 802.3或IEEE 802.3u要求并提供 10/100 Base-T自动侦测和半/全双工模式操作, 桥接器提供高达128 MAC地址和MAC地址过滤功能, 符合IEEE 802.1d 协议要求.

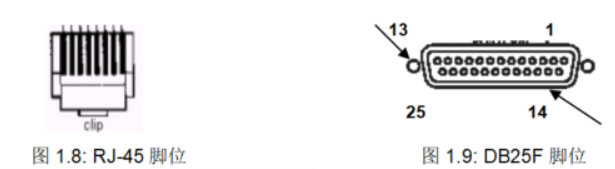

RJ-45(LAN接口) 及DB25脚位编号
分别如图示于图1.9及图1.10
表1.4: 10/100 Base-T脚位
脚位. | 讯号名称 | 讯号方向 | 讯号注记 |
1 | TX Transmitting Data | Toward the LAN network | TX+ |
2 | TX Transmitting Data | Toward the LAN network | TX- |
3 | RX Receiving Data | Toward the LAN Equipment | RX+ |
6 | RX Receiving Data | Toward the LAN Equipment | RX- |
V.35 数据接口讯号定义
V.35 data port数据传输和控制讯号显示如下表 1.12.
DB25F脚位编号如图示于图1.10.
表1.5: DB25F to MR34 脚位
V.35 | 讯号名称 | V.24 | D25F | MR34 | I/O | 叙述 |
TDA | Transmit Data A | 103A | 2 | P | I | Data that DTE sends to DCE |
TDB | Transmit Data B | 103B | 14 | S | I | Data that DTE sends to DCE |
RDA | Receive Data A | 104A | 3 | R | O | Data that DCE sends to DTE |
RDB | Receive Data B | 104B | 16 | T | O | Data that DCE sends to DTE |
CTS | Clear To Send | 106 | 5 | D | O | DCE is ready to accept data |
DSR | Data Set Ready | 107 | 6 | E | O | DCE is ready to accept data & control |
RTS | Request To Send | 105 | 4 | C | I | DTE is ready to send data on TDA/TDB |
DCD | Data Carrier Detect | 109 | 8 | F | O | Detects carrier signal at DCE |
TCA | Transmit Clock A | 114A | 15 | Y | O | Detects carrier signal at DCE |
TCB | Transmit Clock A | 114B | 12 | AA | O | Clock signal used to clock out serial data |
RCA | Receive Clock A | 115A | 17 | V | O | Clock signal used to clock in serial data |
RCB | Receive Clock B | 115B | 9 | X | O | Clock signal used to clock in serial data |
EXCA | External clock A | 113A | 24 | U | I | External timing to clock in serial data |
EXCB | External clock B | 113B | 11 | W | I | External timing to clock in serial data |
LL | Local Loop back | 141 | 18 | J | I | Engages LL at local ( V.54 loop2 ) DCE |
TM | Test Mode | 142 | 25 | K | O | QL-200GTA is in test mode |
FGND | Frame Ground | 101 | 1 | A | Connects Frame Ground to earth | |
SGND | Signal Ground | 102 | 7 | B | Connects Signal Ground to earth |
