简介
QianLue-IPPBX是将数据、语音和视频集成在一个产品中，用于中小型企业的理想解决方案，可应用于政企呼叫系统，商用呼叫中心，调度中心行业等场景。

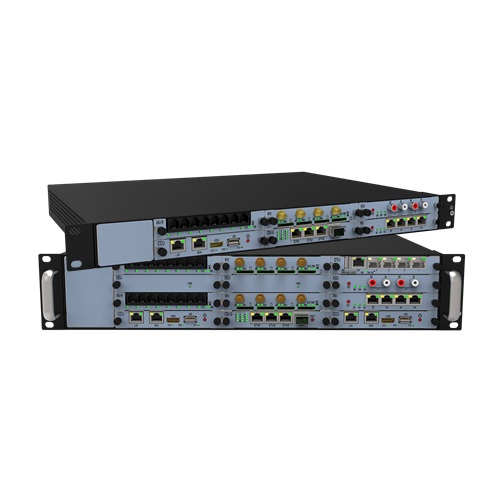

QL-IPPBX系列产品分为QL-IPPBX1600，QL-IPPBX2120，QL-IPPBX4131三个型号。QL-IPPBX1600支持1个主控板插槽、4个业务板插槽，满足100以下用户的业务需求；QL-IPPBX2120支持2个主控板插槽、9个业务板插槽，满足100~1000用户的业务需求；QL-IPPBX4131支持2个主控板插槽、9个业务板插槽、2个电源插槽，满足1000~10000用户的业务需求。
QL-IPPBX的理念主要是用户可以根据自身需求选择不同功能、性能的业务模块以及主控模块，这些模块通过专用的通信连接器与背板经由高速以太网连接在一起。QL-IPPBX产品采用SIP软交换核心，集成度高，宽窄带一体化设计，可以有效提高通信效率和降低运营成本。产品通过数字或模拟中继，以及宽带的SIP中继实现与PSTN或专网语音交换设备的连接。
特点
可靠性
无源背板
支持热插拔（模块板）
避免单点故障
星型拓扑总线
智能模块
Compact PCI高速连接器
可用性
多种软件选择：Asterisk，Elastix，FreePBX，FreeSwitch，3CX 等
模块易安装、配置、拆卸
高可靠性解决方案（RAID/双主控热备/冗余电源）
灵活性
模块化设计，QL-IPPBX 1600/2120/4131机箱提供多达6/12/14个扩展插槽，支持任意以下模块板的组合，提供全面的主流通信接口：
模拟模块
数字模块
音频广播模块
无线集群模块
RAID/硬盘模块
磁石模块
产品系列
机箱 | |

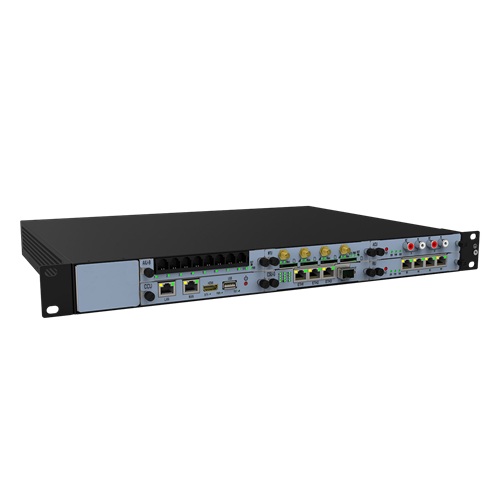

QL-IPPBX1600 | 1U机箱，19英寸机架可安装6插槽机箱 |

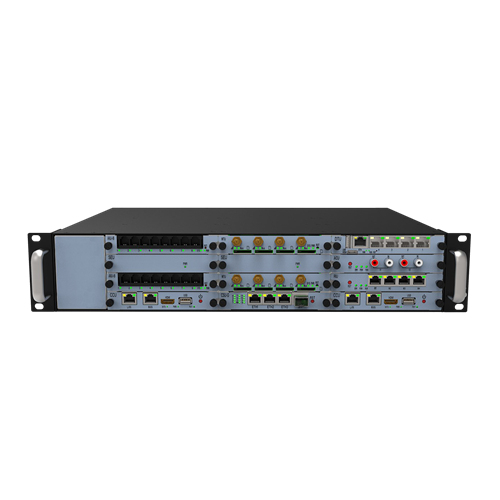

QL-IPPBX2120 | 2U机箱，19英寸机架可安装12插槽机箱 |
QL-IPPBX4131 | 4U机箱，19英寸机架可安装14插槽机箱 |
交换模块 | |
CSU-F | 100M 交换板 |
CSU-G | 1000M 交换板 |
电源模块 | |
PSU | ACPW-4131交流电源模块；400W；90-240 Vac |
主控模块 | |
CCU-N-BAYL | Intel Bay Trail 四核处理器 |
CCU-N-GML | Intel Celeron Gemini Laky 四核处理器 |
CCU-I-TGL | Intel 四核处理器（QL-IPPBX 1600不支持CCU-I） |
CCU-I-KABYLR | Intel Kaby Lake R 四核处理器（QL-IPPBX 1600不支持CCU-I） |
业务模块 | |
AIU-8 | 支持8个FXO，8个FXS，4个FXO和4个FXS通道； |
AIU-16 | 支持16个FXS通道； |
MIU | 支持4路磁石接入； |
DTU | 支持1/2/4个可选的T1/E1/PRI接口； |
DTU-301 | 支持1个可选的T1/E1/PRI接口； |
ACU | 支持2路音频输入输出； |
RIU | 支持2/4路无线对接接口； |
RSU | 支持RAID 0和RAID 1;(只有QL-IPPBX4131支持） |
SEU | 支持2.5英寸机械硬盘或固态硬盘（硬盘需与主控板搭配使用；1U支持1块，2U可同时支持2 块，4U可同时支持4块） |
QL-IPPBX系列机箱产品参数
产品型号 | QL-IPPBX 1600 | QL-IPPBX 2120 | QL-IPPBX 4131 |
插槽 | 1个主控模块插槽， 4个业务模块插槽 | 2个主控模块插槽， | 2个主控模块插槽， 9个业务模块插槽， 2个电源插槽 |
重量（CSU-F+空面板） | 3.9kg | 5.6kg | 9.6kg |
尺寸 | 44mm(高)*434mm(宽)*330mm(深) | 88mm(高)*434mm(宽)*330mm(深) | 176.3mm(高)*435.8mm(宽)*330mm(深) |
满配置*大功耗 | 64W | 170W | 340W |
*大输出功率 | 75W | 200W | 400W |
输入电流（交流电源） | 1A | 2A | 4A |
输入电压（交流电源） | 100V~240V AC | ||
电源频率（交流电源） | 50Hz/60Hz | ||
馈电电压 | -48V | ||
用户线距离 | 3.0km | ||
工作环境温度范围（长期） | 0°C ~ 45°C | ||
工作环境温度范围（短期） | -5°C ~ 55°C | ||
存储环境湿度范围 | 5% ~ 95% 无凝结 | ||
存储环境温度范围 | -40°C ~ 70°C | ||
空气中微粒的浓度 | 小于180毫克/m |
