一路IEEE C37.94 转 E1 协议转换器

产品描述

       C37.94光纤接口符IEEE C37.94-2002标准，N*64K远程保护复用设备之间的光纤接口，实现变电站内的光纤接口到E1通信链路的接口转换，并能通过PDH，SDH，G.SHDSL 等E1传输设备进行传输。

功能特点

◆基于自主版权的集成电路；

◆实现一路IEEE C37.94 在一路E1中接口转换，并能通过PDH，SDH，G.SHDSL 等E1传输设备进行传输；

◆E1接口同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；

◆经过严格的系统测试和实际验证，完全符合ITU-T G.703、G.704 IEEE C37.94 协议；

◆交流220V、DC-48V、DC+24V、直流电源和DC-48V/DC24V电源具有极性自动检测功能，可以双电源备份；

技术参数

◆ C37.94接口

光口： 1

速率： 2048kbps.

标准协议 : IEEE C37.94.

波长：850nm/1310nm多模；1310nm单模

无中继传输距离：多模0-2，单模：0-20~100Km

典型发射功率：

单模1310/1550nm：≥-9dB

多模式850nm:-18dBm 多模1310nm:-25dBm

接收灵敏度范围：-28dBm~-40dBm

◆ E1接口

设备接口： 设备接口符合G.703建议

速 率： 2048Kb/s±50ppm

码 型： HDB3

阻 抗： 非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)

抖动特性： 满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ 环境指标

工作温度：-10℃—+60℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF： ＞100000小时

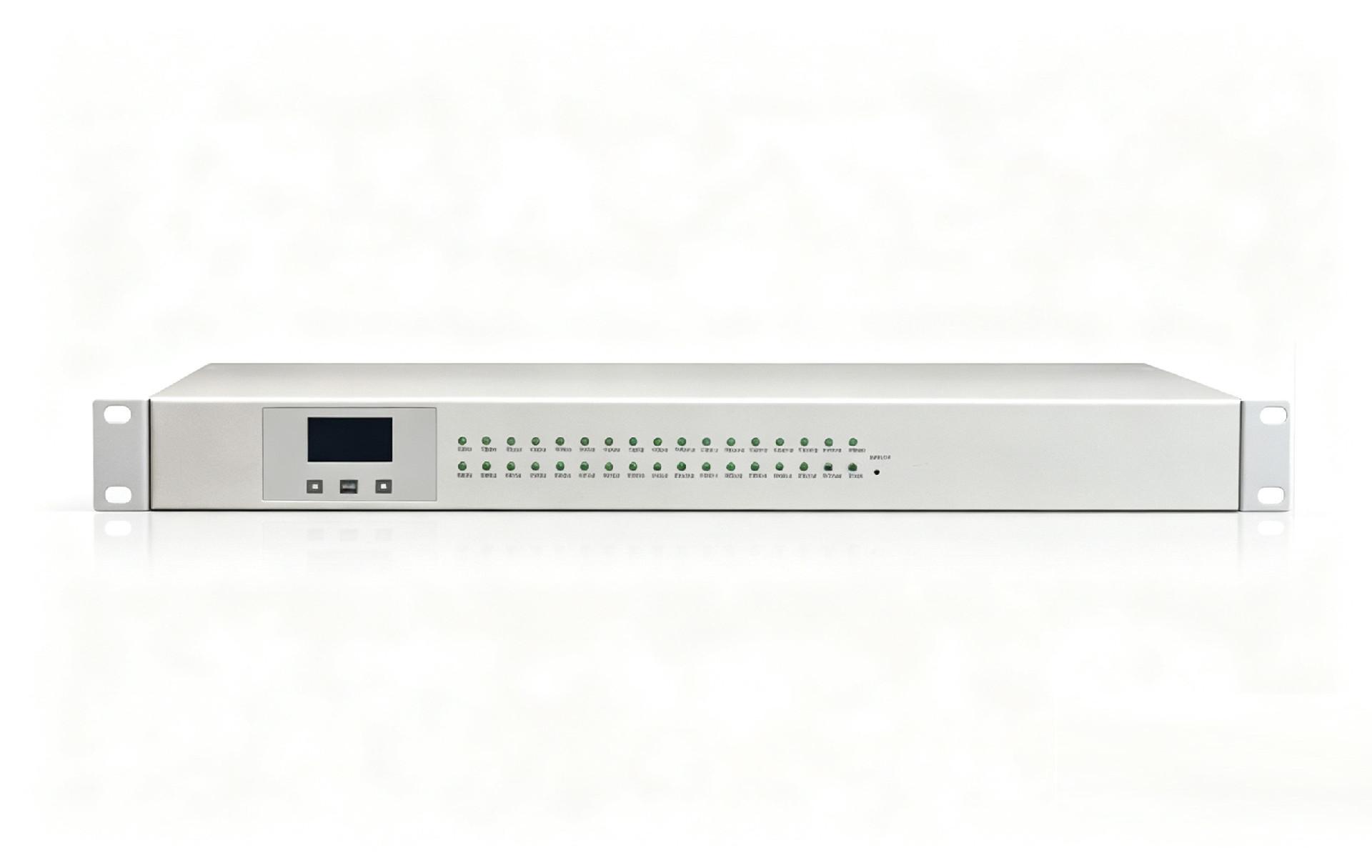

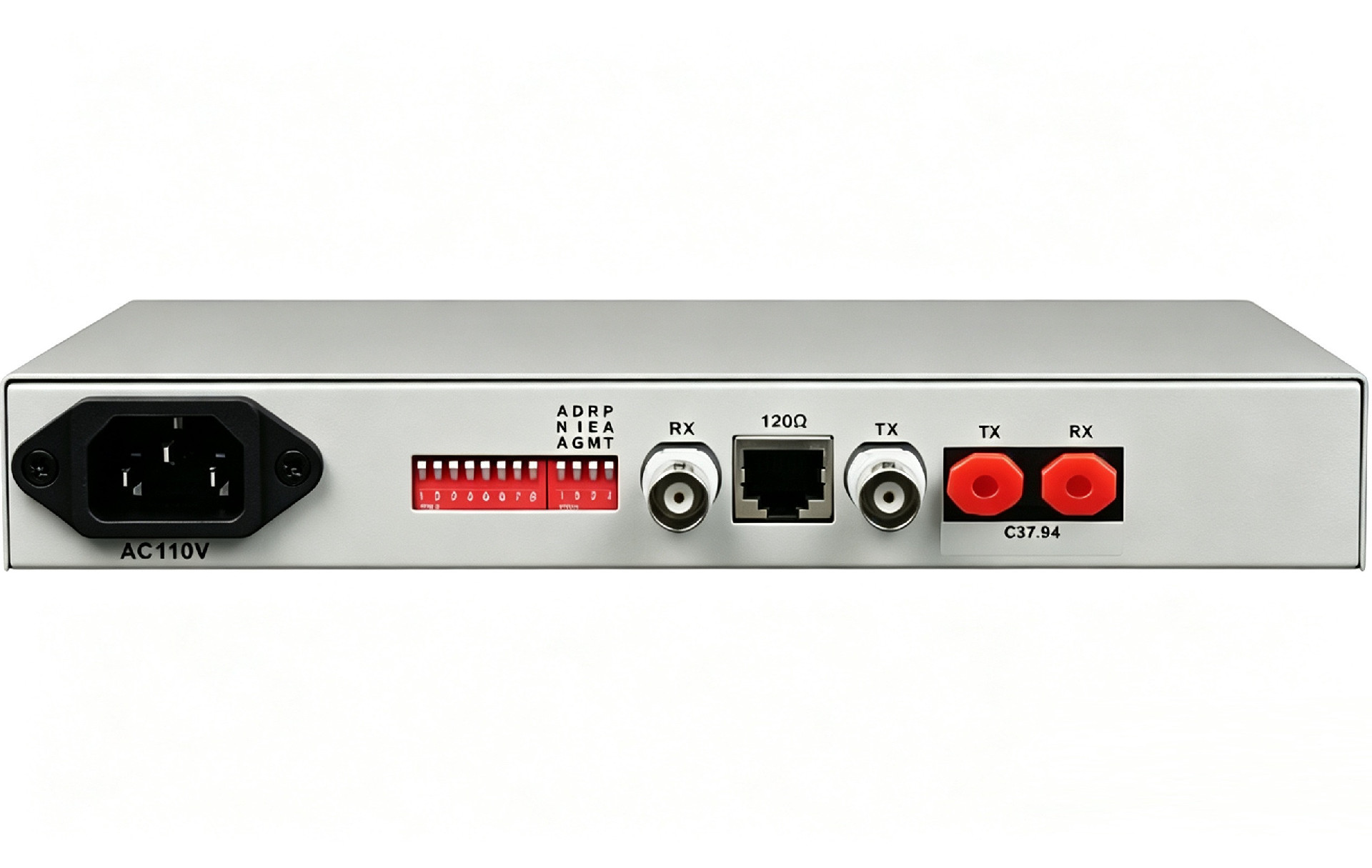

◆ 产品规格

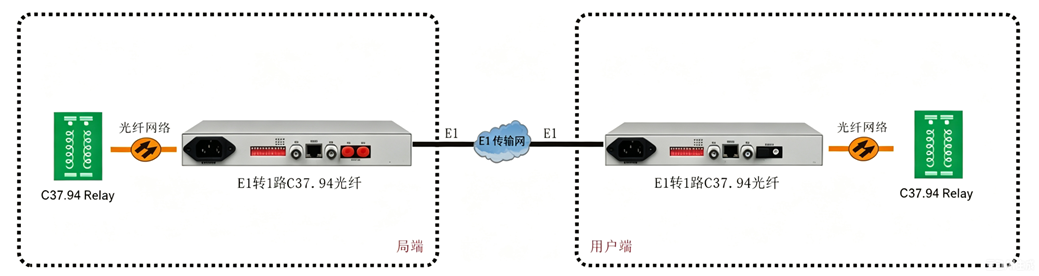

应用方案
