高性价比QL-OTN 6405 系列插卡式SDH/OTN/WDM 混合光传送平台，有 2U,5U 平台，根据业务容量灵活配。 支持多种业务接入，如 E1, STM-1/4/16/64, FE/GE/10GE/MPLS-TP,OTU0/1/2
1.QL-OTN 6405系列多业务光传输平台高性价比QL-OTN 6405 系列插卡式SDH/OTN/WDM 混合光传送平台，有 2U,5U 平台，根据业务容量灵活配。 支持多种业务接入，如 E1, STM-1/4/16/64, FE/GE/10GE/MPLS-TP,OTU0/1/2；支持电源 1+1 冗余备份（双 AC220V/双 DC48V），主控卡 1+1 保护，OTN 和 SDH 保护，以及以太网的
1. QL-OTN 6405系列多业务光传输平台
高性价比QL-OTN 6405 系列插卡式SDH/OTN/WDM 混合光传送平台，有 2U,5U 平台，根据业务容量灵活配。 支持多种业务接入，如 E1, STM-1/4/16/64, FE/GE/10GE/MPLS-TP,OTU0/1/2；
支持电源 1+1 冗余备份（双 AC220V/双 DC48V），主控卡 1+1 保护，OTN 和 SDH 保护，以及以太网的 LAG 等 多种保护方式，具有极高的可靠性能。
支持 19/21/23 英寸机柜的安装。
参数 | 指标 | |
QL-OTN 6405-2U | QL-OTN 6405-5U | |
外形尺寸 | 88(H)*444(W)*325(D) | 222(H)*444(W)*225(D) |
安装宽度 | 19 英寸，通过更换挂耳可兼容 21 英寸 | |
业务槽位数量 | 8 个标准槽位
1~4,7~8 业务卡
5~6 主控卡
10~11 电源卡
9 风扇卡 | 20 个标准槽位
1~8,9~14 业务卡
15,16 主控卡
17,18 /17,19 电源卡
20 风扇卡 |
整机最大功耗 | 220W | 550W |
电源形式 |
双电源，可选配双 DC48V 双 AC220V |
双电源，可选配双 DC48V 双 AC220V |
工作温度 | -10℃ ~ 50℃ | |
存储温度 | -20℃ ~ 80℃ | |
相对湿度
| 5% ~ 95%非冷凝
| |

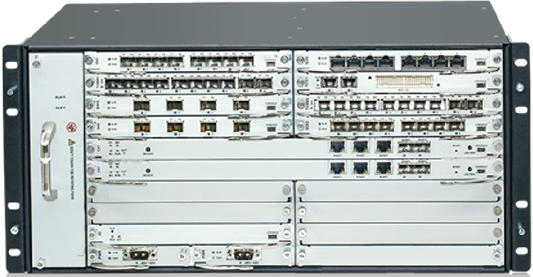

1.1. QL-OTN 6405-5U光传输平台
高性价比 QL-OTN 6405-5U 系列插卡式SDH/OTN/WDM 光传送平台，根据业务容量业务板卡灵活配置。 不同业务板卡支持热插拔，并可在全系列机框中通用。具有高紧凑结构、配置灵活、低功耗等特征，且支持B/S 架构的人性化网管界面，维护简单，广泛应用于运营商、电力、广电、安全等传输、运维和数通领域；
QL-OTN 6405-5U 采用统一交叉的方式，支持 ODUK/PKT/VC 集中交叉。

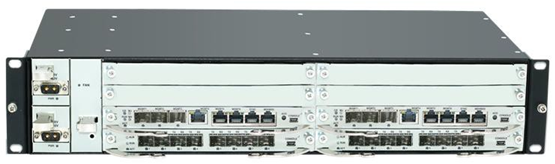

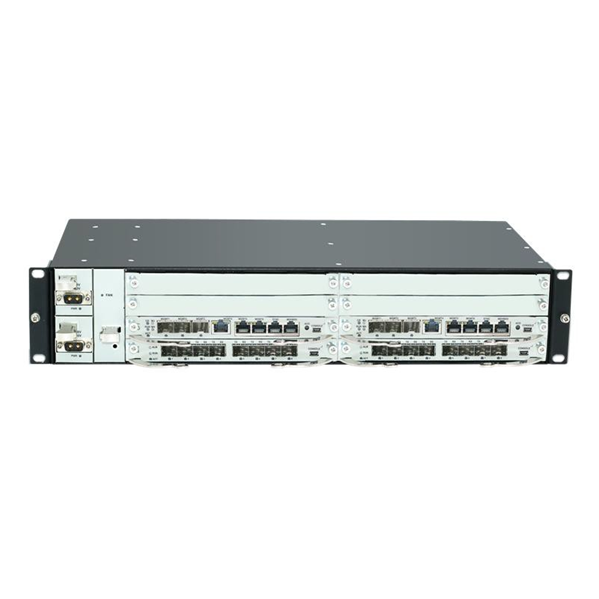

1.2. QL-OTN 6405-2U 接入型 OTN 平台
高性价比 QL-OTN 6405-2U 系列插卡式SDH/ OTN/WDM 光传送平台，根据业务容量业务板卡灵活配置。不同业务板卡支持热插拔，并可在全系列机框中通用。具有高紧凑结构、配置灵活、低功耗等特征，且支持B/S 架构的人性化网管界面，维护简单，广泛应用于运营商、电力、广电、安全等传输、运维和数通领域。
QL-OTN 6405-2U 采用统一交叉的方式，支持 ODUK/PKT/VC 集中交叉。

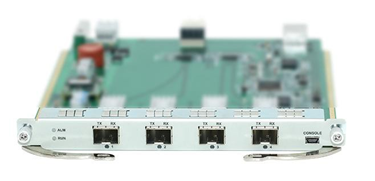

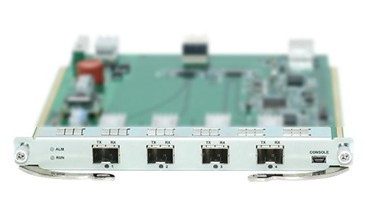

1.3. 4*10G 分组接入 OTN 业务卡
1.3.1 产品概述
4*10G 分组接入型 OTN 业务板卡是运用在 QL-OTN 6405系列平台的一款带以太网交换功能的 10G 业务板卡，它采用业界领先的芯片技术，全面支持国内和国际相关标准。
4*10G 分组接入型 OTN 业务板卡支持 4 端口 10GE 客户侧接口，适用于城域接入和城域汇聚的光传输网络应用。
1.3.2 物理特性
特性 | 描述 |
板块尺寸(mm)（宽*深*高） | 186mm*215mm*20mm |
用户侧接口 | 4 个基于 SFP+的 10GE |
工作环境 | 工作温度: -5C～50C
存储温度: -40C～70C
相对湿度: 5%～95%, 无凝结 |
典型功耗 | 40W |
1.3.3 技术规格
| 技术指标描述用户侧信号以及映射方式10GE-LAN (via packet switch) <-> 10GE Uplink (GFP-F) <->ODU2传输保护LAG1+1以太网专线（EPL）业务支持以太网专线(EPL)业务 以太网虚拟专线（EVPL）业务支持多个以太网 2 层业务汇聚 支持以太网业务 2 层转发LAG 功能支持以太网端口聚合流控功能支持基于 IEEE 802.3x 的流量控制QoS 功能支持基于端口或者端口+VLAN 业务的 QoS 功能限速功能支持基于端口或者端口+VLAN 业务的限速功能 |
以太网 OAM | 支持以太网业务的性能监控与告警监控上报 |
MPLS-TP 功能 | 支持以太网 MPLS-TP 转发业务 |

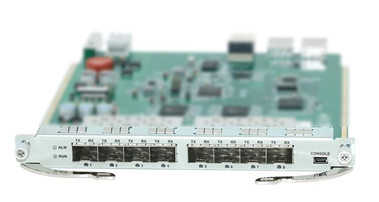

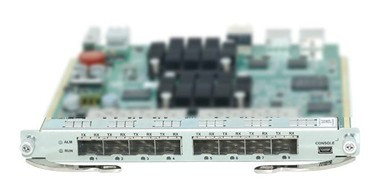

1.4. 8*FE/GE 分组接入 OTN 业务卡
1.4.1 产品概述
8*FE/GE 分组接入型 OTN 业务板卡是运用在QL-OTN 6405系列平台的一款带以太网交换功能的业务板卡，它采用业界领先的芯片技术，全面支持国内和国际相关标准。
8*FE/GE 分组接入型 OTN 业务板卡支持 8 端口客户侧接口，可以灵活满足 GE/FE 分组业务，适用于城域接入和城 域汇聚的光传输网络应用。
1.4.2 物理特性
特性 | 描述 |
板块尺寸(mm)（宽*深*高） | 186mm*215mm*20mm |
用户侧接口 | 8 个基于 SFP 的 GE/FE 的端口 |
工作环境 | 工作温度: -5C～50C
存储温度: -40C～70C
相对湿度: 5%～95%, 无凝结 |
典型功耗 | 40W |
1.4.3 技术规格
技术指标 | 描述 |
用户侧信号以及映射方式 | FE/GE (via GFP-F) <-> ODU0 |
传输保护 | LAG1+1 |
以太网专线（EPL）业务 | 支持以太网专线(EPL)业务
|
以太网虚拟专线（EVPL）业务 | 支持多个以太网 2 层业务汇聚
支持以太网业务 2 层转发 |
LAG 功能 | 支持以太网端口聚合 |
流控功能 | 支持基于 IEEE 802.3x 的流量控制 |
QoS 功能 | 支持基于端口或者端口+VLAN 业务的 QoS 功能 |
限速功能 | 支持基于端口或者端口+VLAN 业务的限速功能 |
以太网 OAM | 支持以太网业务的性能监控与告警监控上报 |
MPLS-TP 功能 | 支持以太网 MPLS-TP 转发业务 |
1.5. 2/4*OTU2 线路卡
1.5.1 产品概述
2/4*OTU2 线路卡采用业界领先的芯片技术，全面支持国内和国际相关标准。
2/4*OTU2 线路卡支持 2 端口或 4 端口 OTU2/OTU2e 线路侧接口，适用于城域接入和城域汇聚的光传输网络应用。
1.5.2 物理特性
特性 | 描述 |
板块尺寸(mm)（宽*深*高） | 186mm*215mm*20mm |
线路侧接口 | 2 或 4 个基于 SFP+的 OTU2/OTU2e |
工作环境 | 工作温度: -5C～50C
存储温度: -40C～70C
相对湿度: 5%～95%, 无凝结 |
典型功耗 | 40W |
1.5.3 技术规格技术指标 描述
系统侧信号以及复用结构 | WDM port:
OCh<->OTU2/2e<->ODU2/2e;
OCh<->OTU2<->ODU2<->ODU0 or ODU1 or ODUflex or mixed ODU0/ODU1/ODUflex |
Grey port:
OTU2/2e<->ODU2/2e;
OTU2<->ODU2<->ODU0 or ODU1 or ODUflex or mixed ODU0/ODU1/ODUflex | |
系统侧 FEC | OTU2/2e: G.709 GFEC or EFEC (I.4 or I.7) |
带内管理 | GCC0 on OTU2/OTU2e |
GCC1 or GCC2 or GCC1+2 on ODU2/2e or ODU1 or ODU0 | |
传输保护 | SNC/N, SNC/I, SNC/S, OCh1+1 |
1.6. 8*FE/GE EoO+EoS 多业务接入 OTN 业务卡
1.6.1 产品概述
8*FE/GE EoO+EoS 多业务接入 OTN 业务卡支持 EoO+EoS 功能的业务卡，它采用业界领先的芯片技术，全面支持国
内和国际相关标准。
8*FE/GE EoO+EoS 多业务接入 OTN 业务卡支持 8 个 FE/GE 客户侧端口，可以灵活满足 GE/FE 业务分组交换 EoO 业 务以及 EoS 业务功能，再映射到 OTN 传输，适用于城域接入和城域汇聚的光传输网络应用。
1.6.2 物理特性
特性 | 描述 |
板块尺寸(mm)（宽*深*高） | 186mm*215mm*20mm |
用户侧接口 | 8 个基于 SFP 的 FE/GE 接口 |
工作环境 | 工作温度: -5C～50C
存储温度: -40C～70C
相对湿度: 5%～95%, 无凝结 |
典型功耗
| 50W |
1.6.3 技术规格
技术指标 | 描述 |
以太网信号以及映射方式 | FE (GFP-F) <-> VC12-xv or VC3-xv <->VC4 |
FE(GMP or GFP-F)<->ODU0 | |
GE (GFP-F) <-> VC4-xv or VC3-xv <->VC4 | |
GE(TTT_GMP or GFP-F)<->ODU0 | |
SDH 信号以及映射方式 | STM-1 <-> VC4
STM-4 <-> VC4 or VC4-4C
STM-16 <-> VC4 or VC4-4C or VC4-16C |
虚级联和 LCAS 功能 | 最大支持 32 个虚级联组（32 个 VCG）
支持 LCAS 和非 LCAS 功能 |
以太网专线（EPL）业务 | 支持以太网专线(EPL)业务 |
以太网虚拟专线（EVPL）业务 | 支持多个以太网 2 层业务汇聚
支持以太网业务 2 层转发 |
LAG 功能 | 支持以太网端口聚合 |
流控功能 | 支持基于 IEEE 802.3x 的流量控制 |
QoS 功能 | 支持基于端口或者端口+VLAN 业务的 QoS 功能 |
限速功能 | 支持基于端口或者端口+VLAN 业务的限速功能 |
以太网 OAM | 支持以太网业务的性能监控与告警监控上报 |
MPLS-TP 功能 | 支持以太网 MPLS-TP 转发业务 |

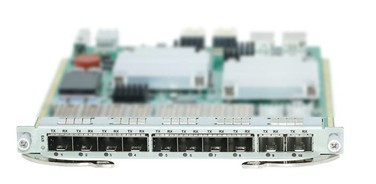

1.7. OTN 下联业务卡
1.7.1 产品概述
OTN 下联业务卡是运用在QL-OTN 6405系列 平台的一款 10G OTN Muxponder 板块，它采用业界领先的芯片技术，全面支持国内和国际相关标准。
OTN 下联业务卡业务卡，支持 2 端口 OTU2 系统侧接口，支持 8 端口 OTU0/1 业务接口，适用于城域接入和城域汇
聚的光传输网络应用。
1.7.2 物理特性
特性 | 描述 |
板块尺寸(mm)（宽*深*高） | 186mm*215mm*20mm |
业务接口 | 8 个基于 SFP 的 OTU0/OTU1 业务接口
2 个基于 SFP+的 OTU2 业务接口 |
工作环境 | 工作温度: -5C～50C
存储温度: -40C～70C
相对湿度: 5%～95%, 无凝结 |
典型功耗 | 40W |
1.7.3 技术规格
技术指标 | 描述 |
用户侧信号以及映射方式 | OTU1 <->ODU1 <-> ODU0 <-> STM-1/STM-4 |
OTU1 <-> ODU1 <->STM-16 | |
OTU1 <->ODU0 <-> FE/GE (via GFP-F) | |
OTU2 <->ODU0 <-> FE/GE (via GFP-F) | |
OTU2 <->ODU0 <-> STM-1/STM-4 | |
OTU2 <->ODU1 <->STM-16 | |
系统侧 FEC | OTU2: G.709 GFEC or EFEC (I.4 or I.7) OTU1: G.709 GFEC |
带内管理 | GCC0 on OTU2 or OTU1 |
GCC1 or GCC2 or GCC1+2 on ODU2 | |
GCC1 or GCC2 or GCC1+2 on ODU1 | |
GCC1 or GCC2 or GCC1+2 on ODU0 | |
传输保护 | SNC/N, SNC/I, SNC/S, OCh1+1 |
1.8. SDH 业务卡
1.8.1 产品概述
SDH 业务卡是运用在QL-OTN 6405系列平台的一款 SDH 板卡，它采用业界领先的芯片技术，全面支持国内和国际相关标准（如 ITU-T G.707，G.783 等）。
SDH 业务卡，支持 8 端口 STM-1/4、4 端口 STM-16 或 2 端口 STM-64 客户侧接口，适用于城域接入和城域汇聚的光 传输网络应用。
1.8.2 物理特性
特性 | 描述 |
板块尺寸(mm)（宽*深*高） | 186mm*215mm*20mm |
用户侧接口 | 8 个 SFP 的 STM-1/4 端口
4 个 SFP 的 STM-16 端口
2 个 SFP+的 STM-64 端口 |
工作环境 | 工作温度: -5C～50C
存储温度: -40C～70C
相对湿度: 5%～95%, 无凝结 |
典型功耗 | 40W |
1.8.3 技术规格
技术指标 | 描述 |
用户侧信号以及映射方式 | STM-1 <-> VC4 |
STM-4 <-> VC4 or VC4-4C | |
STM-16 <-> VC4 or VC4-4C or VC4-16C | |
STM-64 <-> VC4 or VC4-4C or VC4-16C | |
传输保护 | SNC/N, SNC/I, MSP |

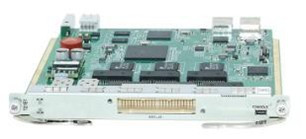

1.9. E1 业务卡
1.9.1 产品概述
E1 业务卡是运用在QL-OTN 6405系列平台的一款支持 21 路 E1 业务接入，它采用业界领先的芯片技术，全面支持国内和国际相关标准。
E1 业务卡支持 E1 映射至 STM1 的 63 个 VC12 的任一复用结构内，配合线路卡可汇聚至 OTU1 或 OTU2 业务，灵活 满足客户多条业务同时传输。适用于客户专线接入及多业务汇聚场景。
1.9.2 物理特性
特性 | 描述 |
板块尺寸(mm)（宽*深*高） | 186mm*215mm*20mm |
用户侧接口 | 21 路 E1 信号 |
工作环境 | 工作温度: -5C～50C
存储温度: -40C～70C
相对湿度: 5%～95%, 无凝结 |
典型功耗 | 15W |
1.9.3 技术规格
技术指标 | 描述 |
用户侧信号以及映射方式 | E1 <-> VC12 <-> VC4
E1 <-> VC12 <-> VC4 <-> STM-1/4 |
