产品概述

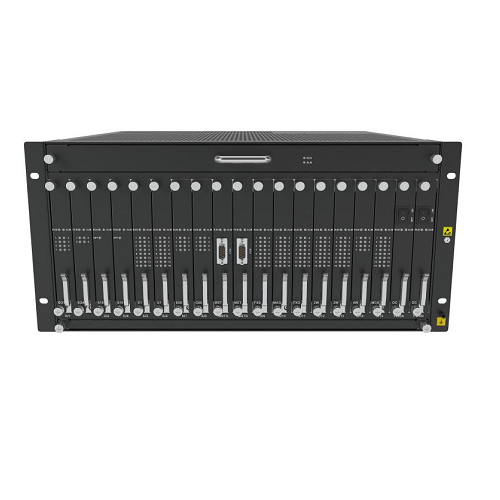

PT-60 5016 MSTP设备是一款基于SDH技术，集成SDH接入功能、PCM(64K业务)功能,数字交叉连接设备,IPPBX程控交换为一体的多业务综合光传输设备，是根据市场需求而推出STM-16级别的MSTP产品，实现了千兆/百兆以太网、传统PDH、PCM、程控交换、IPPBX接入信号等多种业务在SDH系统上的传输，能够满足电力配网智能化、工业自动化、交通、铁路等专网用户和运营商大客户对不同带宽和多种业务接口类型的接入需求。
性能特征
l机箱结构
Ø集成度高: 采用19英寸5U标准机箱
Ø插卡式设计：8高速槽位（支持光卡、ETH卡、E1卡、PCM业务卡）、7个低速槽位（支持E1卡、PCM业务卡）、2个主控槽位、2个电源槽位；
l交叉及交换容量
Ø高阶交叉：192×192 VC4 低价交叉：4032×4032 VC12
ØSIP许可：200 数字中继许可：4 程控交换可分配模拟号源：480
l系统的大接入能力
Ø8路2.5G SDH光接口（I-16、S-16.1、L-16.1、L-16.2）
Ø32路622M SDH光接口（I-4、S-4.1、L-4.1、L-4.2）
Ø64路155M SDH光接口（I-1、S-1.1、L-1.1、L-1.2）
Ø64路10M/100M以太网业务
Ø240路E1（75ohm、120ohm）
Ø240路PCM业务
l业务接口类型丰富
ØPT-60_5016型MSTP可支持STM-1、STM-4、STM-16、STM-64、E1、FE、GE、IPS、64K子业务等多种业务的接入和汇聚；
Ø64K业务包括FXO、FXS、4WEM、RS232、N×64K V.35、64K同向型G703接口、ISDN（2B+D）；
l具有多种时钟模式
Ø本地时钟
Ø线路提取时钟
Ø外部时钟2MBIT/2MHZ(2输入1输出)
l强大的64K交叉能力
Ø PT-60_5016型MSTP可支持240个E1的64K交叉；
l集成度高
Ø PT-60_5016型 MSTP主控单板集成了监控、交叉、155M、622M、2.5G、10G光，大大节约了业务槽位，增大设备业务容量；
l组网灵活
ØPT-60_5016型 MSTP可提供点对点、链路、环网、T型、多环等组网方式；
l完整的以太网功能
Ø标准的10/100M以太网接口和千兆以太网接口，采用GFP封装和VC虚拟级联等技术，线速交换，带宽可调，速率自适应。提供完整的以太网 二层交换功能，支持透传、交换、汇聚。VLAN、优先级、STP、等功能；
l保护能力完善
Ø优化的网络级保护：子网连接保护、复用段链路保护（MSP 1+1）；
Ø完整的硬件冗余保护：1+1交叉盘保护；1+1时钟源保护；1+1电源盘保护；
Ø可平滑升级、配置灵活、扩容方便；
Ø功能模块化设计，可以直接更换光线路接口盘实现STM_1至STM_4至STM_16至STM_64设备升级，扩展槽位通用，增加或更换业务扩展盘，可增加业务容量或调整业务接入传送类型，扩容非常方便；
l统一网管，升级维护便利
ØPT-60系列产品采用统一的网管平台，进行集中操作、维护和管理，实现电路的配置和调度，保证网络的安全运行；
ØPT-60_5016设备支持端口环回控制，支持多种告警，可以准确定位故障，方便进行故障修复测试；支持底层、FPGA的远程在线升级功能，易于维护，更可灵活提供新功能；
技术参数
lSDH光接口
容量等级：STM-1(155Mbps),STM-4(622Mbps)，STM-16(2.5Gbps)；
接口类型：S1.1,L1.1,L1.2,S4.1,L4.1,L4.2,S16.1,L16.1,L16.2；
l电接口
E1接口：阻抗为75Ω和120Ω；
以太网接口：10/100BASE-TX and 1000BASE-SX/LX ；
l保护
网络保护： SNCP ,1+1 MSP；
硬件保护： 1+1 交叉主控备份，1+1电源保护；
l交叉连接
VC-12, VC-4 单向，双向和广播；
64k交叉连接；
l系统电源
供电电源：双电源DC-48V；
电压范围：DC–36V ~ DC–72V ；
系统功耗：≤360W ；
l工作温度
-10℃ ~ +50℃；
l存储温度
-40℃ ~ +70℃；

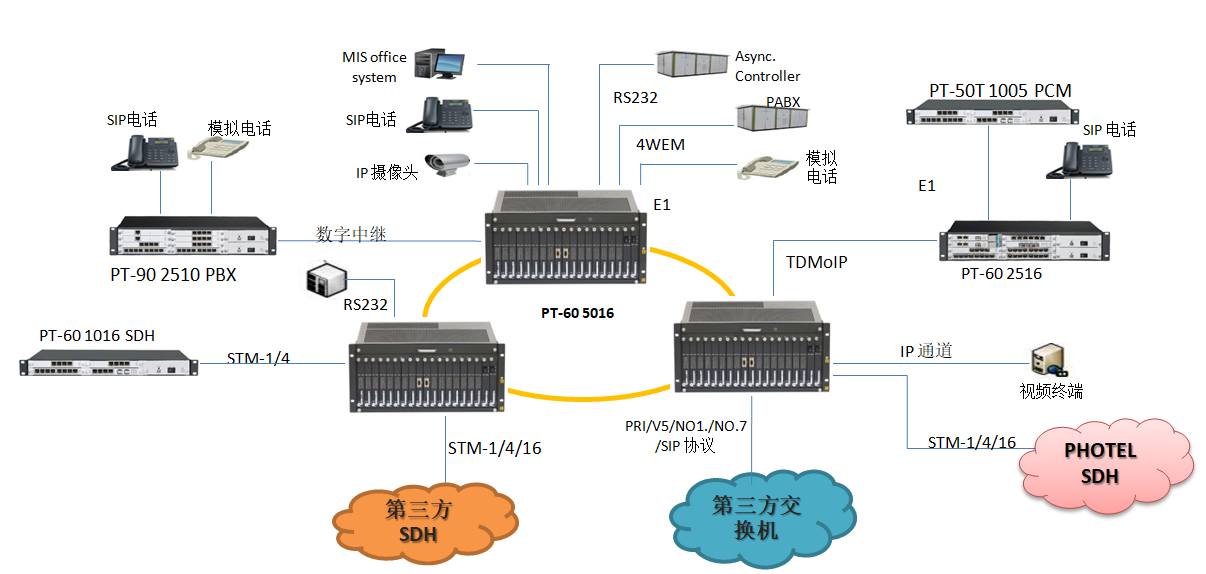

产品应用
