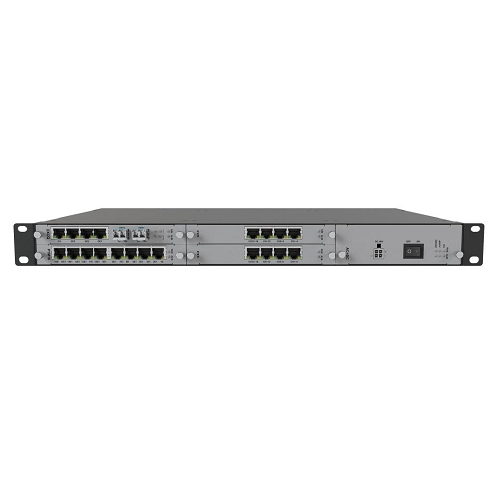

产品概述
PT-60 1004设备是一款基于SDH技术，集成SDH接入功能、PCM(64K业务)功能,数字交叉连接设备,IPPBX程控交换为一体的多业务综合光传输设备。PT-60 1004上联接口支持标准STM-1/4 光接入、E1电口接入，支路侧支持SDH接入、PDH接入、PCM接入、以太网接入、程控交换接入、IP SIP接入；能够满足电力配网智能化、工业自动化、交通、铁路等专网用户和运营商大客户对不同带宽和多种业务接口类型的接入需求。
产品特点
l光传输接口
Ø光口类型：S1.1/L1.1/L1.2、S4.1/L4.1/L4.2；
Ø光波长：1550nm或1310nm；
Ø光口等级：STM-1、STM-4；
l组网能力
Ø具有链路、环网、网格网、多环相切等组网能力；
Ø具有SNCP、MSP网络保护功能；
l业务接入类型
ØFXO、FXS、2/4W E&M、RS232、RS485、V35、G703、FE 以太网、E1、载波、磁石等；
Ø支持异步或同步数据，支持数据口的 N*64K 配置；
Ø特殊接口可定制；
Ø网管接口：RS232 或 ETH。
l业务容量
Ø交叉容量：20*20 VC-4交叉、556*556 VC-12交叉、1664*1664 64K交叉；
ØSTM-4 SDH光接口5个；
ØSTM-1 SDH 光接口14个；
Ø10/100Mbit/s以太网电接口26个；
Ø10/100/1000 Mbit/s以太网电接口18个；
ØE1接口48个
ØPCM支路接口48个；
l其他参数
ØAC+DC或AC/DC电源供电；
Ø结构形式：标准机架式19”1U，1个电源板位、1个主控板位、3个业务板位；
l特色功能
Ø宽窄带一体化接入、传输；
Ø与PT-60 2516、PT-60 3516设备板卡通用，减少备件，维护方便；
Ø具备完整的告警及状态指示功能，便于维护管理。
技术参数
lE1 接口
Ø接口速率：2.048Mbps±50ppm
Ø接口码型：HDB3码，符合G.703标准
Ø接口阻抗：75Ω或120Ω
Ø帧结构： 符合ITU G.704、G.706
Ø抖动特性：满足G.742和G.823标准
l光接口
Ø接口速率：155Mbps±50ppm 或 622 Mbps±50ppm
Ø输出光功率：≥-15dBm
Ø接收灵敏度：≤-35dBm
Ø光波长： 1310nm/1550nm
Ø光接口连接器：SFP/LC
l工作电源
Ø输入电压：标准 -48VDC和220VAC
Ø电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC
Ø电源功耗：<50W
l以太网接口
Ø速度：10/100Mbps自适应，全/半双工自适应
Ø协议：IEEE802.3，IEEE802.1Q (VLAN)
Ø连接器：RJ45
l工作环境
Ø工作温度：-10℃~ +50℃
Ø工作湿度：5% ~95% (无凝结)
Ø储藏温度：-40℃~ +80℃
l结构尺寸
Ø尺寸：440mm x 260mm x 44mm
Ø重量：4KG
产品应用

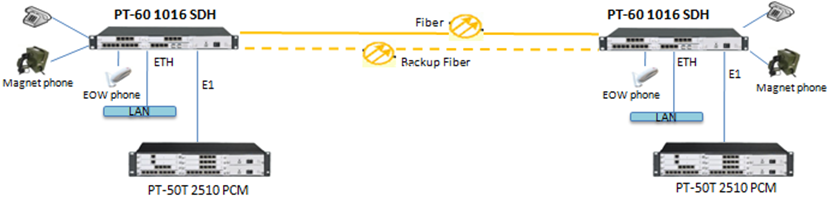

图一：点对点应用

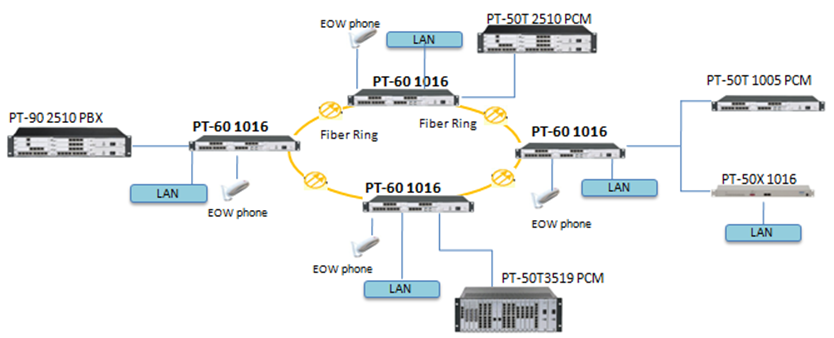

图二：环状网应
