产品概述

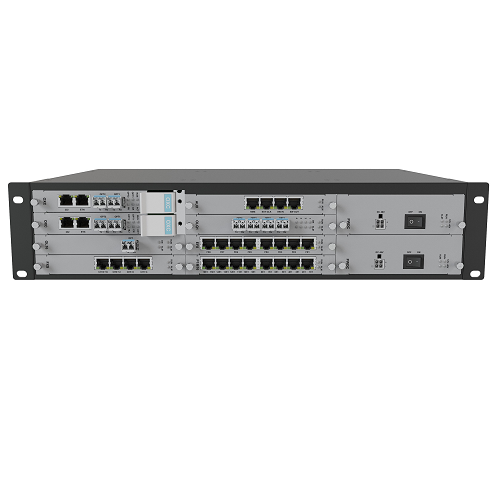

SDH技术，集成PCM(64K业务,数字交叉连接设备PT-60 2516上联接口支持标准E1电口接入，支路侧支持PDH接入、IP SIP接入；能够满足电力配网智能化、工业自动化、交通、铁路等专网用户和运营商大客户对不同带宽和多种业务接口类型的接入需求。
产品特点
l光传输接口
Ø光口类型：光口类型：S1.1/L1.1/L1.2、S4.1/L4.1/L4.2、S16.1/L16.1/L16.2；
Ø光波长：1550nm 或 1310nm；
Ø光口等级：STM-1、STM-4、STM-16；
l组网能力
Ø具有链路、环网、多环相切等组网能力；
Ø具有 SNCP、MSP 网络保护功能；
l业务接入类型
ØFXO、FXS、2/4W E&M、RS232、RS485、V35、G703、FE 以太网、E1、载波、磁石等；
Ø支持异步或同步数据，支持数据口的 N*64K 配置；
Ø特殊接口可定制；
Ø网管接口：RS232 或 ETH。
l业务容量
Ø交叉容量：192*192 VC-4 交叉、4032*4032 VC-12 交叉、8192*8192 64K 交叉；
ØSTM-16 SDH 光接口 4 个 ；
ØSTM-4 SDH 光接口 14 个；
ØSTM-1 SDH 光接口 28 个；
Ø10/100Mbit/s 以太网电接口 48 个；
Ø10/100/1000 Mbit/s 以太网接口 12 个；
ØE1 接口 96 个；
ØPCM 支路接口 96 个；
l其他参数
ØAC+ DC，DC+DC,AC+AC,AC 或者 DC 电源供电；
Ø结构形式：标准机架式 19”2.5U；
Ø插卡式安装：2 个电源板位，2 个主控板位，6 个业务板位；
Ø设备支持主时钟、光口线路时钟、外时钟多种时钟组网方式；
Ø与 PT-60 1016、PT-60 3516 等 PT-60 MSTP 设备统一管理的中文网管系统；
Ø网管接口：RS232 接口或以太网接口。
技术指标
l光接口
ØSTM-16 光口
1.比特率：248.832Mb/s
2.接口特性：ITU-T G.957/G.958
3.接口码型：NRZ
4.工作波长：1310nm（可选 1550nm）
5.灵 敏 度：≤-20dB
6.适 配 器：SFP
7.接口： S-16.1
ØSTM-4 光口
1.比特率： 622.08Mb/s
2.接口特性： ITU-T G.957/G.958
3.接口码型： NRZ
4.工作波长： 1310nm（可选 1550nm）
5.灵 敏 度：≤-28 dB
6.适 配 器： SFP
7.接口： S-4.1
ØSTM-1 光口
1.比特率：155.520Mb/s
2.接口特性：ITU-T G.957/G.958
3.接口码型：NRZ
4.工作波长：1310nm（可选 1550nm）
5.灵 敏 度：≤-32dB
6.适 配 器：SFP
7.接口： S-1.1
lE1 接口
1.比特率： 2048Kb/s±50PPm
2.接口特性：符合 ITU-T G.703
3.接口码型：HDB3
4.接口阻抗：75Ω或 120Ω可选，默认配置为 75Ω
5.抖动特性：符合 ITU-T G.823
l百兆以太网接口
1.速度：10/100Mbps自适应，全/半双工自适应
2.协议：IEEE802.3，IEEE802.1Q (VLAN)
3.连接器：RJ45
l千兆以太网接口
1.速度：10/100/1000Mbps自适应，全/半双工自适应
2.协议：IEEE802.3，IEEE802.1Q (VLAN)
3.连接器：RJ45
l工作电源
1.输入电压：标准-48VDC和220VAC
2.电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC
3.电源功耗：<50W
l工作环境
1.工作温度：-25oC ∼ +55oC
2.工作湿度：5% ∼95% (无凝结)
3储藏温度：-40oC ∼ +70oC
l结构尺寸
1.尺寸：440mm x 270mm x 100mm
2.重量：8KG
