PT-50T 3519 240路 PCM设备

产品概述

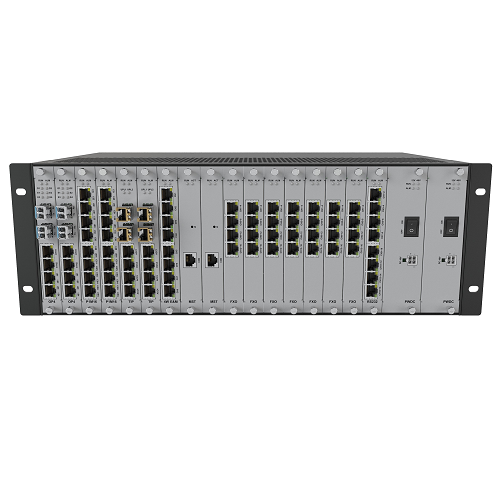

 PT-50T 3519 PCM多业务传输设备采用标准19英寸3.5U高、插卡式结构，共有19个槽位，其中电源盘占2个槽位，主控盘占2个槽位，业务盘为15个槽位，所有板卡支持热插拔。
       主控盘包含1个以太网网管接口；业务盘插槽可插入各种类型的接口板，如FXS（16路）、FXO（16路）、4WE&M（8路）、RS232（16路 ）、ISDN（2路）、MAG（16路）和热线（16路）、V35（8路）等；PT-50T具有完善的网管功能，与丰泰通信公司的网管协议兼容。

性能特征

l业务容量

Ø主控板具有256*E1处理能力；

Ø交叉能力：256*E1的全部64K时隙的任意交叉；

Ø接入用户数（含数字、模拟用户）：≤240个。

l可选业务接入类型

ØFXO、FXS、2/4W E&M、RS232、RS485、V35、G703、ETH、载波、磁石等；

Ø支持异步或同步数据，支持数据口的N*64K配置；

Ø特殊接口可定制；

Ø电源支持：220VAC或-48VDC或220VAC加-48VDC。

l特色功能

Ø与PT-50T 1005和PT-50T 2510 PCM设备用户板卡通用，减少备件，维护方便；
上连通道可实现多接口、多协议类型互为备份。

l传输接口品种齐全

Ø E1接口、PDH光接口、SDH光接口、TDM over IP接口、HDSL接口和PON接口等。



技术参数

lE1 接口

Ø接口速率：2.048Mbps±50ppm

Ø接口码型：HDB3码，符合G.703标准

Ø接口阻抗：75Ω或120Ω

Ø帧结构： 符合ITU G.704、G.706

Ø抖动特性：满足G.742和G.823标准

l光接口

Ø接口速率：155Mbps±50ppm

Ø输出光功率：≥-15dBm

Ø接收灵敏度：≤-35dBm

Ø光波长： 1310nm/1550nm

Ø光接口连接器：SFP/LC

l工作电源

Ø输入电压：标准 -48VDC和220VAC

Ø电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC

Ø电源功耗：<200W

l以太网接口

Ø速度：10/100Mbps自适应，全/半双工自适应

Ø协议：IEEE802.3，IEEE802.1Q (VLAN)

Ø连接器：RJ45

l工作环境

Ø工作温度：-10℃∼ +50℃

Ø工作湿度：5% ∼95% (无凝结)

Ø储藏温度：-40℃∼ +80℃

l结构尺寸

Ø尺寸：440mm x 276mm x 154mm

Ø重量：15KG
