产品描述

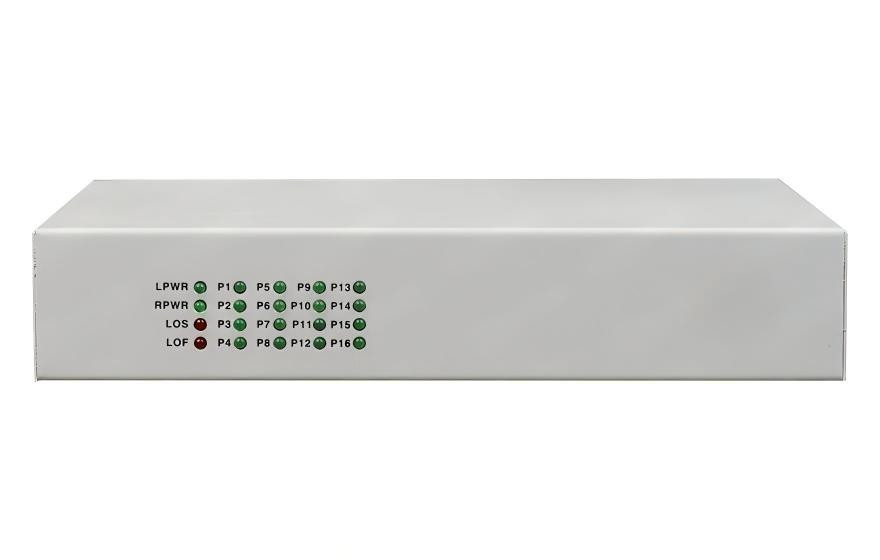

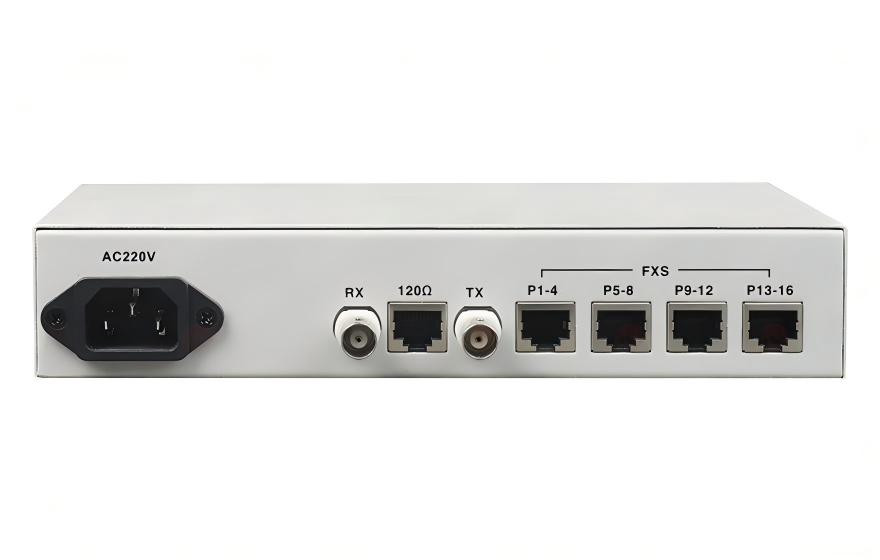

本设备为桌面型，有4U机架插卡型，可提供16路电话输出。设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。许多电信运营商的客户都是租用E1线路用于电脑联网，可采用本设备在E1租线上开通几路电话，这样总部与分公司之间就可以免费通话了。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 可监控对端告警状态；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 语音口支持FXO口和FXS口，EM2/4音频接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ 16路语音接入，支持来电显示功能和反极性计费功能；
◆ 支持各个站点的相互放号功能；
◆ 能检测E1信号丢失时为对端设备关机还是E1不通；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；
◆ 支持4U 17槽机框插卡式，可实现SNMP网管；
◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准；
技术参数
◆ E1 接口
设备接口： 设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式 75Ω/平衡式 120Ω 非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm
◆ FXS 用户电话口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
◆ FXO 中继口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损： 20 dB
◆ E&M 2/4线音频接口
E&M类型： TYPE V
E线*大电流：22mA;饱和电压：3V
M线恒定电流：7mA; *小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
◆ 磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
◆ 电气和机械特性
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: 216（长）X140（宽）X41（高）mm 桌面型
◆ 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100000小时

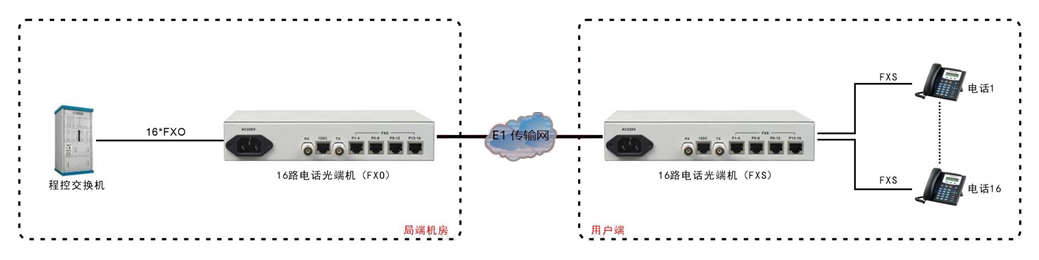

应用方案
说明：
1：局端机房放E1转16路FXO设备 （型号FCC-E1O16），接程控交换机PBX的用户接口；
2：用户端放E1转16路FXS设备 （型号FCC-E1S16），可以直接连接电话机。
