24千兆光口+8千兆复用电口+4个万兆SFP+ 万兆网管型机架式工业汇聚交换机

1. 产品说明

QLD248GST4-SFP交换机是公司推出的一款万兆三层核心交换机，QLD248GST4-SFP交换机是一款增强型IPv6万兆以太网交换机，具备先进的硬件处理能力和*丰富的业务特性。整机采用模块化设计，*大支持4个万兆SFP+端口，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，支持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，QLD248GST4-SFP交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在机房机柜中。机架式的安装特性、宽温操作，使QLD248GST4-SFP的交换机成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。

2.产品特性

Ø数据控制：支持802.3X全双工流控，支持网络风暴抑制

Ø冗余网络：支持STP/RSTP/MSTP，支持ERPS（自愈时间<20ms）

Ø组播管理：支持IGMP Snooping V1/V2/V3

ØVLAN：支持IEEE 802.1Q  VLAN，有效隔离广播域

Ø链路聚合：支持链路静态/动态聚合,提供完善的带宽利用率

ØQOS：支持COSDSCP，4个队列，支持WRRSP调度模式

Ø安全管理：支持ACL访问控制列表，支持802.1X

Ø管理功能：支持WEB、CLI、SNMP管理方式

Ø监控维护：支持端口镜像，接口状态监控，日志管理

3. 功能特性

Ø丰富的端口类型，灵活的端口扩展

QLD248GST4-SFP交换机支持4个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。QLD248GST4-SFP同时还提供多样化的千兆端口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

Ø强大的处理能力

QLD248GST4-SFP交换机基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

QLD248GST4-SFP提供高达598Gbps的交换容量，端口全线速过滤转发252Mpps； 保证主干网络的大流量数据无阻塞转发。

Ø完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止**或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source GuaQLD特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

Ø完备的可靠性保护机制，便捷的管理维护

QLD248GST4-SFP交换机通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用工业级的开关电源，具有防雷设计、防过压设计、防浪涌设计，双电源，宽压AC 110-240V/DC 36-72V，保证在不良自然天气及电压不稳环境下网络的正常运行。

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理；

支持命令行配置（CLI）、通过Telnet、Console口进行管理；

支持SSH2.0等加密方式，使得管理更加安全；

支持LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单；

4. 产品技术指标

Ø产品型号：QLD248GST4-SFP

Ø产品端口：24个千兆光口+8个千兆复用电口+4个万兆光口

Ø管理端口：1个Console口

Ø复位键：1个恢复出厂设置孔

Ø交换容量：598Gbps

Ø包转发率：252Mpps

Ø数码报警管：支持

ØMAC地址：

支持32K MAC地址表；

支持自动更新，双向学习；

ØDHCP：

支持DHCP Client；        支持DHCP Server；

支持DHCP Snooping；      支持DHCP Relay；

Ø工作温度：-40~85°C

Ø存储温度：-40~85°C

Ø工作湿度：10%～90%无凝结

Ø存储湿度：5%～95%无凝结

Ø外观尺寸：442（L)×325(W)×44(H)mm

Ø整机重量：＜4KG

Ø输入电压：AC/DC：110～240V

ØDC: 36～72V

Ø整机功耗：<45W

Ø端口汇聚：

支持16组汇聚 ，每组*多支持8个端口

支持静态聚合、动态聚合

Ø端口镜像：支持多对一的端口镜像，对镜像源端口的数量没有限制

Ø环路保护：支持环路检测/环路避免

Ø环网协议：支持工业级环网协议ERPS

Ø端口流控：支持半双工基于背压式控制

Ø端口限速：支持全双工基于PAUSE帧

ØIP路由：

支持基于端口的输入/输出带宽管理

支持静态路由；

动态路由支持RIP、RIPng、OSPF、PFv3；

ØQOS：

SP（Strict Priorty），严格优先级轮转算法；

WFQ (Weighted Fair Queuing)加权公平排队；

WRR (Weighted Round Robin)，加权优先级轮转算法；

Random Early Detect (RED)，随机早期检测算法；

WeightedRandomEarlyDetection (WRED)，加权随机早期检测算法；

Head Of Line，防止拥塞机制；

Best-Effort Service，尽力而为服务；

First come first served，先到先服务算法；

802.1p端口队列优先级算法；

Cos/Tos，QOS标记；

Differentiated Service，区分式服务；



Ø网线线序：支持Auto-MDIX功能，自动识别直通网线和交叉网线

Ø系统维护：

支持配置文件上传/下载；     支持升级包上传；

支持WEB恢复出厂配置；     支持系统日志功能；

支持Ping、tracert、线缆检测等诊断功能；

支持WEB界面管理（支持http及https协议）；

支持CLI界面管理；               支持Telnet远程管理；

支持SSH 2.0；                      支持SNMP网管；

支持RMON；                        支持NTP客户端；

支持LLDP；

ØVLAN：

*大支持4096个VLAN；

支持基于端口的VLAN；

支持802.1Q标准的VLAN；

支持MAC VLAN、Voice VLAN、IP VLAN；

Ø风暴抑制：支持对广播、组播、单播等进行抑制

Ø生成树：

支持STP生成树协议；

支持RSTP快速生成树协议；

支持MSTP多生成树协议；

Ø支持协议标准：

IEEE 802.3ad,链路聚合协议；

IEEE 802.3,10BASE-T以太网；

IEEE 802.3u,快速以太网标准；

IEEE 802.3ab,千兆以太网标准；

IEEE 802.3z,千兆以太网光纤标准；

IEEE 802.3ae,10G以太网标准；

IEEE 802.3x,全双工以太网数据链路层流控；

IEEE 802.3az,EEE高效节能以太网标准；

Ø协商模式：支持端口自动协商功能（自协商传输速率和双工模式）

Ø组播控制：

支持IGMP Snooping；

支持MVR（Multicast VLAN Registration）功能；

支持MLD Snooping（Multicast Listener Discovery Snooping）；

Ø安全特性：

硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四层的ACL功能；

硬件支持基于端口的IP+MAC绑定；

支持IP Source GuaQLD；     支持ARP Detection功能；

支持IEEE 802.1x端口认证；支持Radius认证；

Ø认证：

通过认证 : CE、FCC、Rohs、ISO9001：2008

工信部入网许可证 公安部检验报告

Ø平均无故障时间：300,000 小时

Ø质保：5年

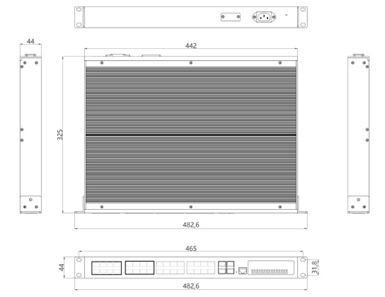

5.产品外观尺寸

长x宽x高 (mm): 442 x 325 x 44mm

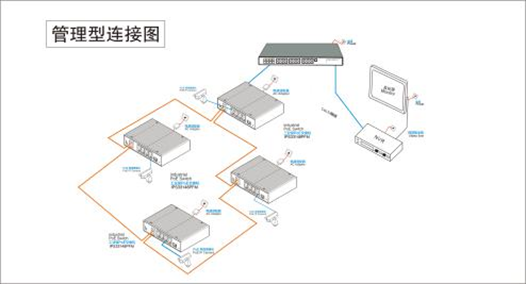

6.产品应用示意图
