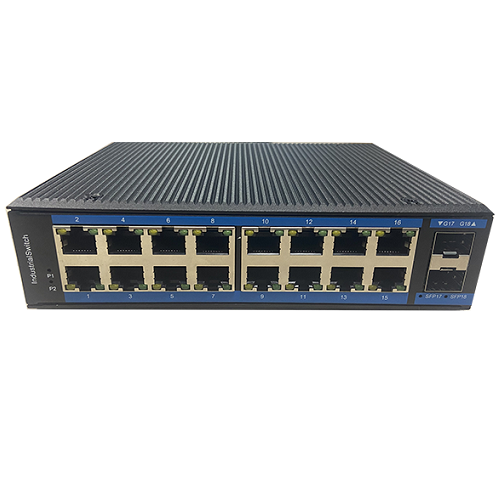

QLD216G-SFP工业级以太网交换机，支持16个10Base-T/100Base-T/1000Base-TX电口和2个1000Base-X光口。产品符合FCC、CE、ROHS标准。QLD216G-SFP交换机具有-40℃～80℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使QLD216G-SFP成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
Ø采用优质的光电一体化模块提供良好的光特性和电气特性
Ø保证数据传输可靠，工作寿命长
Ø支持全双工或半双工模式，并带有自动协商能力
Ø网口支持全自动交叉识别
Ø内带存储转发机制，支持多种协议
Ø符合工业级运营标准，平均无故障工作在30万小时以上
Ø工作电源：DC 12-52V 提供反接保护
Ø雷击浪涌冲击防护(电源)：5000A(8/20μs)
Ø产品名称：千兆2光16电工业级以太网交换机
Ø产品型号：QLD216G-SFP
Ø产品描述：16路千兆电口+2路千兆光口工业级以太网交换机
ØRJ45端口：10/100/1000BaseT(X)自动侦测，全/半双工MDI/MDI-X自适应
Ø光纤端口：1000BaseFX端口（SFP接口），支持千兆/百兆自适应
Ø网络协议：
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;
IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x;
Ø工作环境：
工作温度 ：-40～80 °C
储存温度 :-40～85 °C
相对湿度 :5%～95%(无凝露）
Ø行业标准：
EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS :
IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电
IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)
IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV ; 数据线 : ±2kV
IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线 : ±2kV
IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz)
IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s
IEC(EN )61000-4-8
Shock ：IEC 60068-2-27
Freefall ：IEC 60068-2-32
Vibration ：IEC 60068-2-6
Ø交换属性：
传输方式：存储转发 MAC地址 :8K
缓存：4Mbit 背板带宽：56G
交换时延：<10μs 功耗：<12W
Ø电源：
输入电压 ：DC12-52V（双电源冗余备份）
接入端子 ：凤凰端子
支持双电源冗余
支持内置过流4.0A保护
支持反接保护
Ø机械特性：
外壳：IP40防护等级，金属外壳
安装 ：DIN卡轨式，壁挂式安装
散热方式：自然冷却，无风扇
重量 ：0.65Kg
尺寸：175.6 x 135 x 45.5mm （宽 x 深 x 高）
ØLED指标：
电源指示灯 ：Power
接口指示灯 ：电口（Link）
Ø防护等级：IP40
Ø平均无故障时间：300,000小时
Ø质保：5年

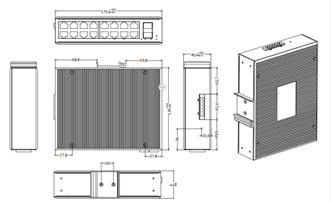

长x宽x高 (mm): 175.6 x 135 x 45.5mm
5.产品应用示意图
