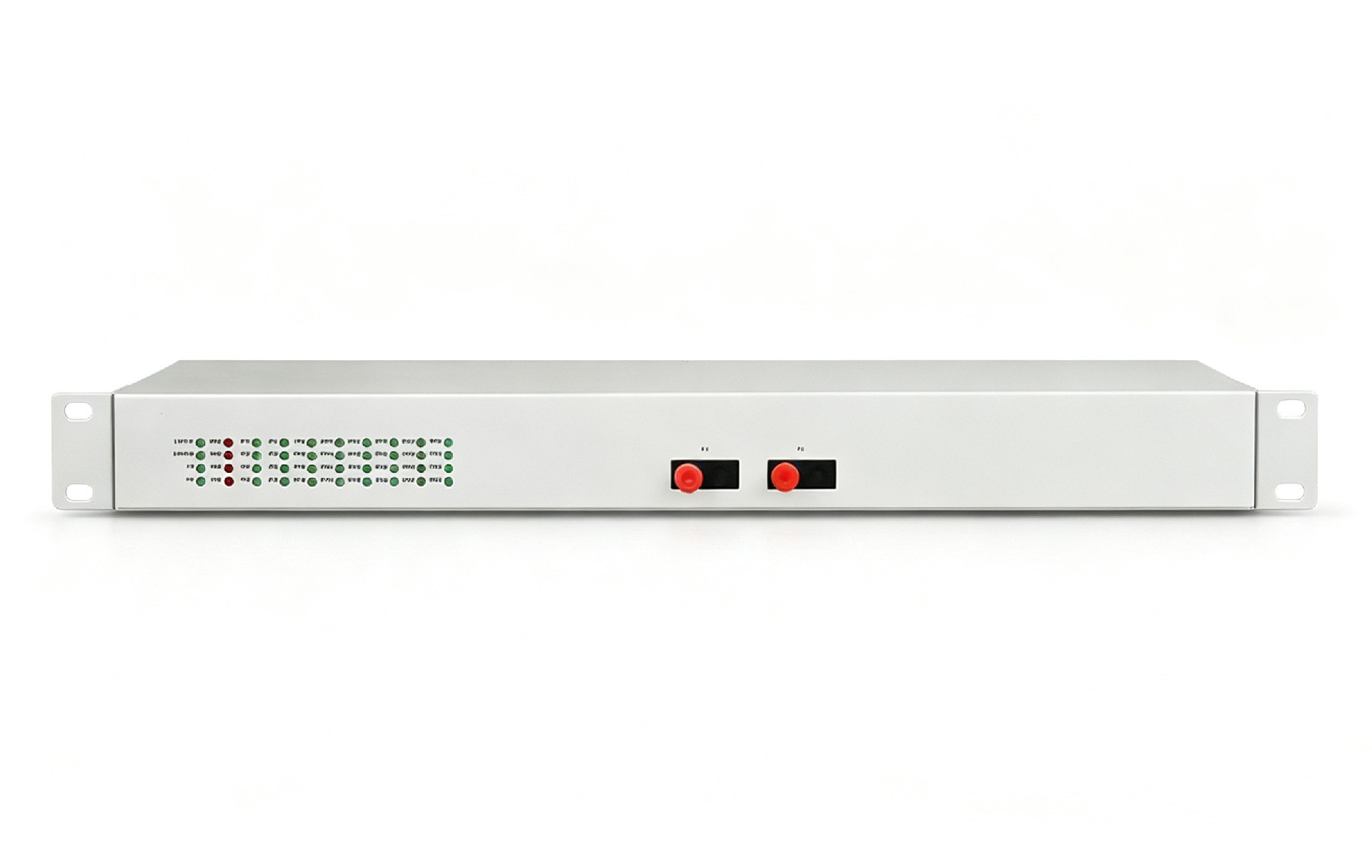

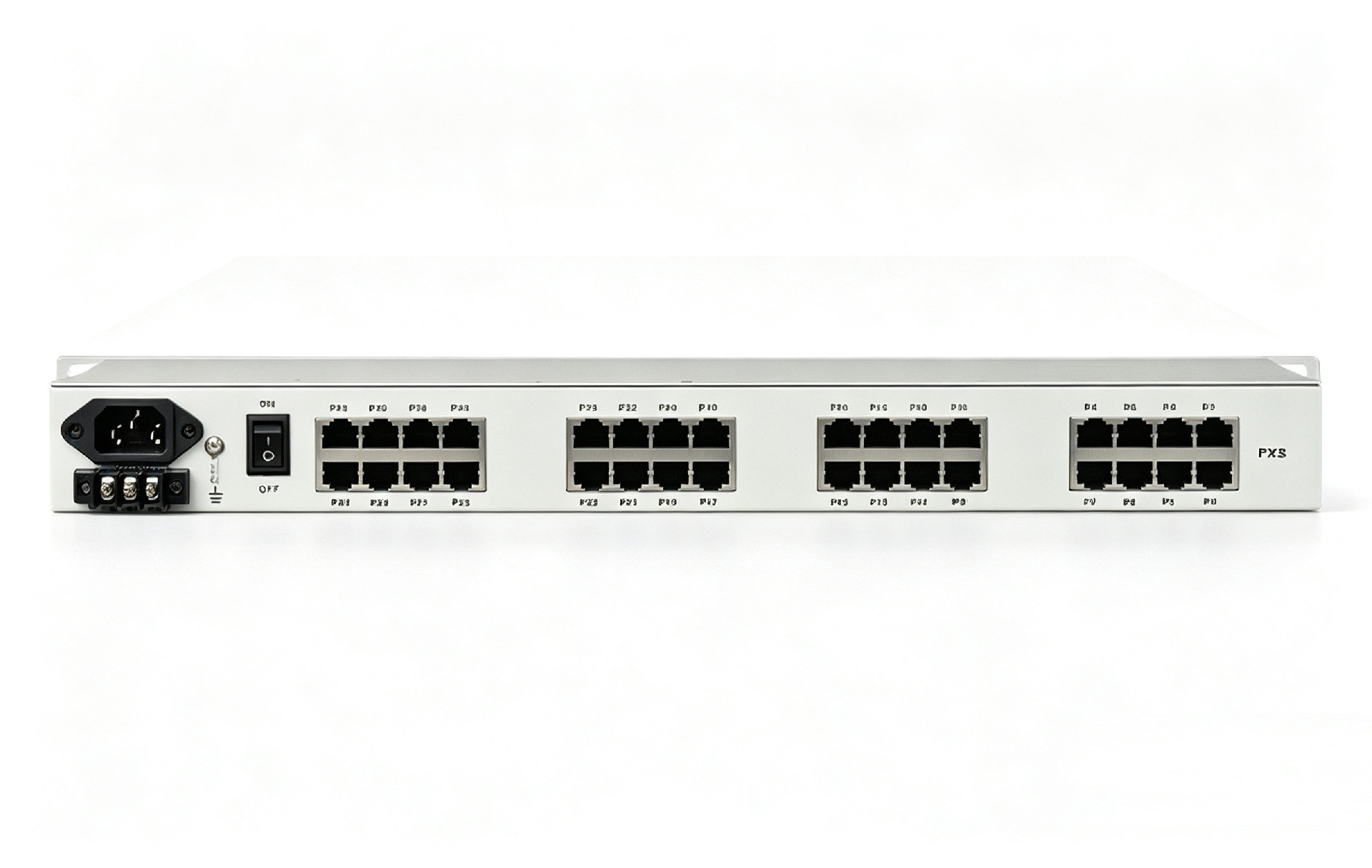

30路电话环网光端机

产品描述

       本环网型电话光端机支持上行光口与下行光口光纤传输，支持各种光纤网络拓扑结构：点对点、星型、链型、环网冗余并在此基础上网络是更复杂的网络拓扑自愈环网保护。
       中心端30 FXO接口电话，每个节点设备1-2 路FXS电话接口，环路*多30路电话，实现在恶劣环境下，数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构，工作时网络信号成链状结构，一旦传输光缆某处节点断路，设备以极短的时间自动切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险，更简化了工程安装，降低了工程成本。

功能特点

◆ 主机设计能力为30个通道FXO接口连接PBX，主机设备上的一个环*多可达30个节点（每个节点机器在FXS时只有1个FXS）;
◆ 节点机器设备可以是1-4路FXS电话接口，2端口FXS电话连接到循环节点是15；
◆ 语音接入，支持支持来电显示功能/反极性计费/传真功能；
◆ 支持各种光纤网络结构:点对点、星型、链型、环网冗余可以组合成更复杂的网络拓扑，在光纤断开时系统将在10 ms重建正常的通信网络链接、保障体系实现自愈保护、网络故障移除后总线信号传输系统将自动恢复;
◆ 支持多模式和单模光纤，多模0-2km，单模0-120km，可单组环
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式;

订购信息

技术参数

◆  光纤部份

光口：1，2

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

物理接口：RJ45座 支持Auto-MDIX

◆  FXS 用户电话接口

振铃电压：       75V

振铃频率：    25Hz

二线输入阻抗：600Ω(摘机)

回损：        20dB

◆  FXO 中继接口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损：        20 dB

◆  环境指标

工作温度：-10℃—+60℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：   ＞100000小时

应用方案

节点（Node） 应用场合：

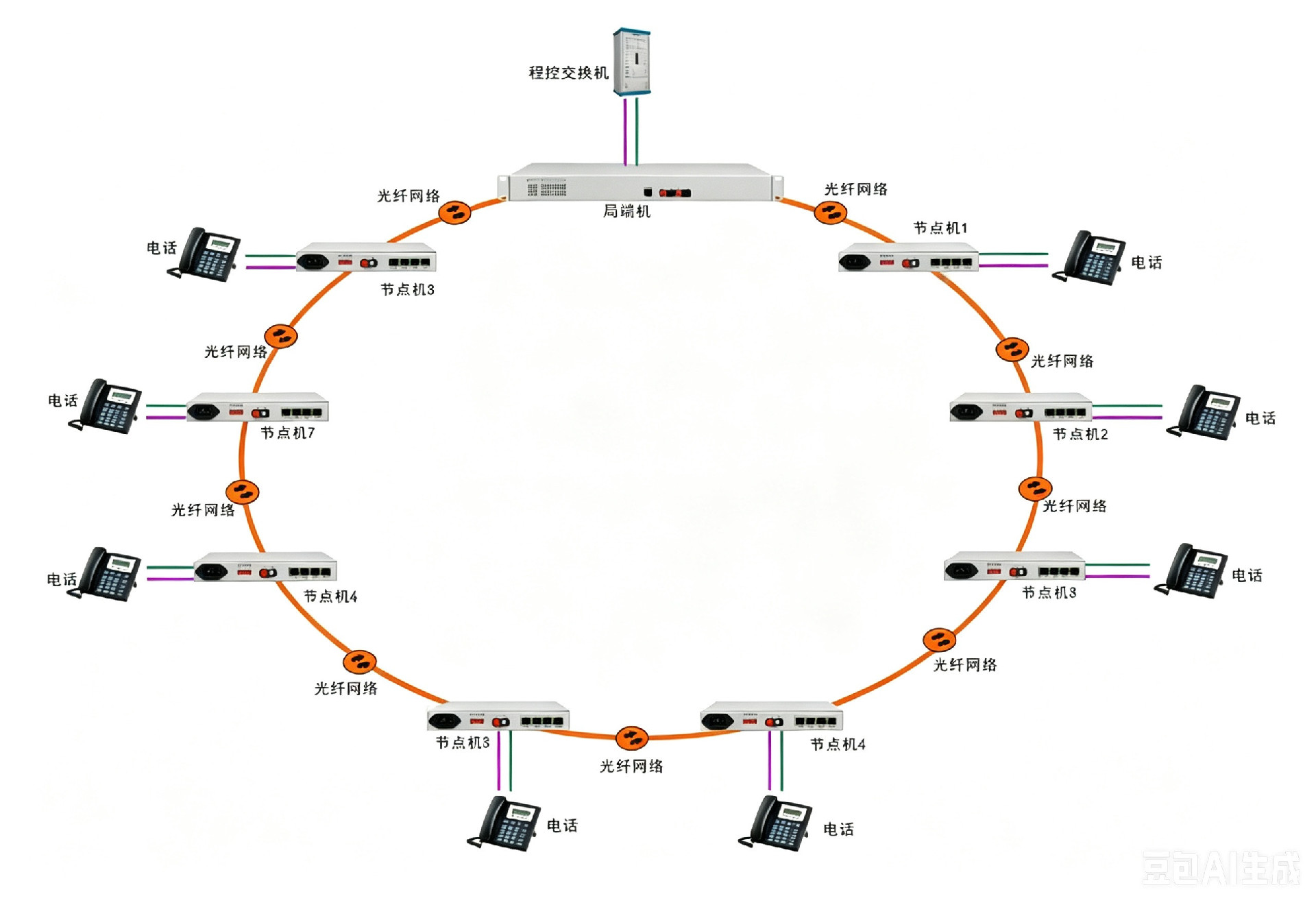

环形（Circle）应用场合：多个节点间需要提供冗余光纤链路保障总线可靠通讯时：

        采用双光口实现双纤环网冗余功能，当某处光纤故障时，系统会在10ms内重建网络链路，保障系统的正常通信，实现对总线信号传输的自愈保护功能，网络故障排除后系统会自动恢复。
