16E1 PDH光端机

产品描述

       本16E1 PDH光端机是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~16路E1接口，可选一路数字公务电话，应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 模块化宽动态光探测器；

◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 一路PCM数字公务电话（可选）；

◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；

◆ 具备在本端查看显示远端设备工作状态功能；

◆ 提供命令远端接口环回功能，便于线路维护；

◆ 无中继传输距离可达2-120公里；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。

订购信息

技术参数

◆ 光纤部分

   光口：1

   光纤：单纤双纤

   光纤接口：FC/SC/ST/LC(SFP)

   波长：850nm/1310nm 多模；1310nm/1550nm 单模

   无中继传输距离：20~120Km

   典型发射功率:

   单模1310/1550nm：≥-9dBm

   多模850nm：-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围：-28dBm~- 40dBm

◆ E1 接口

   设备接口：设备接口符合ITU-T G.703建议

   速   率： 2048Kb/s±50ppm

   码   型： HDB3

   阻   抗： 非平衡式75Ω/平衡式120Ω

   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

   抖动特性： 满足ITU-T G.742、G.823建议

   输入口允许衰减：0～6dBm

◆ FXS 公务电话接口

   振铃电压：       75V

   振铃频率：       25Hz

   二线输入阻抗：600Ω(摘机)

   回损：              20dB

◆ 电气和机械特性

   系统电源：        AC180V ～260V；DC –48V；DC +24V

   功耗：               ≤10W

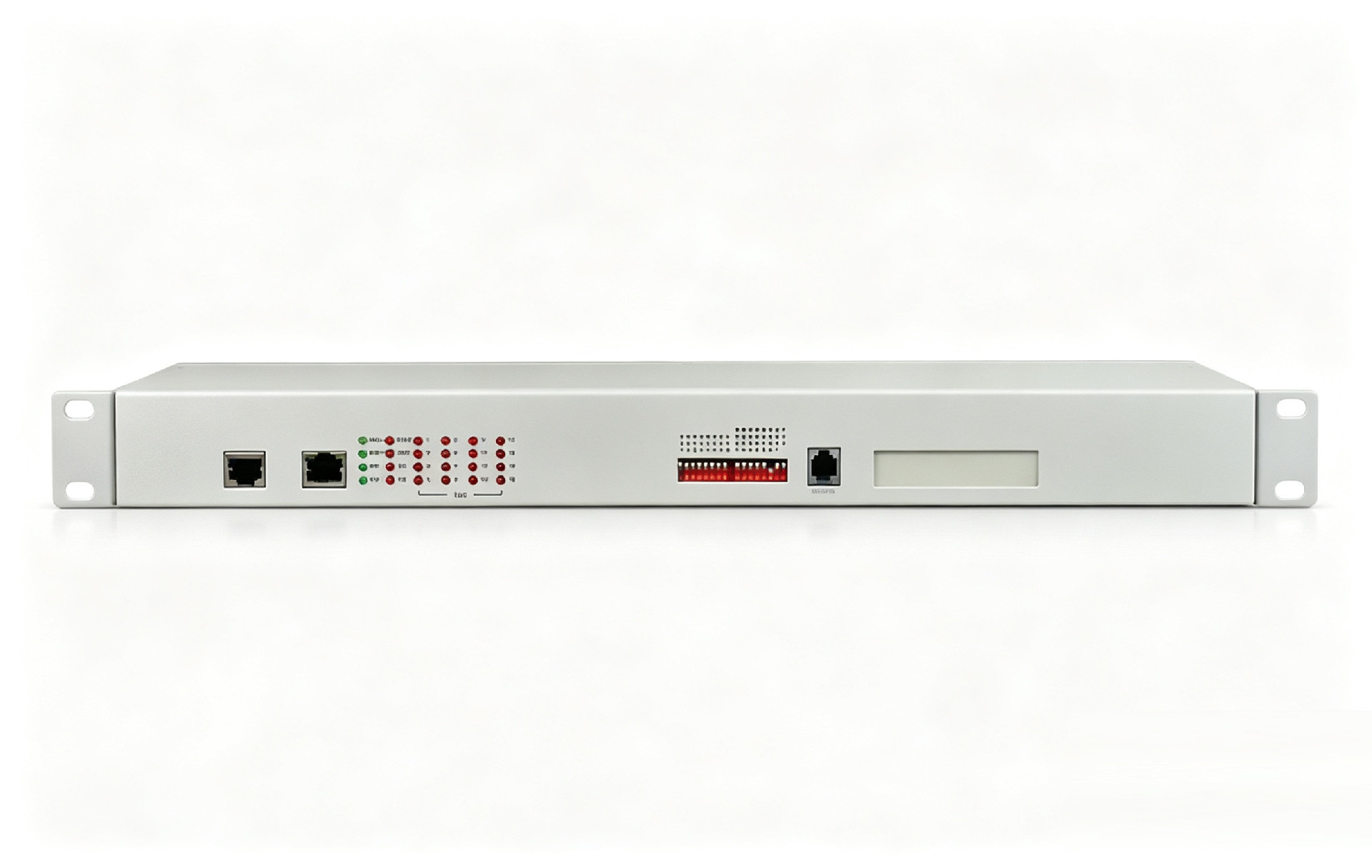

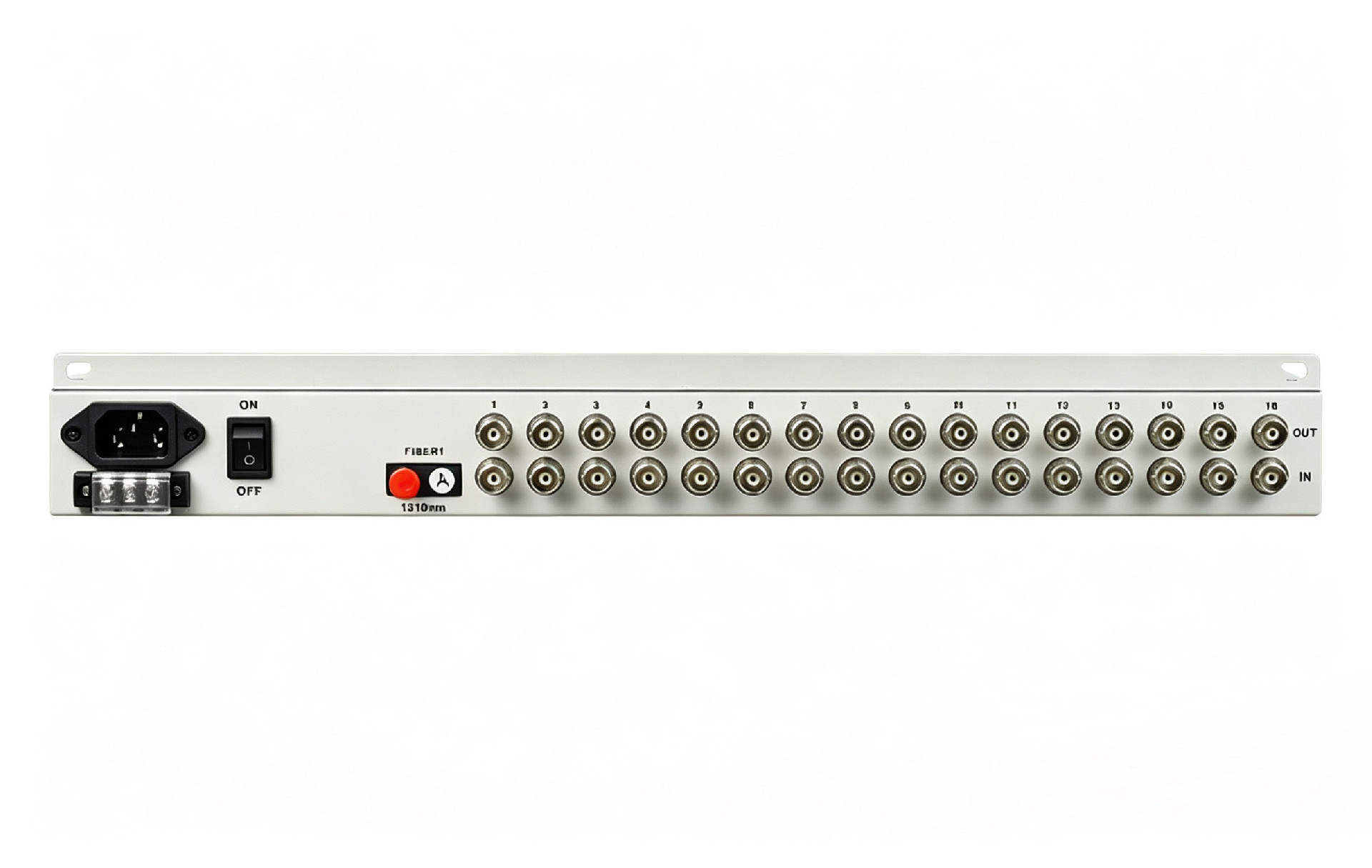

   外观结构:          485（长）X140（宽）X45（高）mm 19英寸 1U机架式

◆ 环境指标

   工作温度：-10℃—+60℃(商业级)/-40℃—+85℃(工业级)

   储存温度：-40℃—+85℃

   工作湿度：0%—95%（无凝结）

   MTBF：    ＞100000小时

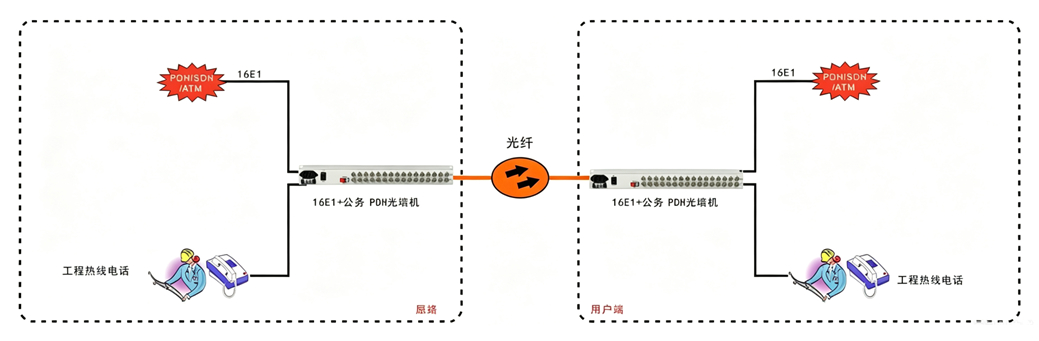

应用方案
