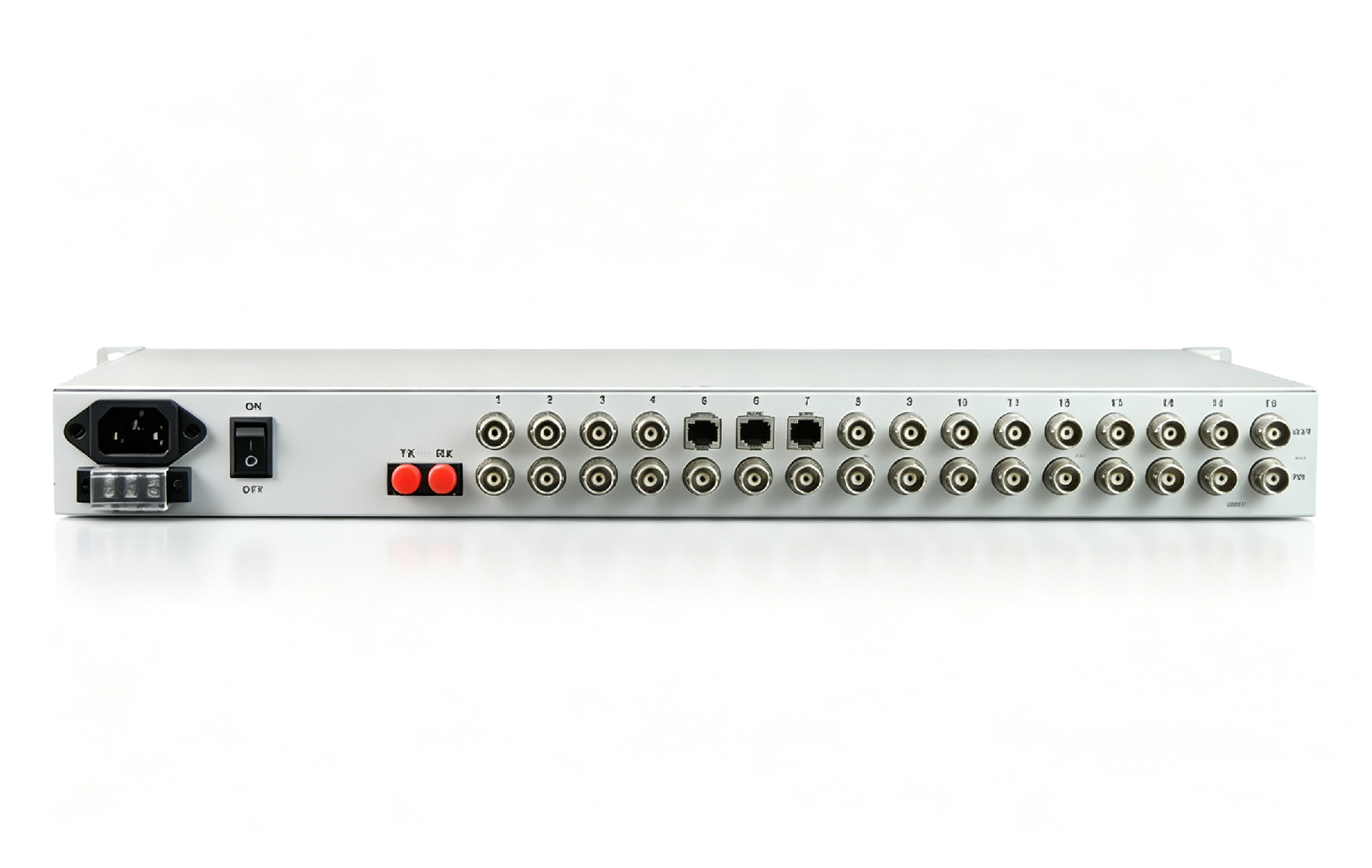

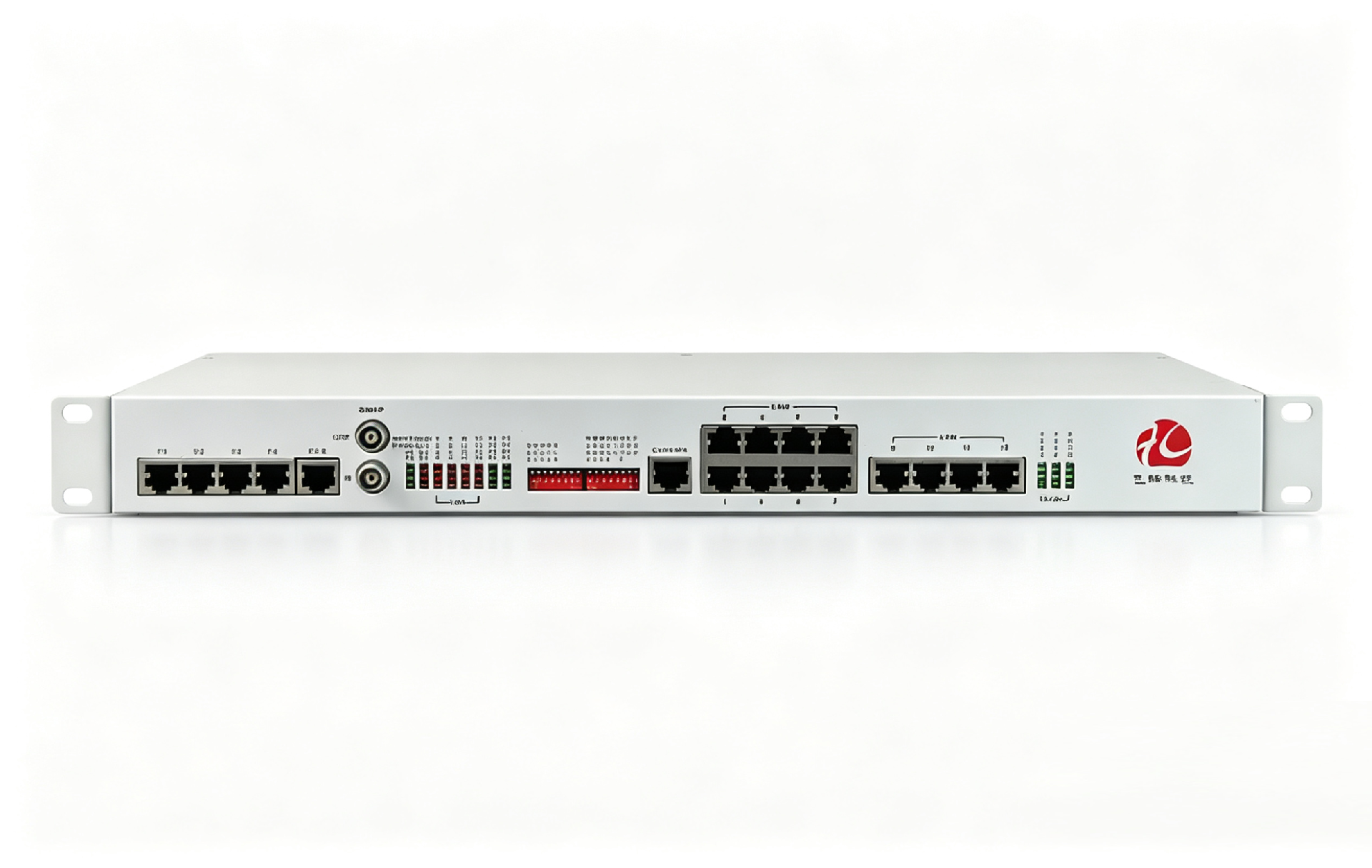

产品描述
本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~16路E1接口，可选一路数字公务电话， 12路10M/100M快速以太网接口（线速100M），以及8路电话。12路以太网接口为交换口，可支持VLAN划分。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 提供两个光接口，双光口1+1 保护（APS）， ALS（Automatic Laser Shutdown/Reduction）功能：在检测到该光路的光纤中断后，使光发送端无输出功率，当光纤恢复后又能自动恢复正常状态；
◆ 网络接口速率为10/100M，全双工/半双工自适应；12路网络为交换口，也可划分VLAN，可以设置成12个通道逻辑隔离；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；
◆ 具备在本端查看显示远端设备工作状态功能；
◆ 8路语音电话；语音电话口支持FXO口和FXS口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；
◆ 具备在本端查看显示远端设备工作状态功能；
◆ 提供命令远端接口环回功能，便于线路维护；
◆ 提供Console管理接口，便于安装开通；提供网管接口（BNC），用于网管监控；
◆ 无中继传输距离可达2~120公里；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。
技术参数
◆ 光纤部分
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ E1接口
设备16路E1接口均符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式 75/平衡式 120
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0~6dBm
◆ FXS电话口
振铃电压： 75V
振铃频率： 25HZ
二线输入阻抗：600Ω(摘机)
回 损： 40 dB
◆ FXO交换机接口
振铃检测电压： ≥35V，≤90V
振铃检测频率： 17HZ-60HZ
二线输入阻抗： 600Ω（摘机）
回 损： 40 dB
◆ 以太网接口（10/100M）
速 率： 10/100M自适应，全/半双工完全自适应
协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以学习4096个MAC地址
物理接口： RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ 电源需求
系统电源： AC180V ~ 260V；DC –48V；
功耗： ≤12W
◆ 尺寸大小
483（长）X200（宽）X44（高）
◆ 工作环境
工作温度: -10℃ ~60℃
工作湿度: 5% ~ 95% (无凝露)
存储温度: -40 ℃~ 80℃
存储湿度: 5%~ 95% (无凝露)

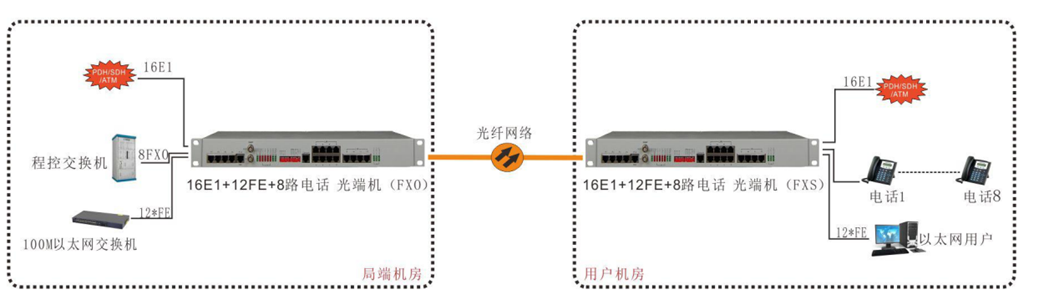

应用方案
