QL-OTN 6405系列多业务光传输平台

QL-OTN 6405

产品概述高性价比QL-OTN 6405 系列插卡式SDH/OTN/WDM 混合光传送平台，有 2U,5U 平台，根据业务容量灵活配。 支持多种业务接入，如 E1, STM-1/4/16/64, FE/GE/10GE/MPLS-TP,OTU0/1/2；支持电源 1+1 冗余备份（双 AC220V/双 DC48V），主控卡 1+1 保护，OTN 和 SDH 保护，以及以太网的 LAG 等 多种保护方式，具有极高的可靠性

在线咨询 资料下载 全国热线
025-52311044
产品描述

产品概述

高性价比QL-OTN 6405 系列插卡式SDH/OTN/WDM 混合光传送平台，有 2U,5U 平台，根据业务容量灵活配。 支持多种业务接入，如 E1, STM-1/4/16/64, FE/GE/10GE/MPLS-TP,OTU0/1/2；


支持电源 1+1 冗余备份（双 AC220V/双 DC48V），主控卡 1+1 保护，OTN 和 SDH 保护，以及以太网的 LAG 等 多种保护方式，具有极高的可靠性能。

支持 19/21/23 英寸机柜的安装。

参数

指标

       QL-OTN   6405-2U

QL-OTN   6405-5U

外形尺寸

88(H)*444(W)*325(D)

222(H)*444(W)*225(D)

安装宽度

19 英寸，通过更换挂耳可兼容 21 英寸

业务槽位数量

8 个标准槽位

1~4,7~8 业务卡

5~6 主控卡

10~11 电源卡

9 风扇卡

20 个标准槽位

1~8,9~14 业务卡

15,16 主控卡

17,18 /17,19 电源卡

20 风扇卡

整机*大功耗

220W

550W

电源形式

双电源，可选配双 DC48V 双 AC220V

双电源，可选配双 DC48V 双 AC220V

工作温度

-10℃ ~50℃

存储温度

-20℃ ~80℃

相对湿度

5% ~ 95%非冷凝

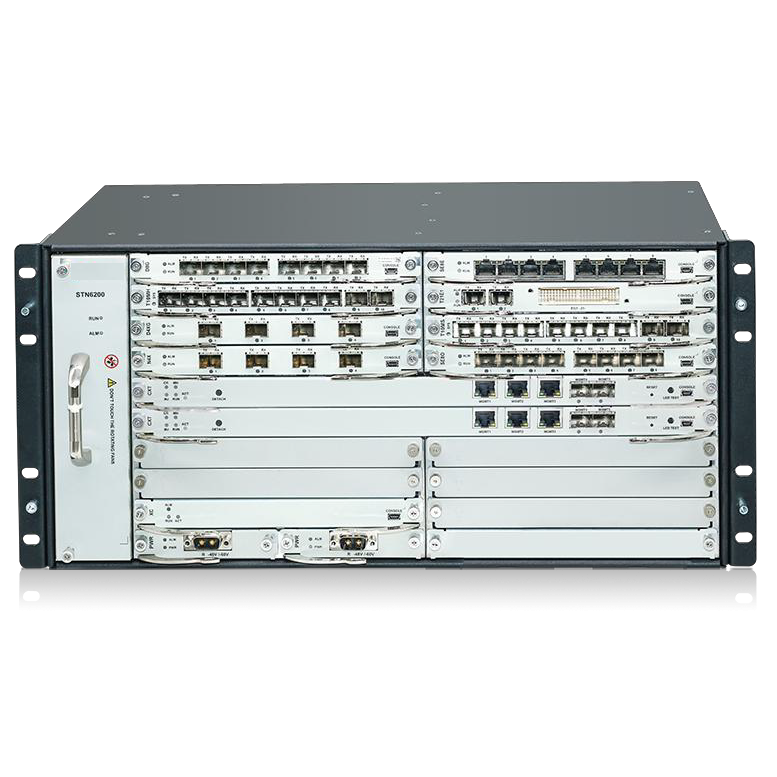

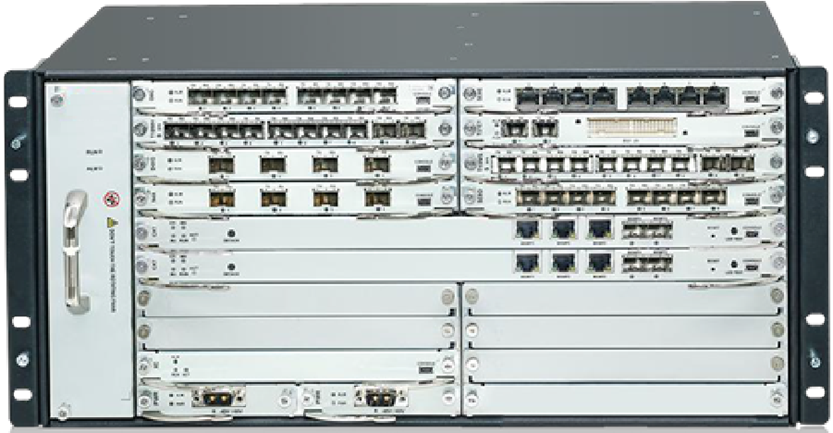

1.1. QL-OTN 6405-5U光传输平台




高性价比 QL-OTN 6405-5U 系列插卡式SDH/OTN/WDM 光传送平台，根据业务容量业务板卡灵活配置。 不同业务板卡支持热插拔，并可在全系列机框中通用。具有高紧凑结构、配置灵活、低功耗等特征，且支持B/S 架构的人性化网管界面，维护简单，广泛应用于运营商、电力、广电、安全等传输、运维和数通领域；

QL-OTN 6405-5U 采用统一交叉的方式，支持 ODUK/PKT/VC 集中交叉。

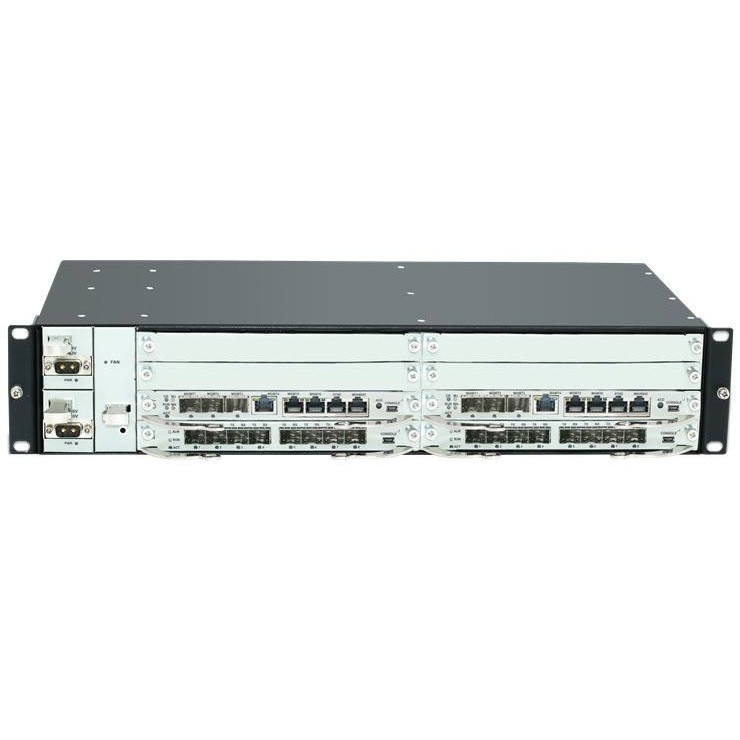

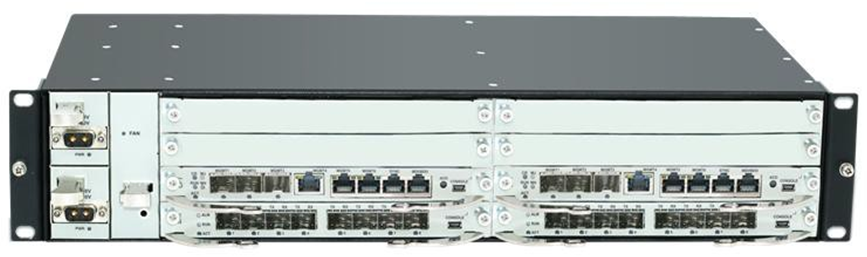

1.2. QL-OTN 6405-2U 接入型 OTN 平台



高性价比 QL-OTN 6405-2U 系列插卡式SDH/ OTN/WDM 光传送平台，根据业务容量业务板卡灵活配置。不同业务板卡支持热插拔，并可在全系列机框中通用。具有高紧凑结构、配置灵活、低功耗等特征，且支持B/S 架构的人性化网管界面，维护简单，广泛应用于运营商、电力、广电、安全等传输、运维和数通领域。

QL-OTN 6405-2U 采用统一交叉的方式，支持 ODUK/PKT/VC 集中交叉。

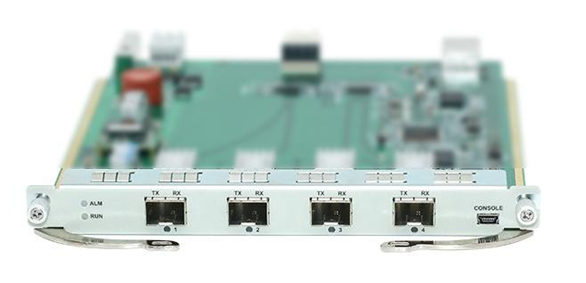

1.3.  4*10G 分组接入 OTN 业务卡



1.3.1 产品概述

4*10G 分组接入型 OTN 业务板卡是运用在 QL-OTN 6405系列平台的一款带以太网交换功能的 10G 业务板卡，它采用业界领先的芯片技术，全面支持国内和国际相关标准。

4*10G 分组接入型 OTN 业务板卡支持 4 端口 10GE 客户侧接口，适用于城域接入和城域汇聚的光传输网络应用。

1.3.2 物理特性

特性

描述

板块尺寸(mm)（宽*深*高）

186mm*215mm*20mm

用户侧接口

4 个基于 SFP+的 10GE

工作环境

工作温度: -5C～50C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

典型功耗

40W

1.3.3 技术规格

技术指标

描述

用户侧信号以及映射方式

10GE-LAN (via   packet switch) <-> 10GE Uplink (GFP-F)   <->ODU2

传输保护

LAG1+1

以太网专线（EPL）业务

支持以太网专线(EPL)业务

以太网虚拟专线（EVPL）业务

支持多个以太网 2 层业务汇聚

支持以太网业务 2 层转发

LAG 功能

支持以太网端口聚合

流控功能

支持基于 IEEE 802.3x 的流量控制

QoS 功能

支持基于端口或者端口+VLAN 业务的 QoS 功能

限速功能

支持基于端口或者端口+VLAN 业务的限速功能

以太网 OAM

支持以太网业务的性能监控与告警监控上报

MPLS-TP   功能

支持以太网 MPLS-TP 转发业务

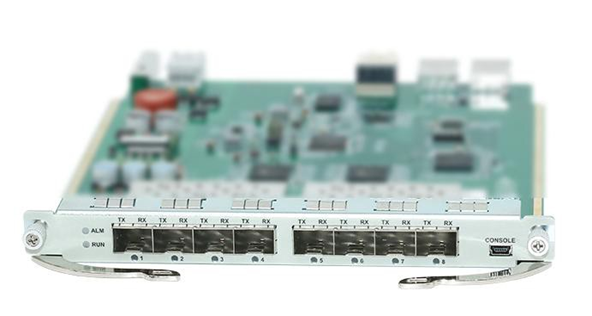

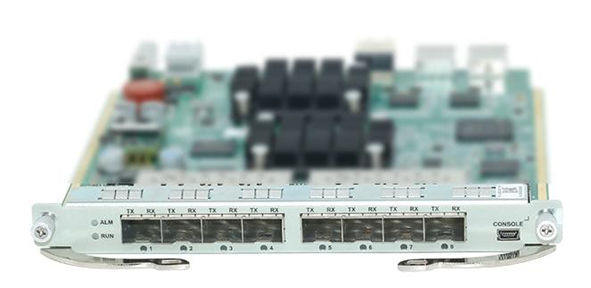

1.4. 8*FE/GE 分组接入 OTN 业务卡




1.4.1 产品概述

8*FE/GE 分组接入型 OTN 业务板卡是运用在QL-OTN 6405系列平台的一款带以太网交换功能的业务板卡，它采用业界领先的芯片技术，全面支持国内和国际相关标准。

8*FE/GE 分组接入型 OTN 业务板卡支持 8 端口客户侧接口，可以灵活满足 GE/FE 分组业务，适用于城域接入和城 域汇聚的光传输网络应用。

1.4.2 物理特性

特性

描述

板块尺寸(mm)（宽*深*高）

186mm*215mm*20mm

用户侧接口

8 个基于 SFP 的 GE/FE 的端口

工作环境

工作温度: -5C～50C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

典型功耗

40W

1.4.3 技术规格

技术指标

描述

用户侧信号以及映射方式

FE/GE (via   GFP-F) <-> ODU0

传输保护

LAG1+1

以太网专线（EPL）业务

支持以太网专线(EPL)业务

以太网虚拟专线（EVPL）业务

支持多个以太网 2 层业务汇聚

支持以太网业务 2 层转发

LAG 功能

支持以太网端口聚合

流控功能

支持基于 IEEE 802.3x 的流量控制

QoS 功能

支持基于端口或者端口+VLAN 业务的 QoS 功能

限速功能

支持基于端口或者端口+VLAN 业务的限速功能

以太网 OAM

支持以太网业务的性能监控与告警监控上报

MPLS-TP   功能

支持以太网 MPLS-TP   转发业务

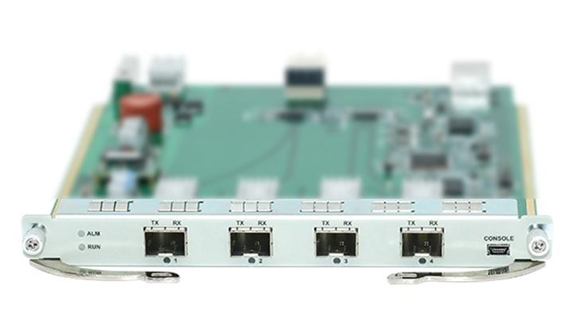

1.5. 2/4*OTU2 线路卡




1.5.1 产品概述

2/4*OTU2 线路卡采用业界领先的芯片技术，全面支持国内和国际相关标准。

2/4*OTU2 线路卡支持 2 端口或 4 端口 OTU2/OTU2e 线路侧接口，适用于城域接入和城域汇聚的光传输网络应用。

1.5.2 物理特性

特性

描述

板块尺寸(mm)（宽*深*高）

186mm*215mm*20mm

线路侧接口

2 或 4 个基于 SFP+的 OTU2/OTU2e

工作环境

工作温度: -5C～50C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

典型功耗

40W

1.5.3 技术规格

技术指标

描述

系统侧信号以及复用结构

WDM port:

OCh<->OTU2/2e<->ODU2/2e;

OCh<->OTU2<->ODU2<->ODU0 or ODU1 or ODUflex or mixedODU0/ODU1/ODUflex

Grey port:

OTU2/2e<->ODU2/2e;

OTU2<->ODU2<->ODU0 or ODU1 or ODUflex or mixed   ODU0/ODU1/ODUflex

系统侧 FEC

OTU2/2e: G.709 GFEC or EFEC (I.4 or I.7)

带内管理

GCC0 on OTU2/OTU2e

GCC1 or GCC2 or GCC1+2 on ODU2/2e or ODU1 or ODU0

传输保护

SNC/N, SNC/I, SNC/S, OCh1+1

1.6. 8*FE/GE EoO+EoS 多业务接入 OTN 业务卡




1.6.1 产品概述

8*FE/GE EoO+EoS 多业务接入 OTN 业务卡支持 EoO+EoS 功能的业务卡，它采用业界领先的芯片技术，全面支持国内和国际相关标准。

8*FE/GE EoO+EoS 多业务接入 OTN 业务卡支持 8 个 FE/GE 客户侧端口，可以灵活满足 GE/FE 业务分组交换 EoO 业 务以及 EoS 业务功能，再映射到 OTN 传输，适用于城域接入和城域汇聚的光传输网络应用。

1.6.2 物理特性

特性

描述

板块尺寸(mm)（宽*深*高）

186mm*215mm*20mm

用户侧接口

8 个基于 SFP 的 FE/GE 接口

工作环境

工作温度: -5C～50C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

典型功耗

50W

1.6.3 技术规格

技术指标

描述

以太网信号以及映射方式

FE (GFP-F) <-> VC12-xv or VC3-xv <->VC4

FE(GMP or GFP-F)<->ODU0

GE (GFP-F) <-> VC4-xv or VC3-xv <->VC4

GE(TTT_GMP or GFP-F)<->ODU0

SDH 信号以及映射方式

STM-1 <-> VC4

STM-4 <-> VC4 or VC4-4C

STM-16 <-> VC4 or VC4-4C or VC4-16C

虚级联和 LCAS 功能

*大支持 32 个虚级联组（32 个 VCG）

支持 LCAS 和非 LCAS 功能

以太网专线（EPL）业务

支持以太网专线(EPL)业务

以太网虚拟专线（EVPL）业务

支持多个以太网 2 层业务汇聚

支持以太网业务 2 层转发

LAG 功能

支持以太网端口聚合

流控功能

支持基于 IEEE 802.3x 的流量控制

QoS 功能

支持基于端口或者端口+VLAN 业务的 QoS 功能

限速功能

支持基于端口或者端口+VLAN 业务的限速功能

以太网 OAM

支持以太网业务的性能监控与告警监控上报

MPLS-TP 功能

支持以太网 MPLS-TP   转发业务

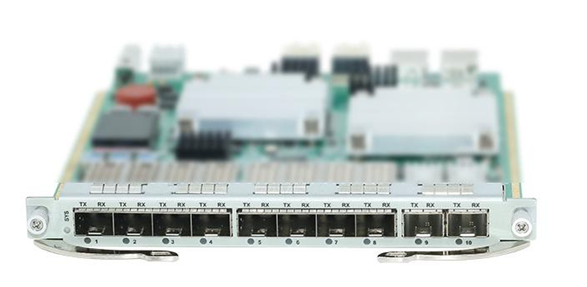

1.7. OTN 下联业务卡




1.7.1 产品概述

OTN 下联业务卡是运用在QL-OTN 6405系列 平台的一款 10G OTN Muxponder 板块，它采用业界领先的芯片技术，全面支持国内和国际相关标准。

OTN 下联业务卡业务卡，支持 2 端口 OTU2 系统侧接口，支持 8 端口 OTU0/1 业务接口，适用于城域接入和城域汇聚的光传输网络应用。

1.7.2 物理特性

特性

描述

板块尺寸(mm)（宽*深*高）

186mm*215mm*20mm

业务接口

8 个基于 SFP 的 OTU0/OTU1 业务接口

2 个基于 SFP+的 OTU2 业务接口

工作环境

工作温度: -5C～50C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

典型功耗

40W

1.7.3 技术规格

技术指标

描述

用户侧信号以及映射方式

OTU1 <->ODU1 <-> ODU0 <-> STM-1/STM-4

OTU1 <-> ODU1 <->STM-16

OTU1 <->ODU0 <-> FE/GE (via GFP-F)

OTU2 <->ODU0 <-> FE/GE (via GFP-F)

OTU2 <->ODU0 <-> STM-1/STM-4

OTU2 <->ODU1 <->STM-16

系统侧 FEC

OTU2: G.709 GFEC or EFEC   (I.4 or I.7) OTU1: G.709 GFEC

带内管理

GCC0 on OTU2 or OTU1

GCC1 or GCC2 or GCC1+2 on ODU2

GCC1 or GCC2 or GCC1+2 on ODU1

GCC1 or GCC2 or GCC1+2 on ODU0

传输保护

SNC/N, SNC/I, SNC/S, OCh1+1

1.8. SDH 业务卡




1.8.1 产品概述

SDH 业务卡是运用在QL-OTN 6405系列平台的一款 SDH 板卡，它采用业界领先的芯片技术，全面支持国内和国际相关标准（如 ITU-T G.707，G.783 等）。

SDH 业务卡，支持 8 端口 STM-1/4、4 端口 STM-16 或 2 端口 STM-64 客户侧接口，适用于城域接入和城域汇聚的光 传输网络应用。

1.8.2 物理特性

特性

描述

板块尺寸(mm)（宽*深*高）

186mm*215mm*20mm

用户侧接口

8 个 SFP 的 STM-1/4 端口

4 个 SFP 的 STM-16 端口

2 个 SFP+的 STM-64 端口

工作环境

工作温度: -5C～50C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

典型功耗

40W

1.8.3 技术规格

技术指标

描述

用户侧信号以及映射方式

STM-1 <-> VC4

STM-4 <-> VC4 or VC4-4C

STM-16 <-> VC4 or VC4-4C or VC4-16C

STM-64 <-> VC4 or VC4-4C or VC4-16C

传输保护

SNC/N, SNC/I, MSP

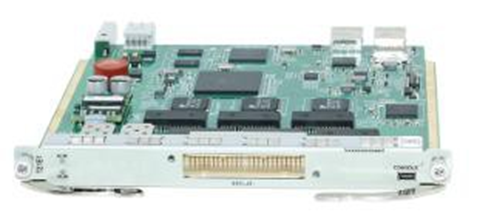

1.9. E1 业务卡




1.9.1 产品概述

E1 业务卡是运用在QL-OTN 6405系列平台的一款支持 21 路 E1 业务接入，它采用业界领先的芯片技术，全面支持国内和国际相关标准。

E1 业务卡支持 E1 映射至 STM1 的 63 个 VC12 的任一复用结构内，配合线路卡可汇聚至 OTU1 或 OTU2 业务，灵活 满足客户多条业务同时传输。适用于客户专线接入及多业务汇聚场景。

1.9.2 物理特性

特性

描述

板块尺寸(mm)（宽*深*高）

186mm*215mm*20mm

用户侧接口

21 路 E1 信号

工作环境

工作温度: -5C～50C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

典型功耗

15W

1.9.3 技术规格

技术指标

描述

用户侧信号以及映射方式

E1 <-> VC12 <-> VC4

E1 <-> VC12 <-> VC4 <-> STM-1/4



2.盒式多业务接入 OTN

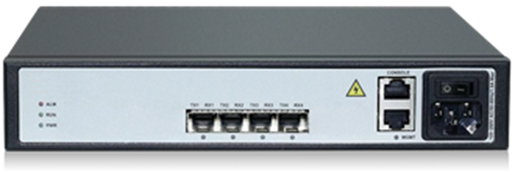

2.1. 模型一




2.1.1 产品概述

该设备是一款 1U 半砖盒式带以太网交换功能的 2.5G OTN Muxponder，它采用业界领先的芯片技术，全面支持 国内和国际相关标准（如 ITU-T G.709，G.798 等）。

该设备支持 2 端口 OTU1 系统侧接口，2 端口客户侧接口， 可以灵活满足 GE/FE 分组业务，适用于城域接入和 城域汇聚的光传输网络应用。

2.1.2 物理特性

特性

描述

机框尺寸(mm)（宽*深*高）

242mm*220mm*44mm

电源

AC 输入: 100VAC～240VAC, 47～63Hz

支持+/-6KV (共模/差模) 雷击浪涌保护

支持设备掉电告警上报

用户侧接口

2 个基于 SFP 的 GE/FE

线路侧接口

2 个基于 SFP 的 OTU1

工作环境

工作温度: -10C～55C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

安装环境

支持标准 19inch/21inch/23inch 机架（通过特殊托盘）或者桌面或者挂墙安装

典型功耗

45W

2.1.3 技术规格

技术指标

描述

系统侧信号以及复用结构

WDM port:

OCh <-> OTU1 <-> ODU1 <-> ODU0

Grey port:

OTU1 <-> ODU1 <-> ODU0

用户侧信号以及映射方式

FE (GFP-F)   <-> ODU0

GE (GFP-F)   <-> ODU0

系统侧 FEC

OTU1: G.709 GFEC

带内管理

GCC0 onOTU1

GCC1 or GCC2 or GCC1+2 on ODU1

GCC1 or GCC2 or GCC1+2 on ODU0

带外管理

支持 10M/100M/1000M 全双工的以太网端口

传输保护

SNC/N, SNC/I, SNC/S，OCh1+1

LAG1+1

以太网专线（EPL）业务

支持以太网专线(EPL)业务

以太网虚拟专线（EVPL）业务

支持多个以太网 2 层业务汇聚

支持以太网业务 2 层转发

LAG 功能

支持以太网端口聚合

流控功能

支持基于 IEEE 802.3x 的流量控制

QoS 功能

支持基于端口或者端口+VLAN 业务的 QoS 功能

限速功能

支持基于端口或者端口+VLAN 业务的限速功能

以太网 OAM

支持以太网业务的性能监控与告警监控上报

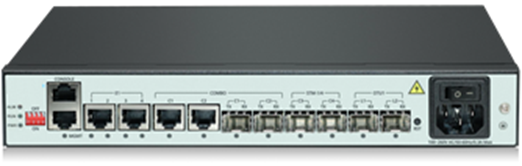

2.2. 模型二



2.2.1 产品概述

该设备是一款 1U 半砖盒式，支持 EoS/EoO 功能的盒式设备，它采用业界领先的芯片技术，全面支持国内和国际相关标准。用户侧支持 4 个 E1、2 个 GE/FE（combo），系统侧支持 2 个 STM-1/4 或 2 个 OTU1；满足大带宽业 务接入和承载，同时兼容小带宽业务的接入。

2.2.2 物理特性

特性

描述

机框尺寸(mm)（宽*深*高）

272mm×166mm×44mm

电源

AC 输入:  100VAC～240VAC,  47～63Hz

支持+/-2KV  (共模/差模)  雷击浪涌保护

用户侧接口

4 个 E1、2 个 GE/FE（combo）

系统侧接口

2 个基于 SFP 的 STM-1/4 或 OTU1

工作环境

工作温度:  -10C～45C

存储温度:  -40C～70C

相对湿度:  5%～95%,  无凝结

安装环境

支持标准 19 英寸机架或者桌面安装

典型功耗

15W

2.2.3 技术规格

技术指标

描述

用户侧信号以及映射方式

GE/FE  (GFP-F)     <->    VC12-xv  <->VC4  <->     STM-1/4

GE/FE  (GFP-F)       <->  VC4-xv  <->VC4  <->     STM-1/4

E1 <->  VC12     <->  VC4  <->     STM-1/4

E1 <->  VC12     <->  VC4  <->vSTM-4  <->     ODU0<->     ODU1<->  OTU1

E1 <->  VC12     <->  VC4  <->vSTM-16<->  ODU1<->  OTU1

GE/FE  (GFP-F)     <->    VC12-xv  <->VC4  <->vSTM-4  <->     ODU0<->     ODU1<->OTU1

GE/FE  (GFP-F)     <->    VC12-xv  <->VC4  <->vSTM-16<->  ODU1<->  OTU1

GE/FE  (GFP-F)     <->    VC4-xv  <->vSTM-4  <->     ODU0<->     ODU1<->  OTU1

GE/FE  (GFP-F)     <->    VC4-xv  <->vSTM-16<->  ODU1<->  OTU1

STM-1/STM-4  <->     vSTM-4    <->  ODU0<->  ODU1<->  OTU1

STM-1  <->     vSTM-16    <->  ODU1<->  OTU1

管理方式

支持基于 GCC 或 DCC 的带内管理方式

传输保护

VC-12/4  SNC

MSP1+1

掉电告警

支持掉电监测上报功能

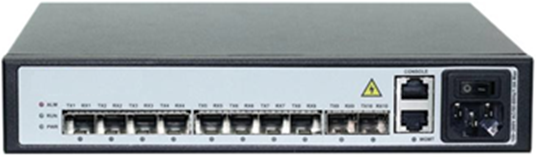

2.3. 模型三



2.3.1 产品概述

该设备是一款高密度 1U 半砖盒式带以太网交换功能的 10G OTN Muxponder，它采用业界领先的芯片技术，全面支持国内和国际相关标准（如 ITU-T G.709，G.798 等）。

该设备支持 2 端口 OTU2 或 OTU1 系统侧接口，8 端口客户侧接口， 可以灵活满足 GE/FE 分组业务，适用于城 域接入和城域汇聚的光传输网络应用。

2.3.2 物理特性

特性

描述

机框尺寸(mm)（宽*深*高）

242mm*220mm*44mm

电源

AC 输入: 100VAC～240VAC, 47～63Hz

支持+/-6KV (共模/差模) 雷击浪涌

保护支持设备掉电告警上报

用户侧接口

8 个基于 SFP 的 GE/FE

线路侧接口

2 个基于 SFP+的 OTU2 端口或 2 个基于 SFP 的 OTU1 端口

工作环境

工作温度: -10C～55C

存储温度: -40C～70C

相对湿度: 5%～95%, 无凝结

安装环境

支持标准 19inch/21inch/23inch 机架（通过特殊托盘）或者桌面或者挂墙安装

典型功耗

50W

2.3.3 技术规格

技术指标

描述

系统侧信号以及复用结构

WDM port:

OCh <-> OTU2 <-> ODU2 <-> ODU0

OCh <-> OTU1 <-> ODU1 <-> ODU0

Grey port:

OTU2 <-> ODU2 <-> ODU0

OTU1 <-> ODU1 <-> ODU0

用户侧信号以及映射方式

FE (GFP-F) <-> ODU0

GE (GFP-F) <-> ODU0

系统侧 FEC

OTU2: G.709 GFEC or EFEC I.4 or EFEC I.7

OTU1: G.709 GFEC

带内管理

GCC0 on OTU2

GCC0 on OTU1

GCC1 or GCC2 or GCC1+2 on ODU2 or ODU1

GCC1 or GCC2 or GCC1+2 on ODU0

带外管理

支持 10M/100M/1000M 全双工的以太网端口

传输保护

SNC/N, SNC/I,    SNC/S，OCh1+1

LAG1+1

以太网专线（EPL）业务

支持以太网专线(EPL)业务

以太网虚拟专线（EVPL）业务

支持多个以太网 2 层业务汇聚

支持以太网业务 2 层转发

LAG 功能

支持以太网端口聚合

流控功能

支持基于 IEEE 802.3x 的流量控制

QoS 功能

支持基于端口或者端口+VLAN 业务的 QoS 功能

限速功能

支持基于端口或者端口+VLAN 业务的限速功能

以太网 OAM

支持以太网业务的性能监控与告警监控上报

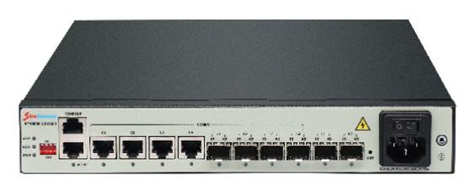

2.6. 模型六



2.6.1 产品概述

该设备是一款 1U 半砖盒式，该设备是可运营、可管理的电信级产品，以成熟的技术、较低的成本完成 GE/FE业务光电双向转换，用户侧支持 4 个 GE/FE 光电 COMBO，系统侧 2 个 GE 光接口，主要实现城域以太网的光纤延伸。

2.6.2 物理特性

特性

描述

机框尺寸(mm)（宽*深*高）

272mm*219mm*42mm

电源

AC 输入:  100VAC～240VAC,  47～63Hz

支持+/-6KV(共模/差模)雷击浪涌保护

用户侧接口

4 光 4 电 COMBO

系统侧接口

2 个 GE 光接口

工作环境

工作温度:  -10C～55C

存储温度:  -40C～70C 相对湿度:  5%～95%,  无凝结

安装环境

支持标准 19 英寸机架或者桌面安装

典型功耗

＜10W

2.6.3 技术规格

技术指标

描述

功能

用户侧C接口支持 4 光 4 电 COMBO 模式，电口优先

用户侧电口支持100/1000M 自适应，光口支持 1000M  full

系统侧接口支持L1/L2，支持光口 1000M  full

带内光modem管理基于系统侧接口通信

即插即用，用户侧报文支持 VLAN 全透传，untag报文基于pvid标记vlan后透传

用户侧C接口默认全隔离

支持单、双纤传输
