1. 项目概述
本方案基于TS-PON时间敏感无源光网络技术，融合TSN时间敏感确定性调度机制与无源光网络长距离、大带宽、抗干扰、极简布线优势，面向智能工厂、柔性产线、工业机器人集群、机器视觉检测、全域设备物联网等智能制造场景，构建工业OT/IT融合确定性全光底座。方案彻底解决传统工业以太网、现场总线、普通工业PON存在的时延抖动不可控、多业务抢占、电磁干扰严重、布线复杂、时钟不同步、无法兼顾控制实时性与大数据带宽的行业痛点，实现“控制微秒级确定性、视觉大数据高并发、设备全域同步、网络极简易运维”的建网目标，支撑智能制造高精度控制、柔性生产、AI视觉质检、数字孪生、无人化工厂落地。TS-PON作为新一代工业级确定性光网技术，可统一承载工业OT实时控制业务与IT大数据业务，单网替代传统EtherCAT、Profinet、普通以太网、总线网络等多套异构网络，实现一网到底、全域承载，是智能制造工厂网络升级、老旧产线改造、新工厂数字化建设的最优承载方案。
2. 行业现状与建设痛点
2.1 现有工业网络现状
当前绝大多数制造企业车间网络普遍采用“现场总线+工业交换机堆叠”架构，控制网、视觉网、物联网、办公网独立组网，协议繁杂、设备层级多、布线臃肿。传统网络仅能满足低速、低精度、固定流程的传统生产模式，无法适配智能工厂多机器人协同、高速伺服控制、8K视觉检测、海量工业传感采集、数字孪生实时渲染等高阶业务，成为智能制造升级的核心瓶颈。
2.2 核心业务痛点
- 控制时延抖动大，多设备协同精度不足：传统工业网络时延10–50ms、抖动随机，多轴伺服、机械臂协同、AGV编队运动存在动作偏差、轨迹漂移，无法满足微米级加工、高精度装配的实时控制要求。
- 业务相互抢占，关键生产业务无保障：设备控制指令、机器视觉视频、传感数据、MES办公数据混传，高峰时段控制指令卡顿、丢包，引发产线停机、次品率上升、设备报警重启等生产事故。
- 车间电磁干扰强，传输稳定性差：车间变频器、电机、焊机设备密集，电磁辐射强烈，传统网线、铜缆总线极易受干扰，出现数据失真、丢包、闪断，严重影响生产连续性。
- 多设备时钟失步，数据无法溯源联动：车间设备、机器人、视觉相机、传感器时钟错乱，生产时序不统一，无法实现设备联动、故障溯源、工艺复盘与数字孪生同步建模。
- 层级设备多、布线复杂、运维成本高：多级工业交换机、中继设备、总线节点繁多，故障点密集，车间线缆杂乱，施工周期长，日常排查难度大，运维成本居高不下。
- OT/IT割裂，无法融合承载：传统控制网与数据网物理隔离、协议不通，无法实现生产控制、数据采集、AI分析、平台调度的一体化联动，制约柔性生产与智能分析落地。
- 长距离车间覆盖受限：大型厂区、多车间跨区域组网，传统有源网络传输距离短、损耗高，无法满足全域统一组网需求。
3. 方案总体设计
3.1 设计原则
- 确定性控制优先：保障工业控制业务微秒级时延、超低抖动、零丢包，满足高精度工业闭环控制需求。
- 多业务硬隔离承载：控制、视觉、传感、MES、办公业务时隙硬隔离，优先级分层，杜绝带宽抢占。
- 抗干扰高可靠：全光无源架构，天然抗电磁干扰，适配复杂工业车间恶劣环境。
- OT/IT一网融合：单网承载实时控制与大数据业务，简化架构、降低成本。
- 全域精准同步：全网纳秒级时钟统一，保障设备协同、时序溯源、孪生建模精准。
- 极简易运维、平滑扩容：无源节点免维护，支持10G/50G平滑升级，适配未来AI智造、超高清视觉、全域物联扩容。
3.2 TS-PON智能制造核心技术优势
本方案采用工业级TS-PON时间敏感无源光网络，深度融合TSN确定性调度技术与PON无源全光架构，针对性适配智能制造严苛工况，核心技术优势远超传统工业网络：
- 微秒级确定性时延、零抖动传输：采用TSN门控时隙调度、专属带宽预留机制，端到端时延稳定≤2ms，抖动≤10μs，达到工业现场总线级控制精度，完全满足多轴伺服同步、机器人协同、高速运动控制闭环业务需求。
- IEEE1588v2 PTP全域时钟同步：支持纳秒级全网时钟对齐，实现机器人、伺服设备、视觉相机、传感器、工控系统时序统一，支撑工艺联动、故障溯源、数字孪生实时同步。
- 四层业务硬隔离机制：单光纤内通过时隙切片严格区分「控制指令、机器视觉、传感采集、办公MES」四类业务，高优先级生产控制业务永久优先调度，互不干扰，彻底杜绝业务抢占问题。
- 全光无源抗干扰架构：车间ODN分光节点无源免供电、无有源故障点，全光纤传输天然抵御车间强电磁干扰，杜绝丢包闪断，大幅提升产线连续运行稳定性。
- 大带宽高并发承载能力：支持10G高速双向传输，可多路并发承载8K工业视觉质检、高清产线监控、海量传感数据上传，适配工业大数据与AI视觉业务。
- 长距离全域覆盖：单链路传输距离可达20–40km，满足大型厂区、多车间、跨区域产线统一组网需求。
- OT/IT融合极简组网：单网替代多套异构网络，大幅减少交换机、总线、线缆数量，简化拓扑、降低施工与运维成本。
3.3 整体网络通信架构（TS-PON车间接入+核心骨干承载）
本方案采用五层分层确定性组网架构，贴合智能工厂“终端接入→车间汇聚→厂区核心→平台应用”的层级逻辑，实现车间末端确定性接入、厂区核心高可靠汇聚、全域业务统一调度。整体架构以TS-PON作为车间末端主力接入网，承担所有工业终端确定性接入；厂区核心骨干可复用厂区现有OTN/WDM或工业核心交换机，形成「末端确定性+核心高带宽」的最优工业组网模型。架构分工：TS-PON负责车间最后100米工业确定性接入，解决控制抖动、业务抢占、电磁干扰、时钟失步问题；厂区骨干层负责全厂大带宽数据汇聚、跨车间互通与云平台对接，兼顾实时控制与大数据传输需求。
3.3.1 工业末端接入层（TS-PON确定性接入）
各生产车间、柔性产线、智能工位部署工业级TS-PON TSN ONU+无源ODN分光网络，就近接入全品类工业终端，包含多轴伺服驱动器、工业机器人/机械臂、AGV小车、8K工业视觉相机、温振压力传感器、PLC分站、智能工位终端、产线安防摄像头等。通过TSN时隙硬切片实现控制、视觉、传感、数据业务分层隔离，保障设备闭环控制微秒级稳定传输，所有车间业务统一收敛至车间TS-PON OLT。
3.3.2 车间汇聚层（TS-PON OLT汇聚调度）
车间机房部署工业级TS-PON OLT设备，承担本车间所有终端业务汇聚、TSN时隙策略调度、优先级管理、本地数据缓存与初步加密，统一向上联厂区核心网络收敛，保障单车间业务可控、可管、确定性传输。
3.3.3 厂区核心骨干层
工厂核心机房部署工业核心TSN交换机、核心TS-PON调度设备、PTP时钟服务器、工业安全网关与工厂运维平台，对接厂区骨干传输网络。负责全厂跨车间业务调度、全域时钟同步、OT/IT业务融合、安全防护与可视化运维，对接MES、SCADA、数字孪生平台、工业云平台。
3.3.4 平台应用层
包含SCADA集中控制系统、MES生产执行系统、AI视觉质检平台、数字孪生监控平台、设备运维管理平台、工业大数据分析平台，实现生产监控、工艺优化、智能质检、设备预警、生产溯源全流程智能化应用。完整全网通信链路：工业生产终端→ 工业TS-PON ONU → 无源ODN分光网络 → 车间TS-PON OLT → 厂区核心骨干网 → 工厂核心TSN调度平台 → 工业应用系统/云端平台

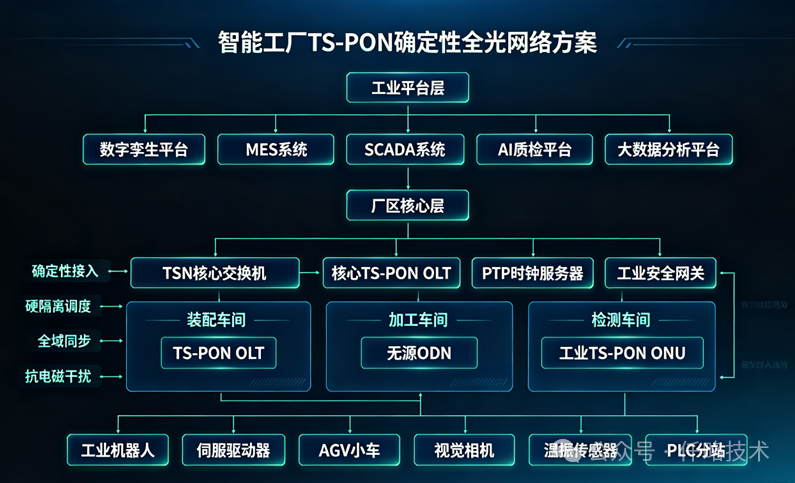

3.4 智能制造全网可视化组网拓扑
拓扑设计说明：本拓扑严格区分应用层、核心层、车间汇聚层、无源接入层、终端业务层，层级清晰、边界明确。4. 核心智能制造业务场景解决方案
4.1 多机器人协同与高精度伺服控制
场景覆盖柔性装配产线、多轴联动加工、多机械臂协同作业、AGV编队移动等高精度生产场景，业务要求闭环控制指令实时同步、动作零偏差、轨迹无漂移，对网络时延、抖动、同步精度要求极高。方案配置：为伺服控制、机器人运动指令分配最高优先级专属TSN时隙通道，独占带宽、硬隔离不抢占；全网PTP时钟纳秒级同步，保障多设备动作时序高度一致；端到端微秒级抖动，彻底解决传统网络设备协同偏差、轨迹偏移、生产次品率高的问题，支撑微米级精密加工与柔性协同生产。
4.2 8K工业AI视觉实时质检
针对产品外观缺陷检测、尺寸精密测量、焊缝检测、包装质检等AI视觉场景，需要多路8K超高清图像实时采集、高速上传、边缘AI实时分析，要求大带宽、低丢包、稳定传输。方案配置：TS-PON接入层预留超大带宽专属通道，支持多路8K视觉视频并发稳定传输，无卡顿、无花屏、无帧丢失；与控制业务硬隔离，不占用生产控制资源，实现“高精度控制+高清视觉检测”双业务稳定并行，大幅提升质检准确率与生产节拍。
4.3 全域工业物联网状态感知与预警
覆盖车间温度、振动、压力、电流、噪声等海量传感终端数据采集，实现设备状态实时监测、故障预警、能耗分析、工艺参数追溯，是智能工厂精益运维、降本增效的核心基础业务。方案配置：为传感时序数据分配专属承载通道，保障海量数据稳定上传、时序精准对齐；依托全网统一时钟，实现多维度传感数据时序统一、可溯源、可复盘，支撑设备故障提前预警、工艺参数优化、能耗智能分析。
4.4 OT/IT融合与数字孪生实时建模
传统工厂OT控制网与IT数据网割裂，无法实现生产状态实时映射、虚拟仿真、远程调度。数字孪生业务要求现场设备状态、生产数据、动作轨迹实时同步至虚拟模型，实现虚实联动。方案配置：TS-PON单网融合承载OT实时控制数据与IT大数据业务，通过差异化优先级调度，既保障生产控制确定性，又满足大数据高并发传输；全域时钟同步保障虚拟模型与物理产线实时对齐，实现数字孪生精准建模、仿真推演、远程可视化管控。
4.5 老旧产线网络改造与极简运维升级
传统老旧产线交换机层级多、线缆繁杂、故障频发、运维困难，改造难度大、停机成本高。TS-PON无源全光架构可实现利旧改造、不停产升级，大幅简化车间网络架构。方案配置：以无源ODN替换多级工业交换机，减少有源故障点，车间线缆大幅精简；工业级ONU适配各类老旧设备接口，兼容原有PLC、伺服、传感终端，无需大规模替换设备，低成本完成老旧产线数字化、确定性网络升级。
5. 核心设备工业级技术参数
5.1 工业级TS-PON OLT设备
- 传输规格：10G XG-PON工业制式，上下行对称高速带宽
- 确定性指标：端到端时延≤2ms，抖动≤10μs，工业总线级控制精度
- 时钟同步：支持IEEE 1588v2 PTP、1PPS精准同步，适配工业时序溯源
- 调度能力：TSN门控调度、四级业务时隙硬隔离、自定义业务优先级
- 工业可靠性：宽温工作、防尘抗扰、支持链路冗余、断链保护、设备热备份
- 适配业务：伺服控制、机器人协同、机器视觉、工业传感、MES数据全承载
- 运维能力：全网可视化监控、故障自动告警、远程配置运维
5.2 工业级TS-PON TSN ONU设备
- 业务接口：千兆以太网、RS485/232串口，兼容PLC、伺服、传感器、工控终端
- 确定性能力：本地TSN流量调度、业务优先级标记、时隙绑定、闭环业务优先转发
- 工业环境适配：-40℃~+85℃宽温运行、高防尘、抗电磁干扰、抗振动，适配车间恶劣工况
6. 部署实施方案
6.1 实施流程
- 现场勘测与方案定制：摸排各车间产线布局、设备类型、业务需求、布线现状、电磁环境，定制分车间时隙调度与组网方案。
- 核心设备部署调试：工厂核心机房部署TS-PON OLT、PTP时钟服务器、工业安全网关与运维平台，完成全网时钟配置、业务模板、优先级策略规划。
- 车间无源光网铺设：部署车间ODN分光网络，无源架构无需供电、无需改造车间配电，施工简洁、无有源故障点。
- 终端设备接入部署：各工位、产线部署工业TS-PON ONU，对接机器人、伺服、视觉、传感、PLC等终端，完成业务适配接入。
- 业务调优与策略下发：按工业业务优先级配置时隙硬隔离策略，优化控制业务时延、抖动参数，保障核心生产业务零干扰、零卡顿。
- 全网压力测试与验收：开展多业务并发、极限带宽、故障倒换、同步精度、抗干扰全项测试，保障产线稳定运行。
- 运维培训与交付：针对工厂运维人员开展设备运维、策略配置、故障排查专项培训，交付全套技术文档。
6.2 部署核心优势
- 不停产改造、施工影响小：分区错峰部署，无需停产整改，最大限度保障生产连续性。
- 极简布线、降本增效：无源架构替代多级交换机，减少线缆与设备投入，降低基建与运维成本。
- 全兼容利旧：兼容现有工业设备、工控系统、MES平台，无需大规模替换原有生产设备。
- 平滑扩容升级：支持带宽升级、工位扩容、新业务叠加，适配未来智能制造迭代升级。
7. 工业网络安全与合规方案
7.1 双层隔离安全机制
实现末端TS-PON时隙逻辑硬隔离+核心业务通道隔离双层防护，生产控制业务与办公、大数据业务彻底隔离，杜绝越权访问、业务干扰、病毒横向扩散，从底层保障工业生产网络安全。
7.2 多层工业安全防护
- 终端白名单准入：所有工业ONU、生产终端实名认证入网，杜绝非法设备接入产线网络。
- 业务数据加密：生产控制指令、工艺数据、设备日志全程加密传输，防止数据篡改、窃取。
- 全网流量审计：实时监控车间流量、日志全程留存，支持异常告警、故障溯源、合规审计。
- 工业攻击防护：抵御DOS攻击、端口扫描、异常报文冲击，防止网络攻击导致产线停机。
7.3 行业合规适配
方案完全适配《工业控制系统信息安全防护指南》《网络安全等级保护2.0》《智能制造网络安全规范》，满足工业控制网高可靠、高安全、可溯源的合规建设要求。
8. 智能运维保障体系
8.1 可视化智能运维平台
搭建全厂工业光网运维平台，实现设备在线状态、链路损耗、业务流量、时延抖动、终端接入状态可视化监控，自动识别链路异常、设备故障、业务卡顿，实现故障秒级告警、快速定位，大幅提升运维效率。
8.2 链路与设备冗余保障
核心设备、主干链路支持热备份与故障自动倒换，突发故障不影响核心生产业务；车间无源ODN无有源故障点，网络稳定性远超传统工业交换机组网，保障产线7×24小时连续生产。
8.3 售后运维服务体系
提供7×24小时技术支撑，建立工业网络专属响应机制，快速处理网络故障、策略优化、业务适配问题；定期开展厂区网络巡检、参数调优、设备维护，保障网络长期稳定支撑智能制造生产。
9. 方案价值与效益分析
9.1 生产效益价值
- 解决传统网络抖动、干扰、同步偏差问题，提升设备协同精度与产品良品率，降低生产损耗。
- 支撑柔性生产、机器人集群、AI质检、数字孪生等高阶智能制造业务落地，提升工厂智能化水平与生产效率。
- 全网时序统一、数据可溯源，助力工艺优化、故障复盘、生产精益管理。
9.2 运维成本价值
- 无源全光架构大幅减少有源设备数量、故障点、能耗与线缆成本，降低基建投入。
- 极简架构+智能运维，降低人工排查难度与运维成本，减少停机故障时长。
9.3 数字化转型价值
构建智能制造确定性全光底座，实现OT/IT一网融合，打通设备控制、数据采集、智能分析、平台调度全链路，为工厂无人化、柔性化、数字化升级提供核心网络支撑，适配未来工业AI、5G工业互联、全域智能制造新场景。
10. 风险与应对措施
- 老旧设备协议适配风险：部分老旧工控终端不支持TSN调度。应对：提供接口适配模块与协议转换方案，利旧原有设备，无需整体更换产线终端。
- 施工停产风险：车间施工易影响正常生产。应对：分区、分时段错峰施工，单点调试、逐段割接，保障生产连续性。
- 运维人员技术适配风险：运维团队对TS-PON新技术不熟悉。应对：提供专项培训、运维手册、远程技术支持，建立常态化技术保障机制。
- 业务割接风险：新旧网络切换易出现业务波动。应对：新旧网络并行过渡，逐步割接，全程监控业务状态，保障平稳切换。
11. 总结与展望
本TS-PON智能制造确定性全光网络方案，创新性将TSN时间敏感确定性技术与无源全光PON架构深度融合，针对性解决传统工业网络干扰大、抖动不可控、业务抢占、同步失准、架构繁杂、OT/IT割裂等核心痛点，为高精度伺服控制、机器人协同、AI视觉质检、全域物联感知、数字孪生等智能制造核心业务提供微秒级低时延、零抖动、强抗扰、硬隔离、可溯源的确定性网络承载能力。方案架构极简、安全合规、运维高效、适配工业恶劣工况，可广泛应用于精密制造、柔性产线、智能工厂、无人化工厂新建与改造项目。
