TS-PON + TSN交换机混合网络 gPTP时钟同步方案
核心：全网统一采用 IEEE 802.1AS（gPTP），TS-PON的OLT可作为Grandmaster（GM主时钟），向下同步TS-PON域内ONU；同时OLT作为gPTP端口，对接TSN交换机，形成跨域混合时间敏感网络，适配车载Zonal架构。 车载场景痛点： 传统独立TSN交换机网络，多级电交换机会引入驻留时延、抖动累积；而TS-PON无源ODN分光不引入额外转发时延，但光纤链路存在链路传播时延差异，需要单独测距补偿。二者混合组网时，需要解决两个域时钟互通、链路时延测量、时间戳位置三大问题。
一、两种设备gPTP能力基础
1. TS-PON（OLT / ONU）
OLT：支持GM主时钟；内置gPTP引擎；支持PON测距（Ranging）+gPTP链路时延双补偿
ONU：gPTP从时钟；光突发接收/发送时间戳；每个ONU独立补偿光纤传播时延
ODN无源分光器：纯无源，不处理gPTP报文、不转发时间戳，无驻留时延
关键点：PON测距（Ranging）得到的光链路时延，直接作为gPTP的链路传播时延输入，不用额外单独测。
2. TSN交换机（802.1AS）
支持gPTP透明时钟TC / 端到端时钟E2E；交换机在入/出端口打时间戳，补偿交换机内部驻留时延
多级串联时，每台交换机都要计算自身转发驻留时延，级联越多，累计误差越大
铜缆链路时延短，但链路时延随温度、老化小幅变化

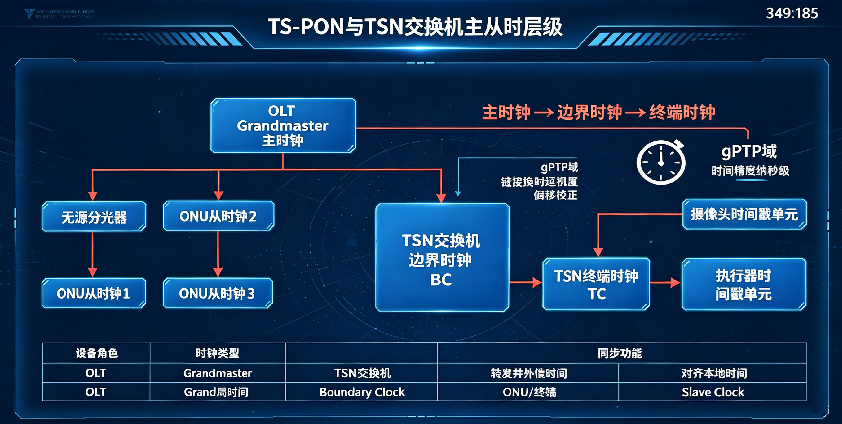

二、两种组网架构（车载最常用）
方案A：OLT作为全网Grandmaster（推荐，车载Zonal主流）
时钟层级：OLT(GM) → 两路分支
分支①：TS-PON域（无源ODN + 多路ONU）
OLT下发gPTP Announce/Sync报文，下行广播到所有ONU
OLT预先Ranging测距，获取每个ONU的光纤单向传播时延
ONU上报Delay_Req；OLT回复Delay_Resp；结合PON测距值，完成链路时延校准
ONU输出对齐后的时间戳，给到摄像头/激光雷达/区域网关
分支②：TSN交换机组网（OLT的以太网端口直连TSN交换机）
OLT gPTP端口作为Master，对接TSN交换机（Slave）
TSN交换机内部开启TC透明时钟模式，补偿交换机转发驻留时延
TSN交换机再向下级联，给车载域内其他节点（控制器、执行器）分发时间基准
优势：全网唯一主时钟，时间基准同源；TS-PON无源分支几乎不增加同步误差；适合L3/L4智驾整车主干。 适用：中央计算平台OLT，一路接光分支传感器，一路接TSN电交换机连接底盘控制器。
方案B：外部GM（中央域控制器）作为全网主时钟
外部GM输出gPTP，同时接入：
TSN交换机网络
TS-PON的OLT（OLT作为gPTP从时钟）
OLT再在PON域内充当本地Master，同步所有ONU
适用：原有TSN整车架构改造，保留原有主时钟，叠加TS-PON感知接入网。 缺点：多一层时钟转发，同步误差略高于方案A。
三、报文与时序工作原理（方案A）
OLT（GM）周期性发送
Sync+Follow_Up报文，携带主时钟时间戳下行：gPTP报文通过OLT端口，一路发给TSN交换机，一路送入TS-PON下行光通道广播到所有ONU
TSN交换机：端口捕获入端口时间戳，TC模式扣除交换机内部驻留时延，转发给下游节点
TS-PON：无源分光只分光，不修改报文；ONU接收报文，记录接收时间戳
链路时延测量
TSN交换机：通过
Delay_Req / Delay_Resp双向测量铜缆链路时延TS-PON：复用PON Ranging测距结果得到光纤单向时延，叠加gPTP双向时延测量做校验。
传统PON测距是为了避免上行冲突；TS-PON把这个时延送入gPTP引擎，补偿光纤传播延迟，这是TS-PON时钟同步的核心特色。
ONU/终端根据主时钟时间戳+链路传播时延，校正本地时钟，实现全网纳秒级对齐。
注意：TS-PON上行是TDMA突发传输，ONU发送gPTP报文只能在自己的上行时隙发送，gPTP报文也参与时隙调度，不能随意抢占上行窗口。
四、同步误差来源对比
| 误差源 | TS-PON支路 | TSN交换机多级级联支路 |
|---|---|---|
| 链路介质 | 光纤，时延稳定，温度漂移小 | 车载铜缆，温度带来小幅时延漂移 |
| 转发驻留时延 | ODN无源，0驻留时延；仅OLT/ONU芯片引入固定时延 | 每一台TSN交换机都有内部驻留时延；级联越多误差叠加 |
| 节点时延补偿 | OLT测距一次性补偿光纤长度差 | 每一级交换机TC做逐跳补偿 |
| 抖动来源 | ONU光模块突发收发抖动 | 交换机排队抖动（受业务流量影响） |
五、关键技术难点（车载场景）
PON测距与gPTP时延融合PON测距是往返时延，需要换算成单向时延；还要区分【光传播时延】和【ONU光模块收发时间】，否则同步精度下降。
gPTP报文在上行TDMA时隙调度gPTP报文属于控制类高优先级业务，OLT必须预留固定时隙用于gPTP报文交互，不能被摄像头大流量挤占。
跨域时间戳单位对齐TS-PON MAC层时间戳、TSN交换机端口时间戳，需要统一时间戳分辨率（通常ns），避免不同域时间基准偏移。
冗余与故障切换 GM（OLT）故障时，gPTP BMC算法自动重新选举新主时钟；TS-PON和TSN域都要支持快速时钟切换，不能导致智驾感知时间戳跳变。
六、应用示例（Zonal整车架构）
中央计算平台内置TS-PON OLT（全网GM）
光分支：OLT → ODN无源分光器 → ONU（激光雷达、8MP摄像头），gPTP同步传感器时间戳
电分支：OLT千兆/万兆以太网口 → TSN交换机 → 底盘域控制器、制动/转向执行器
效果：感知传感器（光网）和底盘执行器（TSN电网）共用一套时间基准，多传感器融合、闭环线控时序统一。
七、和纯TSN交换机组网对比总结
纯TSN交换机：节点越多，交换机级联越多，同步误差累积，布线沉重，EMI风险高
TS-PON+TSN混合方案：感知侧用TS-PON无源光网，主干时钟由OLT统一输出；控制侧保留成熟TSN电交换机，兼顾：光网抗EMI、线束减重，同时复用现有TSN底盘控制器生态，平滑过渡。
