TS‑PON 在车载通信中的运用

TS‑PON（Time‑Sensitive Passive Optical Network，时间敏感无源光网络），把TSN时间确定性调度机制嵌入PON无源光网络MAC层，是面向下一代中央计算+区域网关EEA架构的车载全光网络方案，目标支撑L3~L5高阶自动驾驶，目前处于车企、Tier1联合验证阶段，尚未大规模量产上车。

一、核心原理

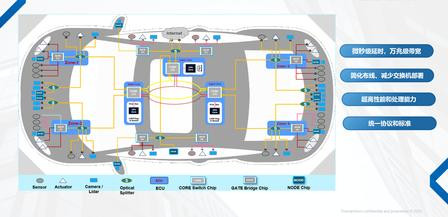

• 架构：OLT（中心光终端，一般部署在中央域控制器）→无源分光器（ODN，无需供电）→多路ONU（车载区域网关/传感器端），典型点对多点P2MP，单根光纤挂多个感知节点。

• 关键增强：在传统PON基础上硬件实现gPTP纳秒级全网时钟同步、802.1Qbv时间感知时隙整形；硬时隙预分配，解决普通PON上行DBA抖动大、无法承载控制闭环的缺陷。

• 业务融合：同一根光纤可同时承载三类流量：

1. 硬实时控制流：底盘线控、制动、转向指令；

2. 超大带宽感知流：激光雷达、8M/12M车载摄像头MIPI原始图像；

3. 普通IP业务：诊断、OTA、车内部网数据。

• 性能指标：带宽可达10Gbps；端到端时延微秒级，抖动控制在百ns以内；全网时钟同步精度可达几十ns级别。

二、车载应用场景

1. 智驾传感器汇聚（最核心场景）

车载TS‑PON ONU就近布置在车身各区域（前舱、左右翼子板、车尾），直接接入激光雷达、高清摄像头、毫米波雷达；无源分光器做信号汇聚，一根光纤回传到中央计算平台。

• 优势：替代LVDS、多对车载以太网铜缆；减少线束数量与重量；光纤天然抗EMC电磁干扰，适合电机、逆变器强电磁环境；减少车载有源交换机数量，降低故障点。

2. 区域网关+中央计算EEA骨干网

适配新一代整车电子电气架构：车身划分多个区域网关，各区域ONU采集本区域传感器+执行器数据，通过TS‑PON全光骨干网和中央计算平台互联。

• 控制指令（转向、制动、动力）和传感器原始视频在同一光纤传输，通过TSN时隙隔离，保证安全关键报文优先确定性转发。

3. 底盘、线控执行器实时控制

线控转向、线控制动、电驱动等安全相关闭环控制业务，要求时延确定、抖动极小、时钟高精度对齐。TS‑PON的硬件时隙调度+纳秒同步，支持跨区域执行器协同闭环。

4. 车载多媒体与座舱域

多屏显示、360环视、座舱感知摄像头流量，可在同一张TS‑PON网络传输，和底盘安全业务做流量隔离，避免大视频流抢占控制报文带宽。

5. 整车诊断、OTA与冗余保护

支持802.1CB帧复制与消除（FRER），可做链路冗余，满足ASIL车载功能安全要求；同时支持OAM网络管理，实现光纤链路诊断、故障定位、远程OTA升级。

三、相比传统车载通信的核心优势

四、当前面临的挑战

1. 车规光器件供应链不成熟：车载耐高温光纤、小型化车规光连接器、车载PLC无源分光器、车载光收发模块（LD/TIA）需要完成AEC-Q100等车规认证，成本偏高。

2. 标准未完全定型：TS‑PON属于国内主导的车载PON路线，ITU、车载行业标准仍在推进，缺少成熟统一协议规范。

3. 安装与可靠性工程：汽车振动、高低温、反复弯折环境下，光纤接头、无源分光器长期可靠性需要大量整车级耐久验证。

4. 异构协议转换：ONU端需要MIPI、PCIe、CAN、RGMII多协议实时转换，对SoC集成度要求高。

五、与车载TSN以太网（点对点光纤）的区别

• 车载点对点光纤TSN：P2P，每个传感器独立光纤，节点越多线束、连接器数量线性增加；

• TS‑PON：P2MP无源分光，单光纤可带多个传感器节点，适合车身分布式感知密集部署，减少光纤数量与连接器数量；代价是需要MAC层做TDMA时隙调度。

六、落地定位总结

TS‑PON不是用来完全取代CAN/LIN，而是作为新一代整车骨干全光网络，承载高阶自动驾驶的传感器原始数据+线控实时控制业务，支撑“光进铜退”。 短期落地路径：先在智驾感知汇聚链路做试点验证；中长期在中央计算EEA车型上，逐步替代LVDS与多链路车载以太网。
