一、方案总体概述
本方案针对应急指挥、野外机动、无公网、强干扰场景，构建一套“光固无线、异构双备、全域通联”的车载与单兵融合通信网络。全网设备统一双栈设计：所有节点同时具备TS-PON有线光传输能力 + MESH无线自组网能力。

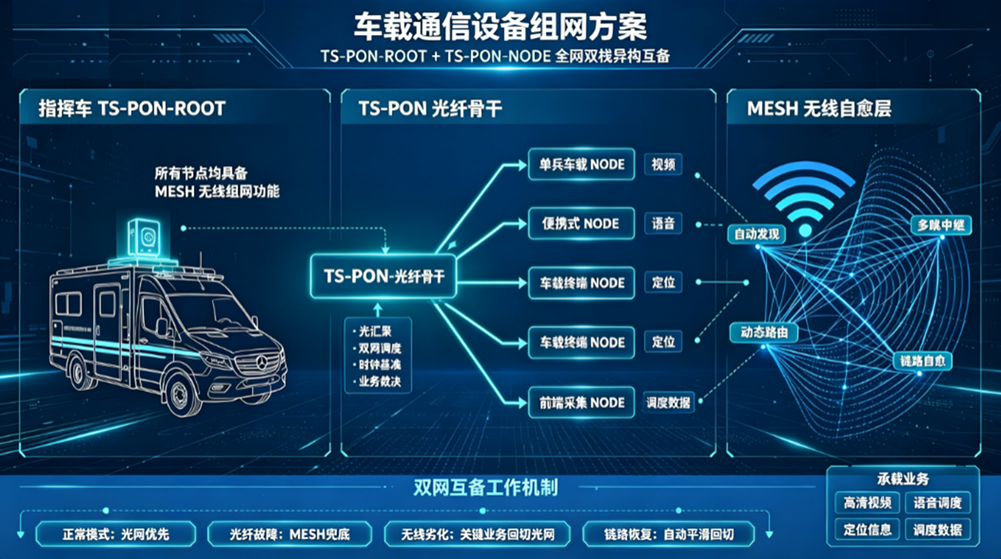

网络采用星型光骨干+网状无线自愈混合架构：
以指挥车部署 TS-PON-ROOT（中心汇聚节点） 作为全网核心光网关；前线单兵车载设备、便携终端设备部署 TS-PON-NODE（终端节点）；所有 ROOT/NODE 设备自带 MESH 无线模块，形成光纤确定性传输、无线动态自愈、双网实时互备、业务无缝切换的新一代机动通信组网体系。
全网统一承载四大核心业务：高清视频、语音调度、定位信息、指挥调度数据，满足极端环境下不间断指挥通信需求。
二、设备节点定义（全网双栈统一架构）
1. 核心汇聚节点：TS-PON-ROOT（指挥车搭载）
部署于应急指挥车、通信保障主车，作为全网光网络核心与通信中枢，承担业务汇聚、调度交换、双网管理、时钟基准、业务优先级裁决功能。
设备能力：
• 具备 TS-PON 局端OLT能力，可通过光纤有线接入所有近端NODE节点，构建高可靠确定性光链路；
• 内置工业级MESH无线自组网模块，可作为无线核心节点，覆盖、中继、联动前线终端；
• 支持全网gPTP统一时钟同步，统一视频、定位、调度数据时序；
• 内置双网智能调度引擎，实现TS-PON/MESH链路质量检测、业务分流、故障互备、自动回切；
• 汇聚所有前端视频、语音、定位、调度数据，实现本地研判与上级回传。
2. 前端业务节点：TS-PON-NODE（单兵车载/便携式）
分布式部署在前线作业车、单兵便携终端、前端侦察设备，是业务采集与边缘通联单元，全部设备统一双硬件架构。
设备能力：
• 具备 TS-PON 用户端ONU能力，可光纤直连指挥车ROOT节点，构建低抖动、高带宽、强抗干扰的有线光通道；
• 自带MESH无线自组网功能，无光纤条件下可无线入网、多跳中继、节点漫游；
• 本地接入摄像头、对讲机、北斗/GNSS定位、手持终端，完成前端业务采集上传；
• 支持离线本地存储、本地业务闭环，断链不脱管、关键业务不中断。
三、整体组网架构（光+无线异构融合）
全网分为光纤确定性骨干层与无线自愈覆盖层，两层网络异构叠加、互为备份、智能协同。
1. TS-PON 光纤骨干组网（主链路、高可靠、确定性）
组网形态：ROOT中心汇聚 + 多点NODE分布式接入
• 指挥车TS-PON-ROOT通过光纤点对点/点对多点方式，接入各就近车载、便携NODE节点；
• 光纤链路承载高清视频、实时调度指令、高精度定位数据，实现微秒级确定性时延、零抖动传输；
• 光链路不受电磁干扰、遮挡、无线频谱干扰影响，作为系统主用可靠链路；
• 支持链路检测、误码监测、故障快速定位，适合固定阵地、近距离集结组网。
2. MESH 无线自愈组网（备用+延伸、机动、全域覆盖）
组网形态：全网节点动态网状互联
• 所有ROOT、NODE设备全部开启MESH自组网，自动发现、自动组网、自动选路；
• 前端单兵、机动车辆脱离光纤覆盖时，自动通过MESH多跳中继入网；
• 解决机动移动、远距离散布、复杂遮挡场景通信延伸问题；
• 无线链路作为机动延伸链路、光纤故障兜底备份链路。
四、双网异构互备工作机制（核心机制）
系统默认光网优先、无线兜底、故障自动切换、链路恢复自动回切，全程无人工干预，业务零中断。
1. 正常工况：双网协同分流传输
• 近距离、固定部署节点：视频、调度指令、定位数据优先TS-PON光纤传输，保障高可靠、低抖动；
• 远距离、机动移动节点：通过MESH无线入网，完成语音、数据、视频中继回传；
• 双网同时在线，资源互补，提升全网吞吐与覆盖能力。
2. 光纤链路故障：MESH兜底互备
当光纤弯折、断裂、接口松动、线路干扰导致TS-PON链路中断时，网关调度引擎实时感知链路失效，自动将该节点所有视频、语音、定位、调度业务无缝迁移至MESH无线链路，保障前线节点持续在线、指挥不中断。
3. 无线链路劣化：TS-PON锁定高可靠业务
在强电磁干扰、遮挡严重、无线信噪比劣化、丢包严重场景下，系统自动将关键调度数据、高清视频、高精度定位业务强制切回光纤TS-PON通道，剔除无线抖动影响，保障核心指挥业务稳定运行。
4. 链路恢复自动回切
故障链路修复后，系统通过质量阈值判定，平滑回切至最优传输通道，全网状态自愈复原。
五、承载业务体系
• 高清视频业务：前端车载、单兵摄像头实时画面采集与回传，双网带宽动态适配，保障关键画面清晰流畅；
• 语音调度业务：指挥对讲、组呼、单呼、紧急呼叫，优先级最高，故障场景优先保障接通；
• 定位信息业务：全网设备位置、轨迹、姿态数据实时上传，支撑态势展示、人员车辆管控；
• 指挥调度数据：指令下发、状态上报、设备运维、网络诊断、OTA升级等数据业务。
六、方案核心优势
• 全网统一双栈架构：所有节点均具备光+无线双能力，无单点能力短板，组网极其灵活；
• 异构双网深度互备：解决传统单无线网不稳定、单有线不机动的痛点，实现“固定可靠+机动全域”全覆盖；
• 确定性指挥传输：TS-PON光网保障核心指挥、视频、定位数据超低抖动，满足应急指挥高精度需求；
• 无依托快速组网：无需公网、无需基站，开机自组网，适合野外、灾害、陌生复杂场景；
• 全业务无缝承载：一套网络统一承载视频、语音、定位、调度四大核心业务，系统集成度高、扩展性强。
七、应用场景
适用于应急救援、消防指挥、野外勘探、边防巡检、特种机动作业、灾害断网应急保障等场景，可快速搭建车-车、车-单兵、指挥中心-前线多级不间断通信体系。
